Наконечники банан и разъемы

Описание и назначение

Разъемы типа "банан" и соответствующие наконечники представляют собой популярный тип соединителей, используемых в основном для подключения проводов к измерительному оборудованию, такому как мультиметры, осциллографы и тестовые станции. Эти разъемы легко вставляются и вынимаются, обеспечивая удобное и быстрое соединение.

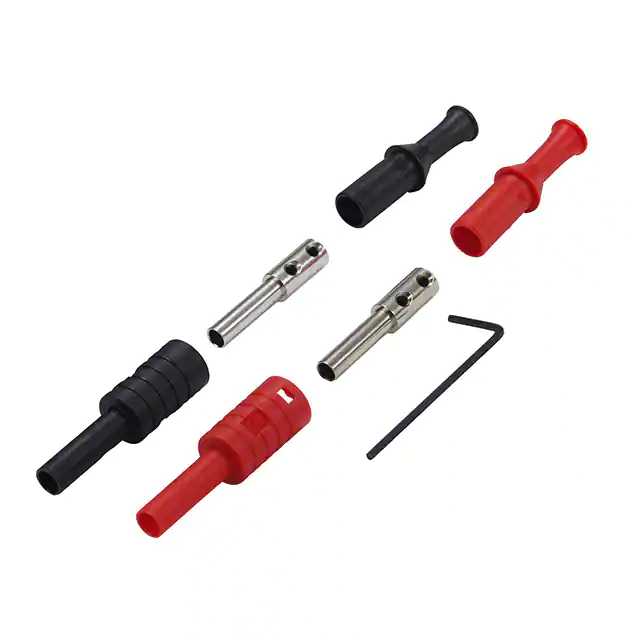

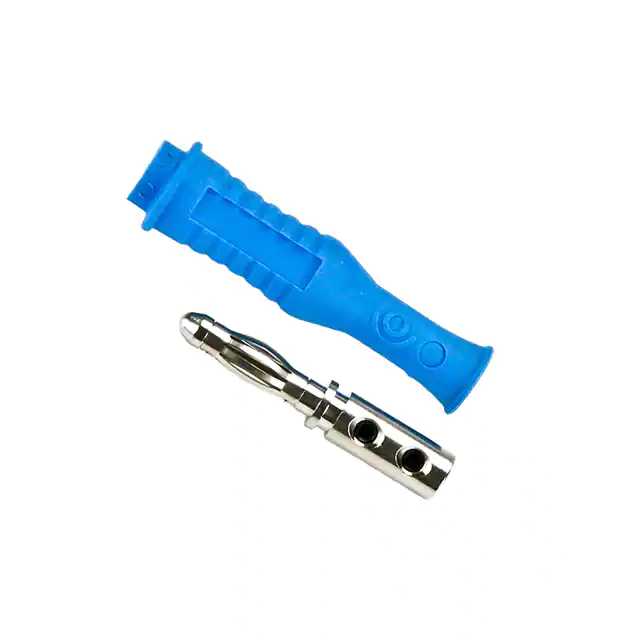

Разъемы типа "банан" имеют характерную форму, напоминающую банан, с металлическим контактом в виде вилки или штыря, который вставляется в соответствующий разъем на приборе. Наконечники для проводов, в свою очередь, представляют собой изолированные гильзы с отверстием, в которое вставляется провод и закрепляется при помощи винта или зажима.

• Простота использования: "Банановые" разъемы легко подключаются и отключаются, что делает их идеальными для часто изменяемых тестовых установок.
• Надёжность соединения: обеспечивают прочное и надёжное соединение, устойчивое к случайному отсоединению при вибрации или движении.
• Универсальность: широко используются в образовательных учреждениях, лабораториях, производстве и даже в аудиоаппаратуре.
• Модификации: доступны в различных размерах и цветах для упрощения идентификации и использования в различных приложениях.
• Безопасность: конструкция разъемов минимизирует риск короткого замыкания и других проблем с подключением.

Технические параметры:

• Материалы: Изготавливаются из металлов с высокой проводимостью, таких как медь или латунь, часто с никелированным или золотым покрытием для улучшения электрического контакта и коррозионной стойкости.
• Конструкция: Могут включать пружинные элементы для улучшенного контакта и дополнительную изоляцию для повышения безопасности.
• Совместимость: Разъемы "банан" стандартизированы, что позволяет использовать их с широким спектром тестового и измерительного оборудования.

Разъемы типа "банан" и наконечники являются незаменимыми инструментами в мире электроники и тестирования. Их универсальность, простота использования и надежность делают их предпочтительным выбором для профессионалов и любителей, нуждающихся в качественных и безопасных электрических соединениях.

Разъемы «банан»: универсальный стандарт для надежных соединений

В мире электроники, где высокие частоты и миниатюрные разъемы давно стали нормой, простой и проверенный временем «банан» остается незаменимым рабочим инструментом. Эти соединители являются своего рода lingua franca в лабораториях, на производственных линиях и в мастерских по всему миру. Их первостепенная задача — создавать быстроразъемное, безопасное и долговечное соединение для передачи сигнала или мощности. Вы не найдете сложной цифровой начинки внутри них, но именно в этой простоте и кроется их гениальность. Практически любой, кто работал с измерительным оборудованием, например, с осциллографами, мультиметрами или лабораторными блоками питания, мгновенно узнает характерные круглые гнезда на их передней панели. Именно в них вставляются эти штекеры, издавая удовлетворяющий щелчок, который сигнализирует о надежном контакте. Их сфера применения далеко выходит за стены НИИ; они активно используются в аудиотехнике высокого класса для подключения акустических систем, в силовых установках для коммутации нагрузок и даже в учебных классах для сборки электрических схем благодаря своей интуитивной понятности и безопасности.

Эволюция контакта: от примитивных зажимов к инженерному совершенству

История бананового разъема началась не с появления сложных сплавов или цифрового моделирования, а с острой необходимости избавиться от неудобных и ненадежных винтовых зажимов и оголенных проводов, которые часто искрили и перегревались. Конструктивная идея оказалась элегантной: пружинящий металлический штырек, рассеченный вдоль на несколько лепестков, при вставлении в гнездо сжимается, а затем распрямляется, плотно заполняя собой все доступное пространство и создавая огромную площадь контакта. Эта простая механика обеспечивает чрезвычайно низкое переходное сопротивление и, как следствие, минимальные потери мощности даже на больших токах. Со временем базовая технология обогатилась новыми материалами: для корпусов стали применять ударопрочный термопластик PBT или нейлон, часто имеющий рейтинг UL94 V-0 для пожарной безопасности, а сами контакты начали производить из бескислородной меди с покрытиями — сначала никелевым для защиты от коррозии, а затем и толстым слоем золота или серебра для наилучшей проводимости и стойкости к окислению в слаботочных сигнальных цепях. Современные вариации, такие как двойные или «парные» бананы (stackable bananas), позволяют наращивать соединения, создавая целые гирлянды из измерительных пробников, что невозможно представить при использовании любого другого типа соединителя.

Разнообразие исполнений: как выбрать оптимальное решение

Кажущееся однообразие банановых разъемов обманчиво. На деле инженеру или радиолюбителю приходится выбирать из огромного ассортимента, где каждый подтип решает свою конкретную задачу. Ключевое деление проходит между штекерами, которые монтируются на кабель, и гнездами, которые встраиваются в прибор или панель. Далее выбор усложняется: нужен ли простой штекер под пайку, или быстросъемный вариант с винтовым зажимом для многожильного провода? Будет ли соединение работать в условиях сильной вибрации, требующее контргайки? Важен ли его цвет для цветовой маркировки цепей? Отдельную и крайне важную нишу занимают наконечники типа «банан» — это не полноценные разъемы, а металлические оконечники, которые обжимаются или паяются на провод, а затем вставляются в классические винтовые клеммы. Это решение кардинально повышает надежность соединения, предотвращая расползание и обламывание жил, и является обязательным стандартом в профессиональном монтаже. Факторы выбора, на которые стоит обратить внимание, включают: номинальный ток (от 5 до 50 А и выше), тип монтажа (пайка, обжим, винт), материал и толщину покрытия контакта (золото для слабых сигналов, серебро для мощности), внешний изоляционный материал и его термостойкость, а также диаметр штыря (4 мм — международный стандарт) и наличие экранирования для высокочастотных применений.

Почему стоит выбрать «Эиком Ру» для покупки соединителей

Приобретая разъемы и наконечы в «Эиком Ру», вы получаете не просто деталь, а гарантированно работоспособный узел, от которого зависит функционирование всего вашего устройства. Мы тщательно отбираем поставщиков, поэтому наш ассортимент включает только продукцию проверенных мировых брендов и ответственных отечественных производителей, что исключает риски покупки контрафакта с некачественным покрытием или хрупким корпусом. Вы найдете у нас все необходимое: от стандартных штекеров до экзотических экранированных решений, что избавляет от необходимости делать заказы в десятке разных мест. Мы понимаем, что отлаженная логистика — ключевой фактор для проектов, поэтому предлагаем бесплатную доставку по всей России, позволяя вам экономить не только деньги, но и самое ценное — время. Наши технические специалисты всегда готовы помочь с консультацией, чтобы выбранный компонент идеально соответствовал вашей задаче, обеспечивая надежность и долговечность соединения на годы вперед.
