Кварцевые резонаторы 16 Мгц

Кварцевый резонатор 16 МГц – это электронный компонент, использующий пьезоэлектрический эффект кварца для создания точного и стабильного электрического сигнала с соответствующей частотой. Эта частота достигается путем прецизионной обработки кристалла кварца и его помещения в герметичный корпус, защищающий от внешних воздействий и обеспечивающий стабильность характеристик.

Основное назначение кварцевого резонатора 16 МГц заключается в обеспечении стабильной тактовой частоты для различных электронных схем.

Благодаря своей универсальности и доступности, устройства данного типа широко используются в различных областях электроники: в микроконтроллерах, компьютерной технике, в телекоммуникационном и измерительном оборудовании, бытовой электронике и др.

Чтобы подобрать кварцевый резонатор 16 МГц, важно учитывать следующие критерии: точность и стабильность частоты, нагрузочную емкость, температурный диапазон, размеры и форму.

Основные параметры:

• Номинальная частота: 16 МГц.
• Допустимое отклонение частотного показателя: ±10-±30 ppm.
• Стабильность частоты в зависимости от температуры: отражает изменения частотного показателя в соответствии с изменением температуры.
• Качество фактора (Q): чем выше Q, тем меньше потерь энергии и тем стабильнее частота.
• Рабочий температурный диапазон: -40°C ~ +85°C.

Преимущества

Кварцевые резонаторы 16 МГц обладают рядом преимуществ, которые определяют их широкое распространение:

• Высокая точность и стабильность частоты –обеспечивают стабильную и надежную работу электронных устройств.
• Низкая стоимость – доступны по цене, что делает их привлекательными для широкого круга применений.
• Компактные размеры – легко интегрируются в различные электронные схемы.
• Надежность – обладают высокой надежностью и длительным сроком службы.
• простота использования – легко подключаются и не требуют сложной настройки.

Кварцевые резонаторы 16 МГц: Сердцебиение современной электроники

В мире микроэлектроники, где каждая наносекунда на счету, именно кварцевые резонаторы на 16 МГц задают тот безупречный ритм, который позволяет устройствам работать слаженно и предсказуемо. Этот конкретный частотный стандарт стал поистине универсальным, своего рода «рабочей лошадкой» в бесчисленном множестве разработок. Когда инженеру требуется надежный и точный тактовый сигнал для микроконтроллера, процессора или специализированной микросхемы, выбор часто падает на 16 МГц как на оптимальный баланс между производительностью и энергопотреблением. Эта частота идеально подходит для синхронизации операций, где необходима высокая стабильность, недостижимая для более простых RC-генераторов. Без этого небольшого компонента мы бы не смогли наслаждаться стабильной работой наших гаджетов, машин и промышленных систем, которые требуют четкого временного базиса для обработки данных и коммуникации.

Почему именно кварц? Уникальный пьезоэлектрический эффект, открытый еще братьями Кюри, позволяет кристаллу кварца механически колебаться под воздействием переменного электрического поля с невероятно постоянной частотой. Эти колебания и генерируют тот самый точный тактовый сигнал. Технология его стабилизации и калибровки под конкретную частоту, такую как 16 МГц, отрабатывалась десятилетиями, что привело к высочайшей степени надежности и миниатюризации компонентов. Сегодня эти резонаторы производятся с использованием передовых методов фотолитографии и тонкой настройки, что гарантирует их соответствие жестким промышленным стандартам. Это не просто кусочек кристалла в корпусе, это результат сложного высокоточного производства, обеспечивающего стабильность в условиях перепадов температуры и старения компонента.

Где встречаются резонаторы на 16 МГц: от умного дома до сложной автоматики

Практически любое устройство, построенное на основе микроконтроллера, с высокой вероятностью использует кварцевый резонатор. Конкретно частота 16 МГц чрезвычайно популярна в семействах современных AVR и ARM микроконтроллеров, которые являются мозгом бесчисленного количества систем. В вашем доме такие резонаторы можно найти в блоках управления умными розетками и выключателями, где они обеспечивают точный учет времени и синхронизацию команд. Они критически важны в пультах дистанционного управления, системах охранной сигнализации и даже в фитнес-трекерах для обработки данных с датчиков. В промышленности эти компоненты работают в программируемых логических контроллерах (ПЛК), задавая такт для управления конвейерными линиями, станками с ЧПУ и системами мониторинга параметров производства.

Отдельно стоит отметить их роль в компьютерной периферии и сетевом оборудовании. Многие Arduino-совместимые платы, такие как классическая Uno, используют резонатор на 16 МГц для тактирования своего главного чипа, позволяя энтузиастам и инженерам создавать прототипы и готовые устройства. В области телекоммуникаций они используются в модемах, маршрутизаторах и сетевых картах для обеспечения точной синхронизации потоков данных, предотвращая потерю пакетов информации. Даже в автомобильной электронике, где требования к надежности и температурному диапазону особенно высоки, специальные серии кварцевых резонаторов на 16 МГц отвечают за работу бортовых компьютеров, систем климат-контроля и диагностики. Это доказывает их незаменимость в задачах, где цена ошибки исчисления времени слишком высока.

На что смотреть при выборе резонатора: ключевые параметры

Выбор конкретной модели кварцевого резонатора на 16 МГц — это не просто поиск компонента с нужной частотой. Первым делом необходимо обратить внимание на допустимый допуск по частоте, который измеряется в частях на миллион (ppm). Этот параметр определяет, насколько реальная частота компонента может отклоняться от номинального значения 16 МГц. Для простых задач подойдет резонатор с допуском в ±20 ppm, а для высокоточных систем связи или измерительных приборов может потребоваться значение до ±10 ppm или даже ниже. Второй критически важный фактор — температурная стабильность. Резонаторы характеризуются тем, насколько их частота «уплывает» при изменении температуры окружающей среды. Этот параметр также указывается в ppm в заданном диапазоне температур (например, от -20°C до +70°C).

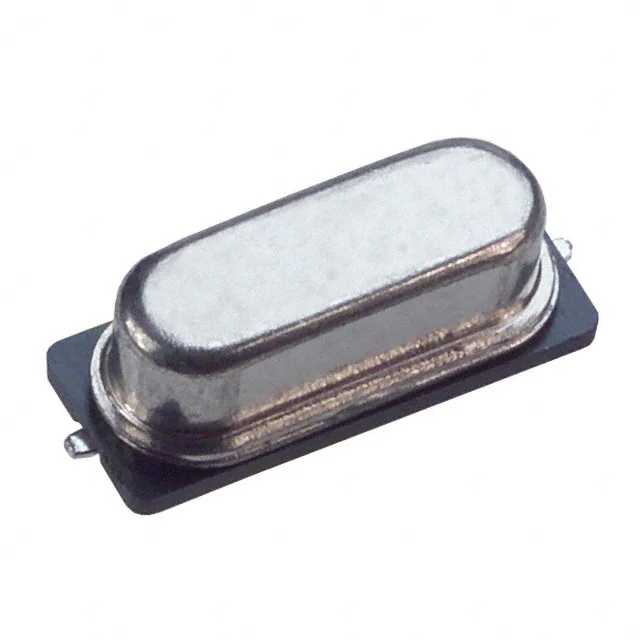

Далее следует выбрать тип корпуса, который определяет способ монтажа на плату. Классический корпус HC-49/S (сквозное отверстие) подходит для макетирования и ремонтов, в то время как для современных компактных устройств необходимы SMD-исполнения, такие как популярный HC-49SMD или миниатюрные корпуса типа SMD3225. Не менее важен и вид нагрузки (Load Capacitance — CL). Это ёмкость, на которую рассчитан резонатор, и она должна соответствовать ёмкости контура в вашей схеме. Стандартные значения — 12 пФ, 18 пФ или 20 пФ. Неверный подбор может привести к отклонению частоты от номинала. Также стоит проверить сопротивление по постоянному току (ESR) и диапазон рабочих температур, особенно если устройство будет использоваться в суровых промышленных или уличных условиях.

Почему покупатели выбирают «Эиком Ру»

Компания «Эиком Ру» зарекомендовала себя как надежный партнер для инженеров, технических специалистов и радиолюбителей, предлагая не просто широкий ассортимент, а тщательно подобранный портфель электронных компонентов. Мы понимаем, что основа успешного проекта — это качественная элементная база, поэтому каждый кварцевый резонатор 16 МГц в нашем каталоге поступает только от проверенных мировых производителей и проходит многоступенчатый входной контроль. Это гарантирует, что вы получите компонент с заявленными параметрами, который будет стабильно работать на протяжении всего срока службы вашего устройства. Наш складской запас позволяет быстро комплектовать заказы любой сложности, от единичных экземпляров для prototyping до крупных оптовых партий для серийного производства.

Мы стремимся сделать сотрудничество максимально выгодным и удобным. Помимо конкурентных цен и гибкой системы скидок для постоянных клиентов и крупных закупок, мы предлагаем бесплатную доставку заказов по всей территории Российской Федерации. Это наш весомый вклад в развитие отечественных технологий и поддержку локальных инженерных проектов. Наша техническая поддержка всегда готова помочь с консультацией по подбору аналогов или решению нестандартных задач. Оформление заказа на сайте интуитивно понятно, а личный кабинет позволяет легко отслеживать статус всех ваших покупок. Выбирая «Эиком Ру», вы выбираете не просто поставщика, а уверенность в результате и экономию вашего самого ценного ресурса — времени.
