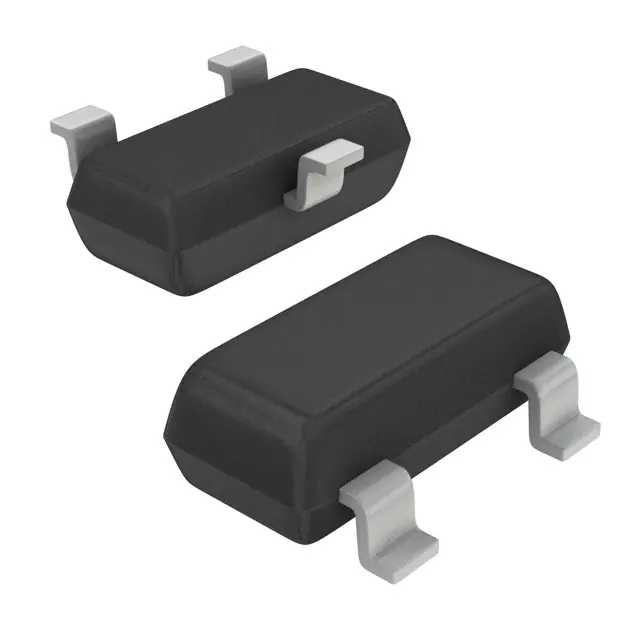

Транзисторы - биполярные (BJT) - одиночные, с резисторами

Одиночные биполярные транзисторы (BJT) с интегрированными резисторами представляют собой устройства, которые включают в себя не только сам транзистор, но и один или несколько резисторов в одном корпусе. Эти резисторы могут быть подключены к базе, эмиттеру или коллектору для обеспечения удобства смещения, установления рабочих точек или улучшения устойчивости работы транзистора.

Ключевые характеристики включают:

• коллектор-эмиттерное напряжение (Vceo). Максимальное напряжение между коллектором и эмиттером;
• ток коллектора (Ic): Максимальный ток, который может протекать через коллектор;
• коэффициент усиления по току (hFE или β). Соотношение между током коллектора и током базы;
• сопротивление резисторов. Значения резисторов, включенных в корпус с транзистором.

Применение одиночных BJT с резисторами

Транзисторы могут значительно упрощать схемы и сокращать количество необходимых внешних компонентов благодаря своей функциональности и гибкости. В цифровых схемах они используются как переключатели, управляющие логическими уровнями, что позволяет строить эффективные логические вентили и схемы управления. В усилительных каскадах, как в аудио, так и в RF усилителях, транзисторы обеспечивают стабильное смещение, что критически важно для обеспечения линейности усиления и минимизации искажений.

В защитных схемах транзисторы используются для ограничения тока и защиты устройств от перегрузок, предотвращая повреждение ценных компонентов и увеличивая надежность и долговечность устройств. В интерфейсных цепях транзисторы позволяют подключать различные электронные устройства и системы, обеспечивая необходимые уровни смещения и импеданса для корректной работы системы, что улучшает совместимость и функциональность разнообразных электронных компонентов.

Интеграция и использование

При использовании BJT с интегрированными резисторами важно учитывать их характеристики и правильно подключать в схеме, обеспечивая необходимые уровни смещения и работу в нужной рабочей точке. Необходимо также учитывать рассеиваемую мощность и тепловой режим, чтобы избежать перегрева и повреждения транзистора. Использование таких транзисторов позволяет уменьшить размер печатной платы и количество компонентов, упрощая сборку и повышая надежность электронных устройств.

Биполярные транзисторы с резисторами: умная интеграция для надежных схем

Представьте себе крошечный электронный модуль, который берет на себя рутинную работу по управлению токами и напряжениями, освобождая инженера от необходимости подбирать и паять дополнительные компоненты. Именно так работают биполярные транзисторы со встроенными резисторами (BJT+R). Это не просто два элемента в одном корпусе, это продуманное инженерное решение, кардинально повышающее надежность и упрощающее проектирование. В отличие от стандартных BJT, которым для устойчивой работы и защиты от паразитных наводок требуются внешние резисторы в базовой и эмиттерной цепях, эти модели уже содержат их внутри. Такая интеграция решает сразу несколько критических задач: подавляет неустойчивые состояния, вызванные токами утечки, минимизирует влияние электромагнитных помех и drastically сокращает количество компонентов на печатной плате. Это особенно ценно в условиях современного производства, где каждый квадратный миллиметр платы на счету, а требования к стабильности и повторяемости характеристик крайне высоки.

Где они незаменимы: от умного дома до промышленных линий

Сферы применения этих компонентов поражают разнообразием, простираясь от бытовой электроники до критически важных промышленных систем. Вам знакомы современные мультиварки или кофемашины с сенсорным управлением? За тактильной обратной связью и четким откликом кнопок часто стоят именно эти транзисторы, которые коммутируют сигналы управления, надежно защищенные от статики и случайных замыканий. В автомобильной электронике они управляют подсветкой панелей приборов, стеклоподъемниками и даже датчиками парковки, где вибрация и перепады температуры являются нормой. Но их истинный потенциал раскрывается в области промышленной автоматизации. Представьте конвейерную линию на заводе: десятки датчиков — оптических, индуктивных, емкостных — непрерывно следят за положением деталей. Каждый такой датчик генерирует сигнал, который необходимо усилить и подать на вход программируемого логического контроллера (ПЛК). BJT+R идеально подходят для этого, формируя четкий логический уровень без ложных срабатываний от помех, создаваемых мощными электродвигателями и силовыми установками. Это гарантирует бесперебойную работу всей линии и предотвращает дорогостоящие простои.

На что смотреть при выборе: ключевые параметры для профессионалов

Выбор конкретной модели — это всегда компромисс между требованиями схемы и доступным пространством. Первое, на что стоит обратить внимание — это номиналы встроенных резисторов. Обычно производитель указывает их отношение (R1/R2), например, 4.7 кОм / 4.7 кОм или 10 кОм / 10 кОм. Этот параметр напрямую влияет на ток базы и, следовательно, на переключение нагрузки. Далее критически важен максимальный ток коллектора (Ic), который определяет, какую нагрузку транзистор сможет коммутировать. Для управления светодиодными индикаторами хватит и 100 мА, а для реле или небольших моторчиков уже могут потребоваться значения в 500–1000 мА. Не менее важен и коэффициент усиления по току (hFE), который показывает, во сколько раз транзистор усиливает базовый ток. Модели со встроенными резисторами часто имеют несколько меньшее hFE по сравнению с обычными BJT, но это плата за повышенную стабильность. Наконец, тип корпуса: компактные SMD-исполнения (SOT-23, SOT-323, SOT-523) предназначены для автоматизированного монтажа и массового производства, в то время как выводные корпуса (TO-92) остаются популярными для прототипирования и ремонтов.

Почему стоит выбрать именно «Эиком Ру»

Обращаясь в «Эиком Ру», вы получаете не просто доступ к гигантскому каталогу электронных компонентов, а надежного технологического партнера. Наши склады содержат тысячи наименований биполярных транзисторов с резисторами от ведущих мировых производителей, таких как ROHM Semiconductor, ON Semiconductor, Nexperia и Diodes Incorporated, что позволяет нам оперативно закрывать любые, даже самые сложные и срочные заявки. Мы тщательно контролируем подлинность и качество каждой партии, поэтому вы можете быть абсолютно уверены в соответствии заявленных характеристик и долговечности компонентов. Мы понимаем, что стоимость проекта — это важный фактор, поэтому предлагаем действительно конкурентные цены и гибкие условия для оптовых покупателей и постоянных клиентов. И конечно, мы ценим ваше время и удобство: заказ от 5000 рублей доставляется бесплатно в любой уголок России, а наша служба поддержки, состоящая из технических специалистов, всегда готова помочь с консультацией по подбору аналогов или решению нестандартных задач.
