Варикапы и Варакторы

Варикапы и варакторы представляют собой полупроводниковые устройства, используемые для управления емкостью в зависимости от приложенного обратного напряжения. Эти компоненты работают как переменные конденсаторы, позволяя изменять их емкость с помощью электрического сигнала. Варикапы и варакторы находят широкое применение в радиочастотных (РЧ) и микроволновых схемах, обеспечивая высокую точность и надежность.

Применение

Варикапы и варакторы находят широкое применение в различных областях электроники, особенно там, где требуется точное управление емкостью.

Основные сферы их применения включают:

• Настройка частоты: используются в схемах настройки частоты в радиоприемниках и передатчиках, включая автоподстройку частоты (AFC) и фазовую автоподстройку частоты (PLL).
• Генераторы частоты: применяются в генераторах сигналов для управления частотой генерации.
• Фильтры: используются в регулируемых фильтрах для изменения полосы пропускания и частоты среза.
• Модуляция: применяются в схемах модуляции для изменения частоты несущего сигнала.
• Системы управления антеннами: используются для настройки и оптимизации параметров антенн.
• Устройства временной задержки: применяются в схемах, требующих изменения временных характеристик сигналов.

Совместимость

Варикапы и варакторы совместимы с различными электронными компонентами и устройствами, что позволяет их использовать в широком спектре приложений. Они могут быть интегрированы с резисторами, конденсаторами, катушками индуктивности и другими элементами для создания эффективных схем управления и настройки частоты. Благодаря своей универсальности, варикапы и варакторы находят применение в бытовой технике, телекоммуникационных системах, медицинском оборудовании и промышленной автоматике.

Варикапы и варакторы играют важную роль в инженерных и разработческих задачах, позволяя эффективно управлять емкостью и настраивать частоту в различных системах. Эти устройства выделяются своими уникальными характеристиками и широкими возможностями применения, что делает их незаменимыми в различных технологических решениях. Благодаря своей высокой точности и надежности, варикапы и варакторы находят применение в разнообразных областях электроники и электротехники, способствуя улучшению работы и функциональности множества устройств.

Варикапы и варакторы: электронные компоненты с переменной емкостью

В мире дискретных полупроводников варикапы и варакторы занимают особую нишу, выступая в роли электронно-управляемых конденсаторов. В отличие от своих пассивных аналогов, их емкость изменяется не механическим поворотом ручки, а величиной приложенного обратного напряжения. Это свойство открывает колоссальные возможности для тонкой и быстрой электронной настройки, что делает их незаменимыми в высокочастотных схемах, где механические переменные конденсаторы слишком медленны, ненадежны и громоздки. Принцип их работы основан на изменении ширины обедненной области p-n перехода под воздействием обратного смещения: чем выше приложенное напряжение, тем шире область и меньше емкость. Эта прочная физическая основа позволяет создавать компоненты, которые находят себя в самых требовательных областях современной радиоэлектроники, от смартфонов в вашем кармане до сложных систем спутниковой связи.

История этих компонентов началась вместе с развитием полупроводниковой физики, но настоящий расцвет их применения пришелся на эпоху массового распространения теле- и радиовещания, а затем и мобильной связи. Технологически они эволюционировали от простых p-n переходов к более сложным структурам, таким как переходы металл-полупроводник (барьеры Шоттки), что позволило значительно повысить добротность (Q-фактор) и расширить диапазон рабочих частот. Современные варикапы производятся с использованием прецизионных методов легирования кремния или арсенида галлия, что обеспечивает высокую повторяемость параметров и стабильность. Это уже не просто диоды с побочным эффектом, а высокотехнологичные изделия, спроектированные для конкретных практических задач, будь то точная подстройка частоты в синтезаторах или быстрая модуляция сигнала в высокоскоростных линиях передачи данных.

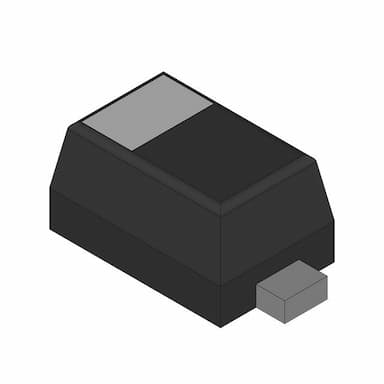

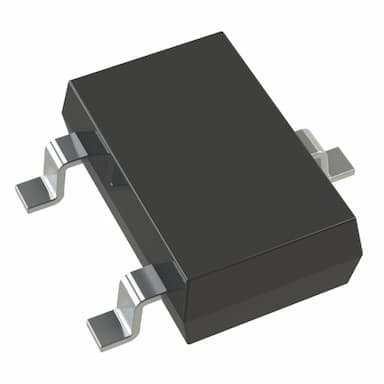

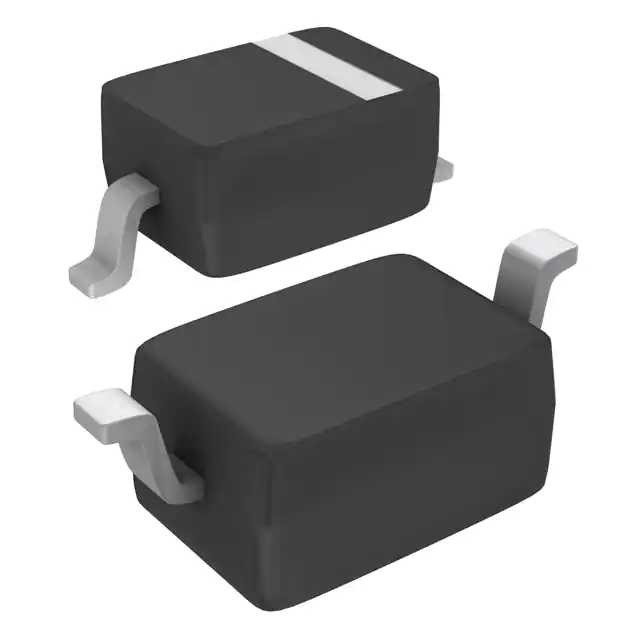

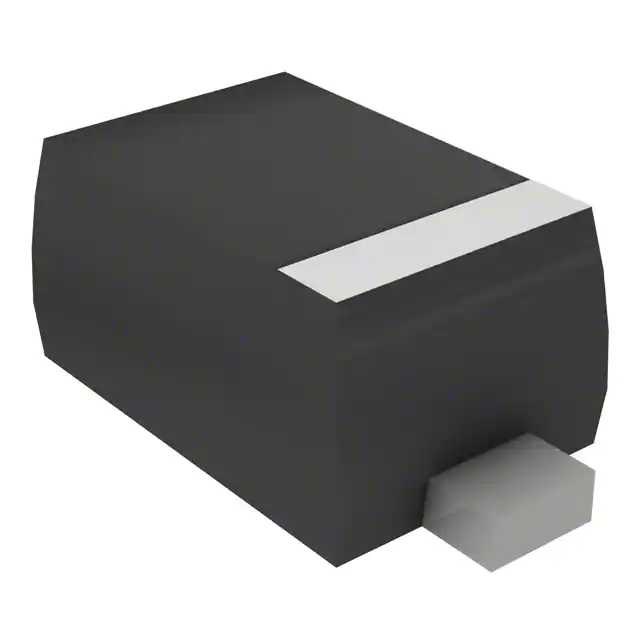

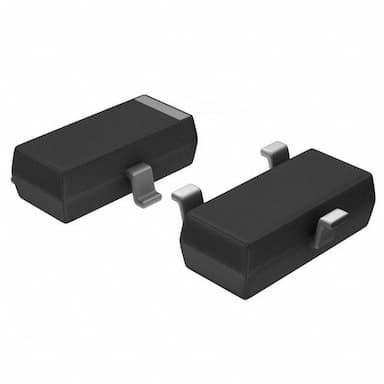

Разновидности варикапов и варакторов классифицируются не только по корпусам (от миниатюрных SOD-523 и SOT-23 для портативной аппаратуры до более мощных DO-35), но и, в первую очередь, по ключевым электрическим параметрам и целевым применениям. Существуют компоненты, оптимизированные под высокую добротность для прецизионных контуров в дорогих измерительных приборах и приемниках. Другие разработаны для максимального коэффициента перекрытия по емкости (Kc), что критически важно для широкополосных систем настройки, охватывающих несколько частотных диапазонов. Отдельный класс — это варакторы с резким изменением емкости, предназначенные для умножителей частоты в СВЧ-трактах. Понимание этих нюансов помогает инженеру точно подобрать элемент, который не просто "подойдет по номиналу", а обеспечит схеме максимальную производительность и стабильность.

Практические сценарии применения

Самый яркий пример применения варикапов, с которым сталкивается ежедневно практически каждый человек, — это система автоматической подстройки частоты (АПЧ) в любом современном радиоприемном устройстве, будь то автомобильная магнитола, смартфон или телевизор. Когда вы переключаете станцию, именно варикап, управляемый напряжением от микроконтроллера, молниеносно перенастраивает колебательный контур на новую частоту, обеспечивая четкий прием без необходимости ручной подстройки. В спутниковых ресиверах и тюнерах они отвечают за селекцию нужного транспондера из тысяч возможных. Другая масштабная область — это частотные синтезаторы в базовых станциях сотовой связи, где варикапы являются частью системы фазовой автоподстройки частоты, генерирующей стабильный и чистый сигнал для коммуникации между устройствами. Без них была бы невозможна работа в условиях множества помех и необходимость динамически перераспределять частотные ресурсы между абонентами.

Помимо настройки, варикапы активно используются для модуляции сигналов. В портативных рациях и радиостанциях они могут применяться для частотной модуляции (ЧМ): звуковой сигнал меняет управляющее напряжение на варикапе, что приводит к пропорциональному изменению частоты несущего колебания. В волоконно-оптических системах связи варакторы, работающие на сверхвысоких частотах, используются для модуляции лазерного луча, позволяя передавать огромные объемы данных на большие расстояния. Еще одна интересная ниша — умножители частоты в мощных СВЧ-установках, например, в радарах или оборудовании для научных исследований. Подавая на специальный варактор синусоидальный сигнал, на его выходе получают гармоники, кратные исходной частоте, что зачастую проще и эффективнее, чем создание сверхвысокочастотного генератора.

Факторы выбора при покупке

Выбор конкретного варикапа — это всегда поиск компромисса между несколькими ключевыми параметрами, исходя из задачи проектируемого устройства. Первый и главный параметр — это диапазон изменения емкости (C_vmin/C_vmax) при заданном диапазоне управляющих напряжений. Необходимо убедиться, что ваш источник управляющего напряжения сможет fully использовать весь потенциал компонента. Второй критически важный фактор — добротность (Q-фактор) на рабочей частоте. Низкая добротность вносит дополнительные потери в колебательный контур, ухудшая избирательность приемника или чистоту сигнала передатчика. Для ВЧ-устройств это один из определяющих параметров.

Далее следует обратить внимание на номинальное обратное напряжение. Оно определяет максимальное напряжение, которое можно подать на диод без риска его пробоя. Всегда необходим запас по напряжению относительно планируемого максимального управляющего сигнала. Также важно учитывать температурную стабильность емкости, особенно для устройств, работающих в условиях перепадов температуры окружающей среды. Для СВЧ-применений дополнительно смотрят на паразитную индуктивность выводов и собственную резонансную частоту компонента, которая должна быть значительно выше рабочей частоты схемы. Внимательный анализ даташита по этим пунктам гарантирует, что выбранный варикап будет работать корректно и обеспечит заявленные характеристики вашего устройства.

Почему стоит покупать варикапы в Эиком Ру

Выбирая Эиком Ру в качестве поставщика электронных компонентов, вы получаете не просто доступ к обширному каталогу, а надежного партнера, который гарантирует подлинность и высочайшее качество каждой единицы товара. Мы тщательно работаем с цепочкой поставок, чтобы исключить риск попадания на наши полки контрафактной продукции, что особенно критично для таких точных компонентов, как варикапы. Наш ассортимент включает изделия всех major-брендов и в различных типах корпусов, что позволяет инженерам и радиолюбителям найти оптимальное решение для любого проекта, от прототипирования до серийного производства.

Мы понимаем, что стоимость компонентов и логистика напрямую влияют на бюджет проекта, поэтому предлагаем конкурентные цены и бесплатную доставку заказов по всей территории Российской Федерации. Наша собственная служба доставки и развитая сеть партнеров ensure оперативную обработку и отправку вашего заказа, чтобы вы получили необходимые детали точно в срок. Профессиональная консультация наших технических специалистов поможет разрешить сомнения и сделать правильный выбор, сэкономив ваше время и ресурсы. Доверяя нам, вы инвестируете в стабильность и успех ваших электронных разработок.
