RFI и EMI - контакты, контактные площадки и прокладки

Невидимые защитники электроники: как RFI и EMI компоненты сохраняют стабильность ваших устройств

В современном мире, насыщенном беспроводными технологиями и высокоскоростной цифровой обработкой, проблема электромагнитной совместимости (ЭМС) вышла на первый план. Каждое электронное устройство, от смартфона до промышленного сервера, одновременно является и источником, и жертвой электромагнитных помех. Именно здесь на сцену выходят специализированные компоненты для подавления RFI (радиочастотных помех) и EMI (электромагнитных помех) – контакты, контактные площадки и прокладки. Эти элементы выполняют критически важную функцию: они создают непрерывное экранирование, которое изолирует чувствительные цепи от внешнего «электронного шума» и предотвращает утечку собственных излучений устройства, что строго регламентируется международными стандартами. Без их применения мы столкнулись бы с постоянными сбоями в работе Wi-Fi-роутеров, помехами в радиосвязи, ошибками в обработке данных медицинской аппаратуры и снижением общей надежности электроники. Их роль – это роль невидимого щита, обеспечивающего чистоту сигнала и предсказуемость работы всей системы в условиях все более плотного электромагнитного окружения.

От эмпирики к науке: эволюция технологий электромагнитного экранирования

История борьбы с помехами началась практически одновременно с зарождением радиосвязи, но долгое время носила эмпирический характер. Инженеры использовали металлические кожухи и перегородки, однако проблема надежного контакта между этими элементами оставалась острой. Прорыв произошел с массовым распространением цифровой техники и ужесточением норм ЭМС в 70-80-х годах прошлого века. Стало очевидно, что даже микроскопический зазор в корпусе работает как щель, эффективно излучающая помехи на гигагерцовых частотах. Это привело к разработке первых специализированных токопроводящих эластомеров и пружинных контактов. Принцип их работы основан на создании импеданса, близкого к характеристическому импедансу свободного пространства (377 Ом), что приводит к отражению электромагнитной волны, и поглощении ее энергии с преобразованием в тепло. Современные материалы, такие как силиконы и фторсиликоны, наполненные частицами серебра, никеля, графита или их комбинациями, позволяют добиться исключительно низкого сопротивления при сохранении гибкости и устойчивости к environmental factors. Эволюция продолжается в направлении разработки композитных материалов, обеспечивающих экранирование в более широком частотном диапазоне, включая миллиметровые волны для 5G/6G устройств, при минимальном весе и толщине.

Разнообразие решений для комплексной защиты

Многообразие конструктивных решений и применений породило целый класс компонентов, каждый из которых оптимизирован под конкретную задачу. Экранирующие прокладки, пожалуй, самый распространенный тип, представлены в формах готовых диэлектрических уплотнителей, наполненных токопроводящими частицами, и универсальных материалов, которые можно вырубать по месту. Они идеальны для герметизации стыков между корпусом и крышкой. Вторую крупную группу образуют экранирующие контакты, которые монтируются непосредственно на печатную плату по периметру зоны, требующей изоляции. Они часто выполняются в виде позолоченных или оловянных пружинных «пальцев» (finger-stock) из бериллиевой бронзы или нержавеющей стали, обеспечивающих сотни циклов соединения-разъединения с малым сопротивлением. Для создания экранированных отсеков на самой плате используются контактные площадки и каркасы – это, по сути, металлизированные стенки, которые припаиваются к PCB, формируя клетку Фарадея вокруг процессора, модуля памяти или RF-трансивера. Отдельно стоит выделить формованные металлические сетки (wire mesh), которые сочетают в себе высокую степень экранирования с отличной сжимаемостью и вентиляцией, что критично для мощных процессоров и усилителей, требующих активного охлаждения. Выбор конкретного типа зависит от частотного диапазона, требований к механическому усилию закрытия, устойчивости к вибрациям, условиям эксплуатации и, конечно, бюджета проекта.

Защита от невидимых помех: как RFI и EMI компоненты сохраняют стабильность ваших устройств

В современной электронике, где плотность компоновки достигает предела, а тактовые частоты измеряются гигагерцами, тишина и порядок в эфире становятся критически важным ресурсом. Любое устройство, от простого зарядного устройства до сложнейшего радарного комплекса, одновременно является и жертвой, и источником электромагнитных помех. Именно здесь на сцену выходят специализированные компоненты для подавления RFI (радиочастотных помех) и EMI (электромагнитных помех) – контакты, площадки и прокладки. Эти элементы – не просто механические части корпуса или разъема; это высокотехнологичные барьеры, инженерные решения, которые физически экранируют чувствительные цепи от деструктивного внешнего шума и предотвращают утечку собственных излучений устройства, что строго регламентируется международными стандартами электромагнитной совместимости (EMC). Без их применения смартфон не смог бы уверенно принимать сигнал вблизи работающей микроволновки, а данные с датчиков антиблокировочной системы автомобиля искажались бы, создавая аварийную ситуацию.

От простого экранирования к сложным композитным материалам

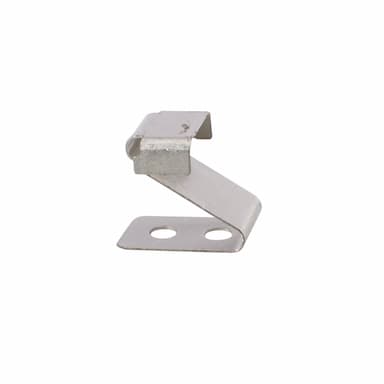

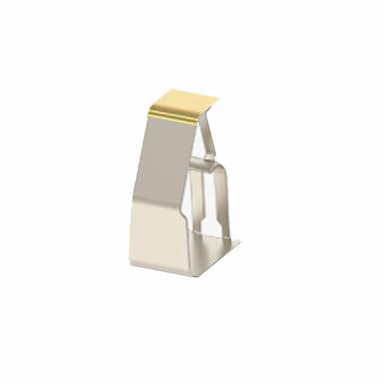

История борьбы с помехами началась с простых металлических кожухов, но быстро эволюционировала с ростом сложности аппаратуры. Поначалу инженеры использовали сплошные экраны, которые было сложно обслуживать и которые не обеспечивали герметичность по всему периметру. Прорывом стало изобретение токопроводящих эластомеров – материалов, сочетающих гибкость и упругость резины с электропроводностью металла. В них добавляют частицы серебра, никеля, меди или углерода, создавая материал, который, будучи сжатым между двумя поверхностями, образует непрерывную экранирующую оболочку. Параллельно развивались технологии контактов и площадок, которые интегрируются непосредственно в разъемы: например, разъемы с позолоченными лепестками, которые при закрытии крышки обеспечивают надежный контакт по всему контуру, или многочисленные пружинные пальцы, устанавливаемые на печатную плату и соединяющие ее земляную плоскость с металлическим корпусом. Эти решения позволяют создавать разборные конструкции, сохраняя при этом целостность экрана, что абсолютно необходимо для ремонтопригодности современной техники.

Разнообразие решений для любых инженерных задач

Ассортимент компонентов EMI/RFI подавления огромен и диверсифицирован под конкретные применения. Экранирующие прокладки, пожалуй, самый распространенный класс: они бывают из токопроводящего поролона (обжатый металлизированный полиуретан), который идеален для заполнения больших полостей и компенсации неровностей; из силиконовых эластомеров с металлическим наполнителем, обеспечивающих высокую стойкость к сжатию и широкий температурный диапазон; и даже из тканых металлических сеток, оплетенных вокруг мягкого сердечника. Отдельную категорию составляют экранирующие контакты, которые монтируются на корпус или печатную плату – это могут быть пружинные контакты (spring fingers) из бериллиевой бронзы с позолотой для низкого переходного сопротивления, или лепестковые контакты (lipstick contacts), вставляемые в пазы. Контактные площадки – это, как правило, элементы разъемов, например, D-Sub или прямоугольные разъемы, которые имеют специальную клетку или набор лепестков, замыкающих корпус разъема на экран кабеля, предотвращая тем самым излучение через интерфейсные соединения, являющиеся одной из главных точек утечки.

Где на практике встречается эта защита?

Сложно найти область высокотехнологичной электроники, где бы ни применялись эти компоненты. В телекоммуникационном оборудовании, например, в базовых станциях 5G, массивные экранирующие прокладки защищают процессоры цифровой обработки сигнала (DSP) от взаимного влияния, а пружинные контакты обеспечивают соединение между платами и шасси. В автомобильной промышленности, с ее обилием электронных блоков управления (ЭБУ), экранирующие разъемы и прокладки защищают работу систем ADAS (адаптивного круиз-контроля, аварийного торможения) от помех, создаваемых мощным бортовым инвертором. Медицинская диагностическая аппаратура, такая как МРТ и КТ-сканеры, абсолютно невозможна без полноценного экранирования, так как чувствительные датчики должны улавливать ничтожно слабые сигналы на фоне мощных электромагнитных импульсов самого аппарата. Даже в потребительской технике – в игровых консолях нового поколения или топовых смартфонах – можно найти тонкие графитовые или металлизированные прокладки, экранирующие процессор от модуля памяти для предотвращения сбоев и повышения общей стабильности системы.

На что смотреть при выборе?

Выбор конкретного компонента – это всегда компромисс между требованиями к экранированию, механическими ограничениями и бюджетом. Ключевых параметров несколько. Во-первых, эффективность экранирования (Shielding Effectiveness, SE), измеряемая в децибелах (дБ) в определенном частотном диапазоне (например, от 1 ГГц до 10 ГГц). Чем выше значение, тем лучше защита. Во-вторых, усилие сжатия и степень сжатия: прокладка должна обеспечивать достаточное усилие для надежного контакта, но не деформировать плату или корпус. В-третьих, сопротивление сжатию (Electrical Impedance) – оно должно быть минимальным и стабильным. Четвертый фактор – климатические и эксплуатационные условия: стойкость к окислению (часто решается позолотой контактов), рабочий температурный диапазон, устойчивость к вибрации (здесь лучше проявляют себя эластомеры и пружинные контакты). Наконец, важен тип монтажа: будет ли это клеевое крепление, установка в паз или пайка на плату.

Почему стоит выбрать «Эиком Ру»?

Наш магазин является специализированным поставщиком электронных компонентов, и мы прекрасно понимаем, что надежное экранирование – это вопрос не только соответствия стандартам, но и бесперебойной работы вашего продукта на протяжении всего его жизненного цикла. Поэтому мы предлагаем только проверенную продукцию от ведущих мировых производителей, таких как Laird, Parker Chomerics, TE Connectivity, обеспечивая полную прослеживаемость и гарантию подлинности. Наш собственный складской комплекс в Москве содержит тысячи позиций RFI/EMI компонентов, что позволяет нам оперативно обрабатывать ваши заказы и отправлять их в тот же день. Мы предлагаем конкурентные цены для проектов любого масштаба – от розничной покупки для прототипирования до крупных оптовых поставок для серийного производства. И для всех клиентов из России мы организовали бесплатную доставку, чтобы вы могли получить необходимые компоненты быстро и без лишних затрат, сосредоточившись на самом главном – создании качественной и надежной электроники.
