* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена 141815141010 при покупке от 1 шт 147.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 141815141010 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 141815141010

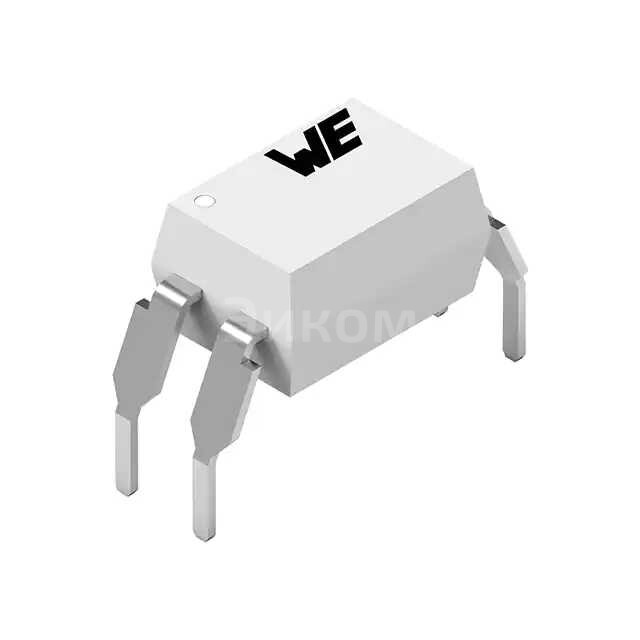

Описание: Компонент маркировкой 141815141010 от производителя Würth Elektronik с обозначением WL-OCDA - OPTOCOUPLER DARLINGTON представляет собой оптоизолированный Darlington-мост.

  • Основные параметры:
    • Тип: оптоизолированный Darlington-мост
    • Маркировка: WL-OCDA
    • Производитель: Würth Elektronik
    • Напряжение входа: до 30 В
    • Ток входа: до 50 мА
    • Напряжение выхода: до 60 В
    • Ток выхода: до 1 А
    • Частота работы: до 200 кГц
  • Плюсы:
    • Высокая степень изоляции между входом и выходом
    • Увеличенный коэффициент передачи
    • Стабильность характеристик при различных условиях эксплуатации
    • Компактный размер
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолированными транзисторами
    • Существует риск перегрева при работе на максимальных значениях входного тока
  • Общее назначение:
    • Передача сигналов между различными цепями с высокой степенью изоляции
    • Защита от электрических помех
    • Увеличение коэффициента передачи сигнала
  • Применение:
    • Автомобильная промышленность
    • Индустрия электроники
    • Промышленное оборудование
    • Системы управления двигателем
    • Автоматизация производственных процессов
Выбрано: Показать

Характеристики 141815141010

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    600% @ 1mA
  • Коэффициент усиления по току (Макс)
    7500% @ 1mA
  • Время нарастания / Время затухания (Номинальное)
    95µs, 84µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Darlington
  • Выходное напряжение (Макс)
    40V
  • Выходной ток на канал
    80mA
  • Прямое напряжение (Vf)
    1.24V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    1V
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    4-DIP-M

Техническая документация

141815141010.pdf
pdf. 0 kb
  • 1 шт
    3-6 недель
  • Количество
    Цена
  • 1
    147 ₽
  • 25
    117 ₽
  • 100
    88 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена 141815141010 при покупке от 1 шт 147.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 141815141010 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 141815141010

Описание: Компонент маркировкой 141815141010 от производителя Würth Elektronik с обозначением WL-OCDA - OPTOCOUPLER DARLINGTON представляет собой оптоизолированный Darlington-мост.

  • Основные параметры:
    • Тип: оптоизолированный Darlington-мост
    • Маркировка: WL-OCDA
    • Производитель: Würth Elektronik
    • Напряжение входа: до 30 В
    • Ток входа: до 50 мА
    • Напряжение выхода: до 60 В
    • Ток выхода: до 1 А
    • Частота работы: до 200 кГц
  • Плюсы:
    • Высокая степень изоляции между входом и выходом
    • Увеличенный коэффициент передачи
    • Стабильность характеристик при различных условиях эксплуатации
    • Компактный размер
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолированными транзисторами
    • Существует риск перегрева при работе на максимальных значениях входного тока
  • Общее назначение:
    • Передача сигналов между различными цепями с высокой степенью изоляции
    • Защита от электрических помех
    • Увеличение коэффициента передачи сигнала
  • Применение:
    • Автомобильная промышленность
    • Индустрия электроники
    • Промышленное оборудование
    • Системы управления двигателем
    • Автоматизация производственных процессов
Выбрано: Показать

Характеристики 141815141010

  • Package
    Tube
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    600% @ 1mA
  • Коэффициент усиления по току (Макс)
    7500% @ 1mA
  • Время нарастания / Время затухания (Номинальное)
    95µs, 84µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Darlington
  • Выходное напряжение (Макс)
    40V
  • Выходной ток на канал
    80mA
  • Прямое напряжение (Vf)
    1.24V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    1V
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    4-DIP-M

Техническая документация

141815141010.pdf
pdf. 0 kb
