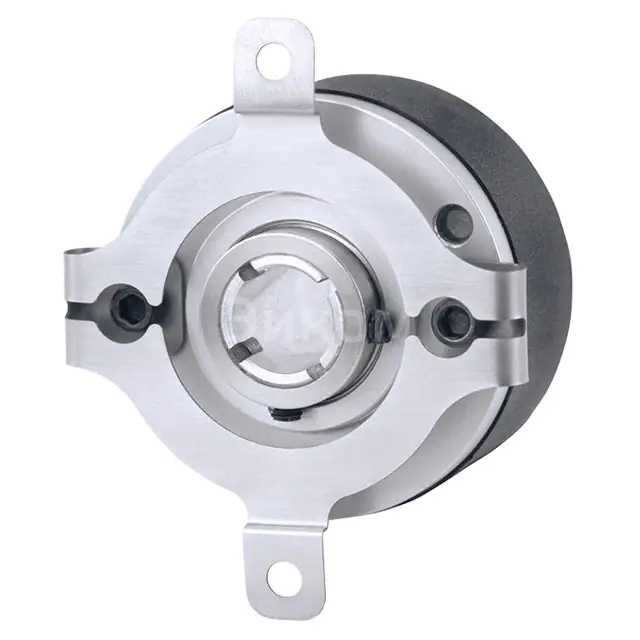

15T-02SA-3600NV1ROC-M00

Основные параметры:

• Тип энкодера: Инкрементальный
• Производитель: Encoder Products Company (EPC)
• Серия/Модель: 15T (вероятно, серия с диаметром корпуса 1.5 дюйма)
• Диаметр корпуса: 1.5 дюйма (примерно 38.1 мм)
• Диаметр вала: 3/8 дюйма (примерно 9.525 мм)
• Разрешение: 3600 импульсов на оборот (CPR - Cycles Per Revolution)
• Выходной сигнал: NV1 (вероятно, Push-Pull или Totem Pole, часто используется для инкрементальных энкодеров с питанием до 28В)
• Тип крепления/корпуса: ROC (вероятно, означает крепление на фланец или имеет соответствующую конструкцию корпуса)
• Дополнительная информация: M00 (может указывать на особые опции, например, тип разъема или кабеля, но без дополнительной документации сложно сказать точно)

Плюсы:

• Высокое разрешение: 3600 CPR обеспечивает точное измерение положения и скорости.
• Надежность: Инкрементальные энкодеры EPC известны своей прочностью и долговечностью, особенно в промышленных условиях.
• Универсальность: Подходит для широкого спектра применений, где требуется контроль движения.
• Простота подключения: Стандартные инкрементальные выходы легко интегрируются с большинством контроллеров и приводов.

Минусы:

• Отсутствие абсолютного положения: При потере питания или начальном включении энкодер не знает своего абсолютного положения и требует обнуления или использования концевых выключателей.
• Чувствительность к шуму: Инкрементальные сигналы могут быть подвержены воздействию электромагнитных помех, требуя экранирования кабелей.
• Накопление ошибок: При длительной работе без обнуления могут накапливаться незначительные ошибки счета.

Общее назначение:

Инкрементальные энкодеры, такие как этот, используются для измерения углового положения, скорости и направления вращения. Они генерируют последовательность импульсов при вращении вала, количество которых пропорционально углу поворота. Направление определяется по сдвигу фаз между двумя выходными каналами (A и B), а третий канал (Z или индексный) выдает один импульс за оборот для точного определения начальной точки.

В каких устройствах применяется:

• Промышленные станки с ЧПУ (CNC): Для контроля положения осей и скорости вращения шпинделя.
• Робототехника: Для измерения положения суставов и управления движением манипуляторов.
• Конвейерные системы: Для контроля скорости движения ленты и позиционирования объектов.
• Упаковочное оборудование: Для синхронизации движений и точного позиционирования продукции.
• Медицинское оборудование: В различных устройствах, требующих точного контроля движения, например, в томографах или роботизированных хирургах.
• Печатные машины: Для контроля подачи материала и синхронизации печатных процессов.
• Текстильная промышленность: В оборудовании для намотки, резки и других операций.
• Лифты и подъемные механизмы: Для точного позиционирования кабины.
