1SMA70CAT3

1SMA70CAT3

1SMA70CAT3
;
1SMA70CAT3

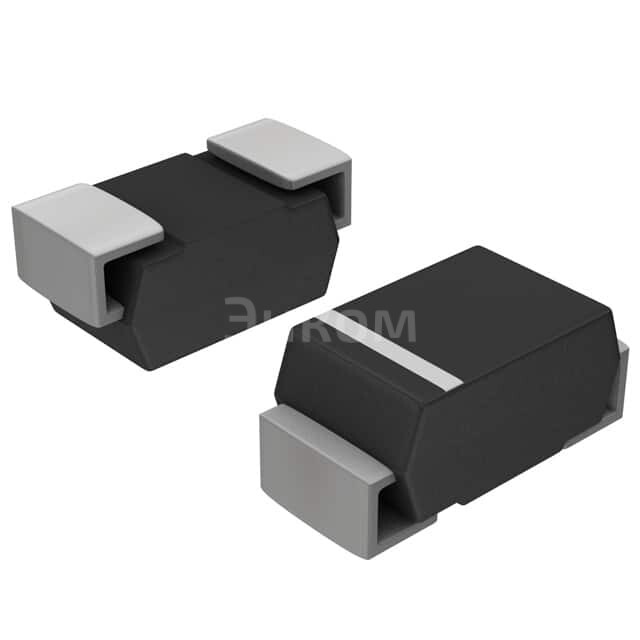

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена 1SMA70CAT3 при покупке от 1397 шт 39.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1SMA70CAT3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1SMA70CAT3

1SMA70CAT3 – это TVS (Transient Voltage Suppressor) диод от onsemi, предназначенный для защиты электронных схем от перенапряжений.

  • Основные параметры:
    • VWM (Максимальное обратное напряжение рабочего режима): 70 В
    • VC (Напряжение пробоя): 113 В
    • Тип корпуса: SMA (Surface Mount Axial)
    • Мощность рассеяния: 1.5 Вт
    • Однонаправленный: Да (защищает только от перенапряжений в одном направлении)
  • Плюсы:
    • Компактный размер корпуса SMA, удобный для поверхностного монтажа.
    • Быстрое время отклика, эффективно подавляет кратковременные импульсные перенапряжения.
    • Низкая ёмкость, минимизирует влияние на высокочастотные сигналы.
    • Высокая надёжность и долговечность.
  • Минусы:
    • Однонаправленная защита - необходимо учитывать полярность.
    • Ограниченная мощность рассеяния по сравнению с более крупными TVS диодами.
  • Общее назначение:

    • Защита чувствительных электронных компонентов от электростатического разряда (ESD), переходных процессов напряжения (EFT), грозовых импульсов и других видов перенапряжений.

  • Применяется в:
    • Линии передачи данных (USB, Ethernet, RS-485).
    • Схемы защиты питания.
    • Автомобильная электроника.
    • Промышленное оборудование.
    • Бытовая электроника.
Выбрано: Показать

Характеристики 1SMA70CAT3

  • Тип
    Zener
  • Двунаправленные каналы
    1
  • Рабочее напряжение
    70V
  • Напряжение пробоя (Мин)
    77.8V
  • Напряжение фиксации (Макс) @ Ipp
    113V
  • Current - Peak Pulse (10/1000µs)
    3.5A
  • Рассеивание мощности
    400W
  • Защита цепи питания
    No
  • Применение
    General Purpose
  • Емкость на Частоте
    95pF @ 1MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    DO-214AC, SMA
  • Исполнение корпуса
    SMA
  • Base Product Number
    1SMA70

Техническая документация

1SMA70CAT3.pdf
pdf. 0 kb
  • 9583 шт
    3-6 недель
Минимально и кратно 1397 шт
  • Количество
    Цена
  • 1397
    39 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена 1SMA70CAT3 при покупке от 1397 шт 39.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить 1SMA70CAT3 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание 1SMA70CAT3

1SMA70CAT3 – это TVS (Transient Voltage Suppressor) диод от onsemi, предназначенный для защиты электронных схем от перенапряжений.

  • Основные параметры:
    • VWM (Максимальное обратное напряжение рабочего режима): 70 В
    • VC (Напряжение пробоя): 113 В
    • Тип корпуса: SMA (Surface Mount Axial)
    • Мощность рассеяния: 1.5 Вт
    • Однонаправленный: Да (защищает только от перенапряжений в одном направлении)
  • Плюсы:
    • Компактный размер корпуса SMA, удобный для поверхностного монтажа.
    • Быстрое время отклика, эффективно подавляет кратковременные импульсные перенапряжения.
    • Низкая ёмкость, минимизирует влияние на высокочастотные сигналы.
    • Высокая надёжность и долговечность.
  • Минусы:
    • Однонаправленная защита - необходимо учитывать полярность.
    • Ограниченная мощность рассеяния по сравнению с более крупными TVS диодами.
  • Общее назначение:

    • Защита чувствительных электронных компонентов от электростатического разряда (ESD), переходных процессов напряжения (EFT), грозовых импульсов и других видов перенапряжений.

  • Применяется в:
    • Линии передачи данных (USB, Ethernet, RS-485).
    • Схемы защиты питания.
    • Автомобильная электроника.
    • Промышленное оборудование.
    • Бытовая электроника.
Выбрано: Показать

Характеристики 1SMA70CAT3

  • Тип
    Zener
  • Двунаправленные каналы
    1
  • Рабочее напряжение
    70V
  • Напряжение пробоя (Мин)
    77.8V
  • Напряжение фиксации (Макс) @ Ipp
    113V
  • Current - Peak Pulse (10/1000µs)
    3.5A
  • Рассеивание мощности
    400W
  • Защита цепи питания
    No
  • Применение
    General Purpose
  • Емкость на Частоте
    95pF @ 1MHz
  • Рабочая температура
    -65°C ~ 150°C (TJ)
  • Вид монтажа
    Surface Mount
  • Корпус
    DO-214AC, SMA
  • Исполнение корпуса
    SMA
  • Base Product Number
    1SMA70

Техническая документация

1SMA70CAT3.pdf
pdf. 0 kb
