Каталог
Изоляторы
Изоляторы - Гальваническая развязка
ACNU-4803-000E
  • В избранное
  • В сравнение
ACNU-4803-000E

ACNU-4803-000E

ACNU-4803-000E
;
ACNU-4803-000E

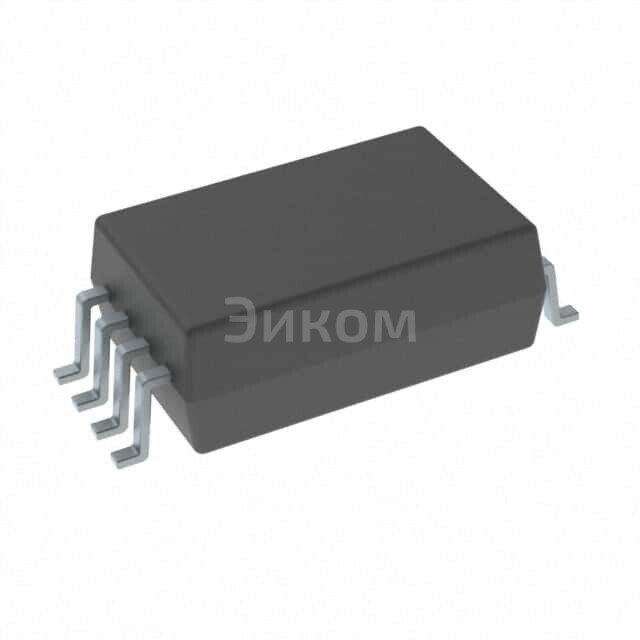

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Broadcom Limited
  • Артикул:
    ACNU-4803-000E
  • Описание:
    GATE DRIVE OPTOCOUPLERLFВсе характеристики

Минимальная цена ACNU-4803-000E при покупке от 1 шт 715.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACNU-4803-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACNU-4803-000E

ACNU-4803-000E — это оптоизолированная драйверная опика, производимая компанией Broadcom Limited. Описание «GATE DRIVE OPTOCOUPLER LF» указывает на то, что это устройство используется для драйверного сигнала с низким напряжением.

  • Основные параметры:
    • Напряжение входа: до 5 В
    • Напряжение выхода: до 48 В
    • Ток выхода: до 200 мА
    • Скорость передачи данных: до 1 Мбит/с
    • Изолирующее сопротивление: до 1 ГОм
  • Плюсы:
    • Высокий уровень изоляции между входом и выходом (до 1 ГОм)
    • Устойчивость к электромагнитному шуму благодаря изоляции
    • Малый размер и простота интеграции в дизайн электронных устройств
    • Долговечность и надежность
  • Минусы:
    • Небольшой диапазон напряжения входа и выхода
    • Замедление скорости передачи данных по сравнению с низкошумящими проводниками
  • Общее назначение:
    • Передача сигналов управления в электрически изолированных цепях
    • Защита от вредоносных воздействий и помех
    • Регулирование и контроль процессов в различных приборах и системах
  • В каких устройствах применяется:
    • Автомобильной электронике
    • Промышленном оборудовании
    • Электронных системах управления
    • Телекоммуникационных сетях
    • Автоматизированных системах
Выбрано: Показать

Характеристики ACNU-4803-000E

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    50kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    120ns, 150ns
  • Искажение длительности импульса (Макс)
    90ns
  • Время нарастания / Время затухания (Номинальное)
    6ns, 6ns
  • Ток выхода высокий уровень, низкий уровень
    125mA, 125mA
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    4.5V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.378", 9.60mm Width)
  • Исполнение корпуса
    8-SO Stretched
  • Approval Agency
    CSA, UL
  • Base Product Number
    ACNU-4803

Техническая документация

 ACNU-4803-000E.pdf
pdf. 0 kb
  • 1946 шт
    3-6 недель
  • Количество
    Цена
  • 1
    715 ₽
  • 80
    428 ₽
  • 160
    404 ₽
  • 560
    370 ₽
  • 1040
    356 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Broadcom Limited
  • Артикул:
    ACNU-4803-000E
  • Описание:
    GATE DRIVE OPTOCOUPLERLFВсе характеристики

Минимальная цена ACNU-4803-000E при покупке от 1 шт 715.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACNU-4803-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACNU-4803-000E

ACNU-4803-000E — это оптоизолированная драйверная опика, производимая компанией Broadcom Limited. Описание «GATE DRIVE OPTOCOUPLER LF» указывает на то, что это устройство используется для драйверного сигнала с низким напряжением.

  • Основные параметры:
    • Напряжение входа: до 5 В
    • Напряжение выхода: до 48 В
    • Ток выхода: до 200 мА
    • Скорость передачи данных: до 1 Мбит/с
    • Изолирующее сопротивление: до 1 ГОм
  • Плюсы:
    • Высокий уровень изоляции между входом и выходом (до 1 ГОм)
    • Устойчивость к электромагнитному шуму благодаря изоляции
    • Малый размер и простота интеграции в дизайн электронных устройств
    • Долговечность и надежность
  • Минусы:
    • Небольшой диапазон напряжения входа и выхода
    • Замедление скорости передачи данных по сравнению с низкошумящими проводниками
  • Общее назначение:
    • Передача сигналов управления в электрически изолированных цепях
    • Защита от вредоносных воздействий и помех
    • Регулирование и контроль процессов в различных приборах и системах
  • В каких устройствах применяется:
    • Автомобильной электронике
    • Промышленном оборудовании
    • Электронных системах управления
    • Телекоммуникационных сетях
    • Автоматизированных системах
Выбрано: Показать

Характеристики ACNU-4803-000E

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    50kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    120ns, 150ns
  • Искажение длительности импульса (Макс)
    90ns
  • Время нарастания / Время затухания (Номинальное)
    6ns, 6ns
  • Ток выхода высокий уровень, низкий уровень
    125mA, 125mA
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    20 mA
  • Voltage - Output Supply
    4.5V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.378", 9.60mm Width)
  • Исполнение корпуса
    8-SO Stretched
  • Approval Agency
    CSA, UL
  • Base Product Number
    ACNU-4803

Техническая документация

 ACNU-4803-000E.pdf
pdf. 0 kb
