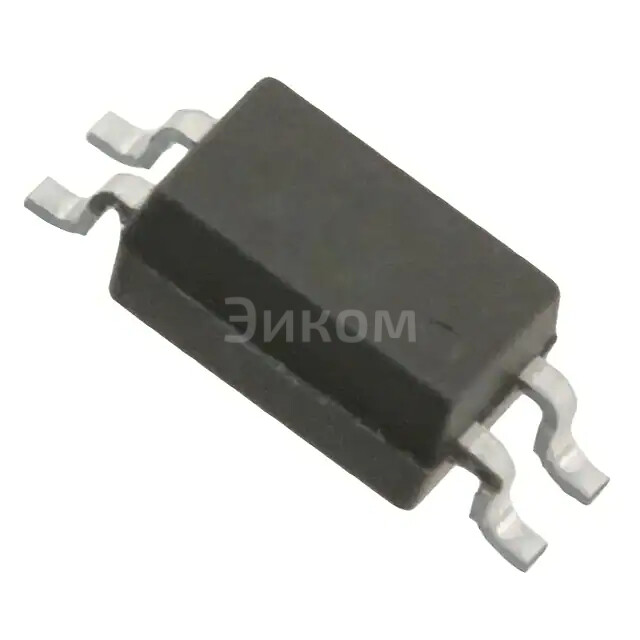

ACPL-214-56AE

ACPL-214-56AE

ACPL-214-56AE
;
ACPL-214-56AE

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACPL-214-56AE при покупке от 1 шт 156.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-214-56AE с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-214-56AE

ACPL-214-56AE Broadcom / Avago OPTOISOLATOR 3KV TRANS 4SOIC

  • Основные параметры:
    • Трансформаторный оптоизолатор
    • Рабочее напряжение изоляции: 3 кВ
    • Количество каналов: 1
    • Форм-фактор: 4SOIC
    • Частота передачи данных: до 10 МГц
  • Плюсы:
    • Высокая степень электрической изоляции (3 кВ)
    • Надежность работы при больших напряжениях
    • Малый размер и компактность (форм-фактор 4SOIC)
    • Устойчивость к электромагнитному излучению
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолаторами
    • Ограниченная скорость передачи данных (до 10 МГц)
  • Общее назначение:
    • Изоляция сигналов между различными электрическими цепями
    • Защита от вредоносных импульсов и скачков напряжения
    • Передача данных в условиях высокого уровня электрической изоляции
  • Применение в устройствах:
    • Автомобильной электронике
    • Промышленной автоматизации
    • Энергетические системы
    • Медицинское оборудование
    • Системы связи и коммутации
Выбрано: Показать

Характеристики ACPL-214-56AE

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 1mA
  • Коэффициент усиления по току (Макс)
    250% @ 1mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    4-SO
  • Base Product Number
    ACPL-214
  • 20837 шт
    3-6 недель
  • Количество
    Цена
  • 1
    156 ₽
  • 100
    80 ₽
  • 1000
    63 ₽
  • 6000
    54 ₽
  • 24000
    49 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ACPL-214-56AE при покупке от 1 шт 156.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-214-56AE с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-214-56AE

ACPL-214-56AE Broadcom / Avago OPTOISOLATOR 3KV TRANS 4SOIC

  • Основные параметры:
    • Трансформаторный оптоизолатор
    • Рабочее напряжение изоляции: 3 кВ
    • Количество каналов: 1
    • Форм-фактор: 4SOIC
    • Частота передачи данных: до 10 МГц
  • Плюсы:
    • Высокая степень электрической изоляции (3 кВ)
    • Надежность работы при больших напряжениях
    • Малый размер и компактность (форм-фактор 4SOIC)
    • Устойчивость к электромагнитному излучению
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолаторами
    • Ограниченная скорость передачи данных (до 10 МГц)
  • Общее назначение:
    • Изоляция сигналов между различными электрическими цепями
    • Защита от вредоносных импульсов и скачков напряжения
    • Передача данных в условиях высокого уровня электрической изоляции
  • Применение в устройствах:
    • Автомобильной электронике
    • Промышленной автоматизации
    • Энергетические системы
    • Медицинское оборудование
    • Системы связи и коммутации
Выбрано: Показать

Характеристики ACPL-214-56AE

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 1mA
  • Коэффициент усиления по току (Макс)
    250% @ 1mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    4-SO
  • Base Product Number
    ACPL-214
