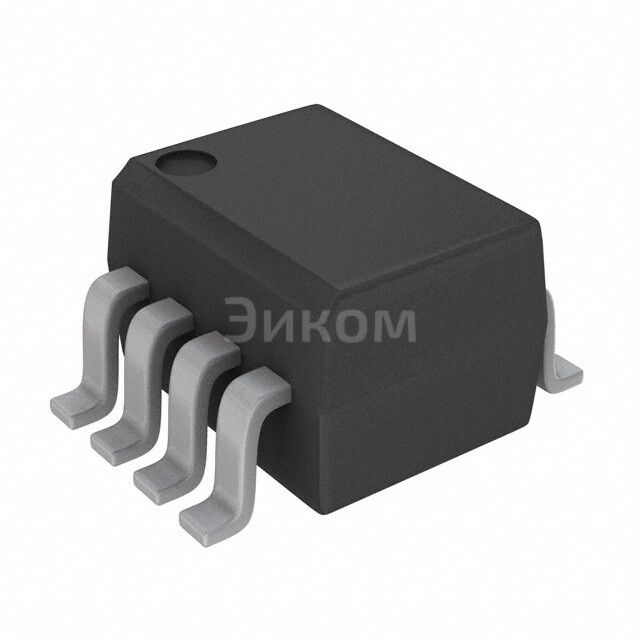

ACPL-227-500E

ACPL-227-500E

ACPL-227-500E
;
ACPL-227-500E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACPL-227-500E при покупке от 1 шт 230.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-227-500E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-227-500E

ACPL-227-500E — это оптоизолатор от Broadcom (ранее Avago Technologies), который обеспечивает электрическую изоляцию между двумя цепями при передаче данных или сигналов.

  • Входное напряжение: 5 В
  • Выходное напряжение: 5 В
  • Количество каналов: 2
  • Изоляционное сопротивление: 3 кВ
  • Форм-фактор: 8SOIC

Плюсы:

  • Высокая надежность: защищает от повреждений и коротких замыканий.
  • Электрическая изоляция: обеспечивает безопасность и предотвращает перенапряжения.
  • Малый размер: компактный 8SOIC корпус позволяет экономить место на плате.
  • Стабильная работа: стойко работает в различных условиях.

Минусы:

  • Скорость передачи: ограничена скоростью оптического трансивера.
  • Цена: более дорогой по сравнению с неизолированными решениями.
  • Затраты на проектирование: требует дополнительных мер для обеспечения правильной работы.

Общее назначение:

  • Передача данных и сигналов между независимыми цепями.
  • Защита от перенапряжений и коротких замыканий.
  • Увеличение безопасности в электронных устройствах.

Применение:

  • Автомобильная электроника.
  • Производственное оборудование.
  • Медицинское оборудование.
  • Системы управления.
  • Промышленное автоматизированное оборудование.
Выбрано: Показать

Характеристики ACPL-227-500E

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    2
  • Изоляционное напряжение
    3000Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    8-SO
  • Base Product Number
    ACPL-227

Техническая документация

ACPL-227-500E.pdf
pdf. 0 kb
  • 8612 шт
    3-6 недель
  • Количество
    Цена
  • 1
    230 ₽
  • 10
    162 ₽
  • 500
    102 ₽
  • 2000
    91 ₽
  • 6000
    85 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
