ACPL-227-56BE

ACPL-227-56BE

ACPL-227-56BE
;
ACPL-227-56BE

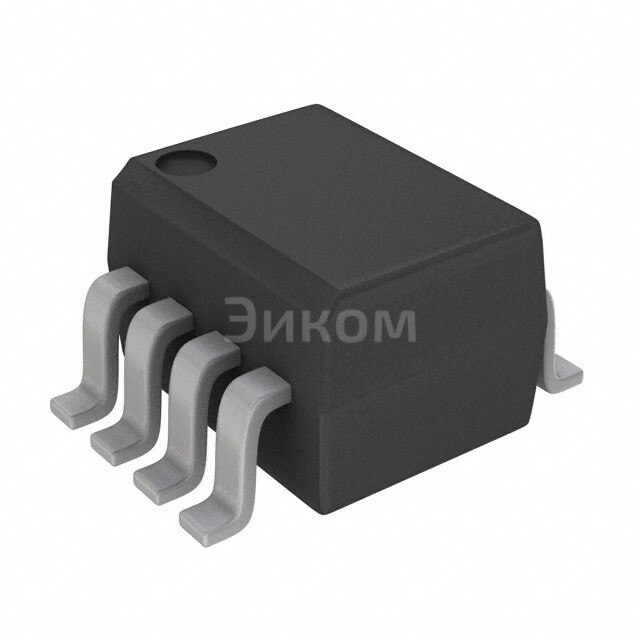

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACPL-227-56BE при покупке от 1 шт 237.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-227-56BE с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-227-56BE

ACPL-227-56BE Broadcom optoisolator 3KV 2CH TRANS 8SOIC

  • Основные параметры:
    • Изоляция: 3 кВ
    • Количество каналов: 2
    • Тип: трансформаторный
    • Пакет: 8SOIC
    • Максимальная скорость передачи данных: до 10 Мбит/с
    • Максимальное напряжение входа: 40 В
    • Минимальное напряжение выхода: 2 В
    • Максимальное сопротивление нагрузки: 1 кОм
  • Плюсы:
    • Высокая изоляция (3 кВ)
    • Надежность из-за отсутствия прямого контакта между сигналами
    • Устойчивость к электромагнитным помехам
    • Малый размер (8SOIC пакет)
    • Подходит для широкого диапазона напряжений
  • Минусы:
    • Высокая стоимость по сравнению с другими типами оптоизолаторов
    • Замедление скорости передачи данных по сравнению с напрямую подключенными устройствами
  • Общее назначение:
    • Изолированные цифровые интерфейсы
    • Защита от электрических импульсов и шумов
    • Передача данных между разными электрическими цепями
    • Связь между высоковольтными и низковольтными системами
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Энергетические системы
    • Медицинское оборудование
    • Информационные технологии
Выбрано: Показать

Характеристики ACPL-227-56BE

  • Package
    Digi-Reel®
  • Количество каналов
    2
  • Изоляционное напряжение
    3000Vrms
  • Коэффициент усиления по току (Мин)
    130% @ 5mA
  • Коэффициент усиления по току (Макс)
    260% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    8-SO
  • Base Product Number
    ACPL-227

Техническая документация

ACPL-227-56BE.pdf
pdf. 0 kb
  • 4192 шт
    3-6 недель
  • Количество
    Цена
  • 1
    237 ₽
  • 10
    154 ₽
  • 50
    132 ₽
  • 500
    107 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ACPL-227-56BE при покупке от 1 шт 237.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-227-56BE с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-227-56BE

ACPL-227-56BE Broadcom optoisolator 3KV 2CH TRANS 8SOIC

  • Основные параметры:
    • Изоляция: 3 кВ
    • Количество каналов: 2
    • Тип: трансформаторный
    • Пакет: 8SOIC
    • Максимальная скорость передачи данных: до 10 Мбит/с
    • Максимальное напряжение входа: 40 В
    • Минимальное напряжение выхода: 2 В
    • Максимальное сопротивление нагрузки: 1 кОм
  • Плюсы:
    • Высокая изоляция (3 кВ)
    • Надежность из-за отсутствия прямого контакта между сигналами
    • Устойчивость к электромагнитным помехам
    • Малый размер (8SOIC пакет)
    • Подходит для широкого диапазона напряжений
  • Минусы:
    • Высокая стоимость по сравнению с другими типами оптоизолаторов
    • Замедление скорости передачи данных по сравнению с напрямую подключенными устройствами
  • Общее назначение:
    • Изолированные цифровые интерфейсы
    • Защита от электрических импульсов и шумов
    • Передача данных между разными электрическими цепями
    • Связь между высоковольтными и низковольтными системами
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Энергетические системы
    • Медицинское оборудование
    • Информационные технологии
Выбрано: Показать

Характеристики ACPL-227-56BE

  • Package
    Digi-Reel®
  • Количество каналов
    2
  • Изоляционное напряжение
    3000Vrms
  • Коэффициент усиления по току (Мин)
    130% @ 5mA
  • Коэффициент усиления по току (Макс)
    260% @ 5mA
  • Время включения / выключения (номинальное)
    3µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    2µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    8-SO
  • Base Product Number
    ACPL-227

Техническая документация

ACPL-227-56BE.pdf
pdf. 0 kb
