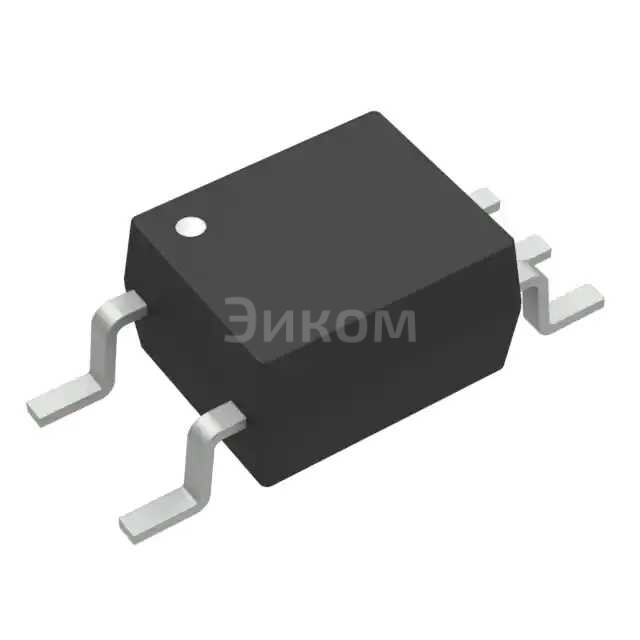

ACPL-M21L-560E

ACPL-M21L-560E

ACPL-M21L-560E
;
ACPL-M21L-560E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACPL-M21L-560E при покупке от 1500 шт 243.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-M21L-560E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-M21L-560E

ACPL-M21L-560E — это оптоизолированный модуль от компании Broadcom (ранее Avago Technologies), используемый для обеспечения электрической изоляции между двумя цепями высокого и низкого напряжения.

  • Номинальное напряжение изоляции: 3.75 кВ
  • Максимальная скорость передачи данных: 500 Мбит/с
  • Количество каналов: 5
  • Тип передачи: Push-Pull

Плюсы:

  • Высокая надежность: благодаря изоляции, устройство может работать без перебоев даже при наличии скачков напряжения.
  • Безопасность: изоляция предотвращает короткие замыкания между высоковольтными и низковольтными цепями.
  • Широкий диапазон рабочих температур: от -40°C до +85°C.
  • Доступная цена: относительно дешевый вариант для высоковольтной изоляции.

Минусы:

  • Замедленная скорость передачи данных: по сравнению с неизолированными модулями.
  • Увеличенный размер: из-за наличия изоляционного слоя.
  • Сложность в разработке: требуется дополнительная защита от перенапряжений.

Общее назначение:

  • Изоляция между высоковольтными и низковольтными цепями в различных приборах и системах.
  • Защита от ударных токов и перенапряжений.
  • Реализация безопасных интерфейсов для управления и контроля.

Применение:

  • Автомобильная промышленность
  • Энергетика
  • Производственная автоматизация
  • Телекоммуникации
  • Аппаратура для управления промышленным оборудованием
Выбрано: Показать

Характеристики ACPL-M21L-560E

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Push-Pull, Totem Pole
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    5MBd
  • Задержка распространения tpLH / tpHL (Макс)
    250ns, 250ns
  • Время нарастания / Время затухания (Номинальное)
    11ns, 11ns
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    8mA
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    ACPL-M21

Техническая документация

ACPL-M21L-560E.pdf
pdf. 0 kb
  • 440 шт
    3-6 недель
Минимально и кратно 1500 шт
  • Количество
    Цена
  • 1500
    243 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ACPL-M21L-560E при покупке от 1500 шт 243.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-M21L-560E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-M21L-560E

ACPL-M21L-560E — это оптоизолированный модуль от компании Broadcom (ранее Avago Technologies), используемый для обеспечения электрической изоляции между двумя цепями высокого и низкого напряжения.

  • Номинальное напряжение изоляции: 3.75 кВ
  • Максимальная скорость передачи данных: 500 Мбит/с
  • Количество каналов: 5
  • Тип передачи: Push-Pull

Плюсы:

  • Высокая надежность: благодаря изоляции, устройство может работать без перебоев даже при наличии скачков напряжения.
  • Безопасность: изоляция предотвращает короткие замыкания между высоковольтными и низковольтными цепями.
  • Широкий диапазон рабочих температур: от -40°C до +85°C.
  • Доступная цена: относительно дешевый вариант для высоковольтной изоляции.

Минусы:

  • Замедленная скорость передачи данных: по сравнению с неизолированными модулями.
  • Увеличенный размер: из-за наличия изоляционного слоя.
  • Сложность в разработке: требуется дополнительная защита от перенапряжений.

Общее назначение:

  • Изоляция между высоковольтными и низковольтными цепями в различных приборах и системах.
  • Защита от ударных токов и перенапряжений.
  • Реализация безопасных интерфейсов для управления и контроля.

Применение:

  • Автомобильная промышленность
  • Энергетика
  • Производственная автоматизация
  • Телекоммуникации
  • Аппаратура для управления промышленным оборудованием
Выбрано: Показать

Характеристики ACPL-M21L-560E

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Push-Pull, Totem Pole
  • Выходной ток на канал
    10 mA
  • Скорость передачи данных
    5MBd
  • Задержка распространения tpLH / tpHL (Макс)
    250ns, 250ns
  • Время нарастания / Время затухания (Номинальное)
    11ns, 11ns
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    8mA
  • Напряжение питания
    2.7V ~ 5.5V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    ACPL-M21

Техническая документация

ACPL-M21L-560E.pdf
pdf. 0 kb
