ACPL-M484-500E

ACPL-M484-500E

ACPL-M484-500E
;
ACPL-M484-500E

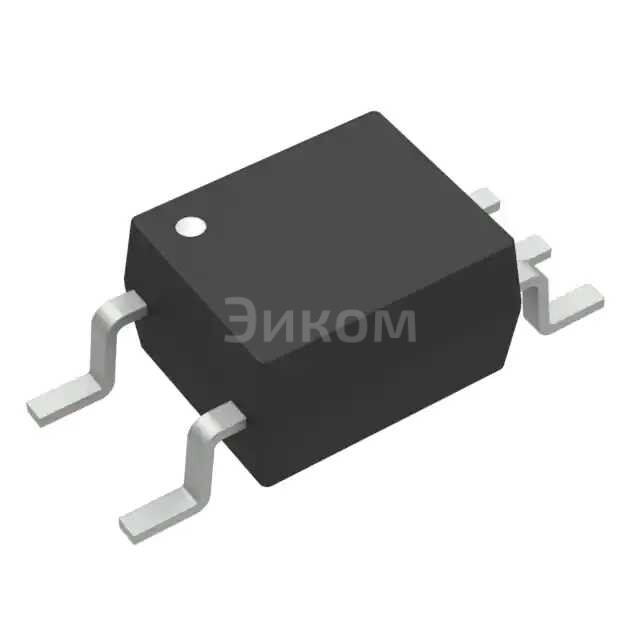

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ACPL-M484-500E при покупке от 1 шт 676.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACPL-M484-500E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACPL-M484-500E

ACPL-M484-500E Broadcom / Avago OPTOISO 3.75KV PUSH PULL 5SO — это оптоизолированный модуль, используемый для обеспечения электрической изоляции между двумя цепями с разными потенциалами.

  • Основные параметры:
    • Рейтинг изоляции: 3.75 кВ
    • Тип: Push-Pull
    • Количество каналов: 5
    • Тип выхода: Сигнальный
    • Напряжение питания: 5 В
    • Потребляемая мощность: 1.6 Вт
  • Плюсы:
    • Высокий уровень изоляции (3.75 кВ), обеспечивающий надежную работу в условиях повышенного напряжения
    • Push-Pull дизайн обеспечивает сбалансированное передача сигнала
    • Многоканальный модуль (5 каналов)
    • Устойчивость к электромагнитному шуму благодаря оптоизоляции
  • Минусы:
    • Высокая стоимость по сравнению с непрозрачными изоляторами
    • Требуется дополнительное пространство для установки
  • Общее назначение:
    • Передача сигналов между различными цепями с разными потенциалами
    • Защита от перенапряжений и электромагнитных помех
    • Изоляция в системах управления двигателем и промышленных приборах
  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления двигателем
    • Приборы измерений
Выбрано: Показать

Характеристики ACPL-M484-500E

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/0
  • Изоляционное напряжение
    3750Vrms
  • Помехоустойчивость (Мин)
    30kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Push-Pull, Totem Pole
  • Выходной ток на канал
    50 mA
  • Задержка распространения tpLH / tpHL (Макс)
    120ns, 150ns
  • Время нарастания / Время затухания (Номинальное)
    6ns, 6ns
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    10mA
  • Напряжение питания
    4.5V ~ 30V
  • Рабочая температура
    -40°C ~ 105°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    ACPL-M484

Техническая документация

ACPL-M484-500E.pdf
pdf. 0 kb
  • 1927 шт
    3-6 недель
  • Количество
    Цена
  • 1
    676 ₽
  • 10
    497 ₽
  • 100
    391 ₽
  • 500
    345 ₽
  • 1000
    330 ₽
