Каталог
Сенсоры, Датчики
Датчики тока
ACS780LLRTR-100U-T
  • В избранное
  • В сравнение
ACS780LLRTR-100U-T

ACS780LLRTR-100U-T

ACS780LLRTR-100U-T
;
ACS780LLRTR-100U-T

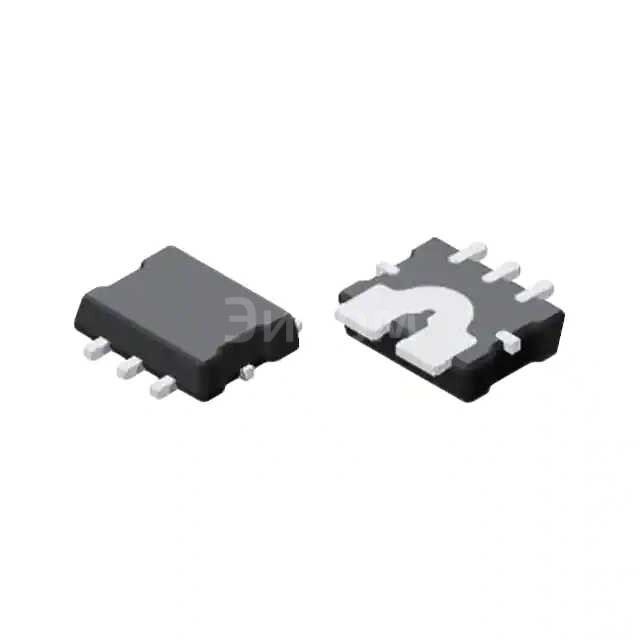

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Allegro MicroSystems
  • Артикул:
    ACS780LLRTR-100U-T
  • Описание:
    SENSOR CUR HALL 100A 7POWERSMDВсе характеристики

Минимальная цена ACS780LLRTR-100U-T при покупке от 1 шт 1028.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ACS780LLRTR-100U-T с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ACS780LLRTR-100U-T

ACS780LLRTR-100U-T Allegro MicroSystems SENSOR CUR HALL 100A 7POWERSMD

  • Основные параметры:
    • Токовый сенсор
    • Диапазон измерения: от 0 до 100 А
    • Форм-фактор: SMD (Surface Mount Device)
    • Тип датчика: Hall-effect
    • Число выводов: 7
  • Плюсы:
    • Высокая точность измерений
    • Малый размер и легкость установки на печатную плату благодаря SMD формату
    • Низкий уровень шума
    • Устойчивость к магнитному полюзу
  • Минусы:
    • Цена выше, чем у аналоговых датчиков
    • Необходимо наличие дополнительного электронного оборудования для обработки сигнала
  • Общее назначение:
    • Измерение тока в электрических цепях
    • Контроль потребления энергии в различных приборах и системах
    • Защита от перетока и других неблагоприятных условий
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Энергосберегающие системы
    • Системы управления потреблением энергии
Выбрано: Показать

Характеристики ACS780LLRTR-100U-T

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Для измерения
    DC
  • Тип сенсора
    Hall Effect, Differential
  • Чувствительность по току
    100A
  • Количество каналов
    1
  • Выход
    Ratiometric, Voltage
  • Чуствительность
    40mV/A
  • Частота
    DC ~ 120kHz
  • Линейная зависимость
    ±1%
  • Точность
    ±1.5%
  • Напряжение питания
    4.5V ~ 5.5V
  • Время отклика
    3.6µs
  • Ток питания (макс)
    15mA
  • Рабочая температура
    -40°C ~ 150°C
  • Поляризация
    Unidirectional
  • Вид монтажа
    Surface Mount
  • Корпус
    7-PowerSMD Module
  • Исполнение корпуса
    7-PSOF
  • Base Product Number
    ACS780

Техническая документация

 ACS780LLRTR-100U-T.pdf
pdf. 0 kb
  • 2237 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 028 ₽
  • 5
    925 ₽
  • 10
    886 ₽
  • 25
    840 ₽
  • 50
    808 ₽
