ADUM4122ARIZ

ADUM4122ARIZ

ADUM4122ARIZ
;
ADUM4122ARIZ

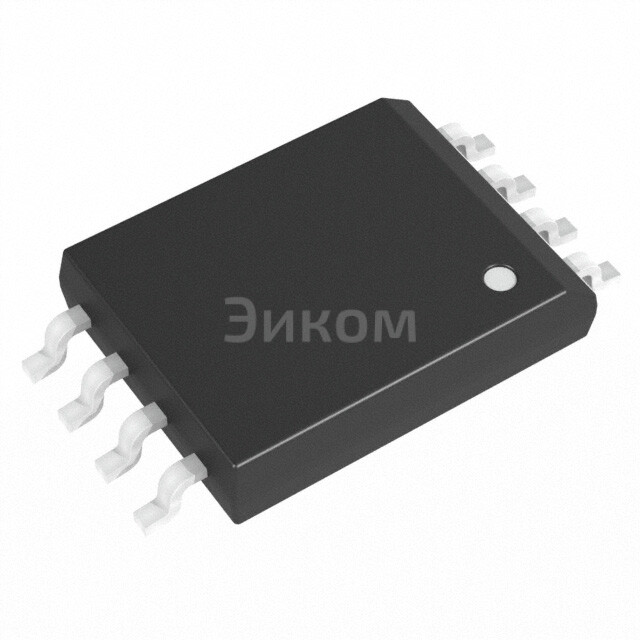

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена ADUM4122ARIZ при покупке от 1 шт 1640.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM4122ARIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM4122ARIZ

ADUM4122ARIZ — это IGBT-драйвер от компании Analog Devices Inc., который обеспечивает управление вентилаторами IGBT с контролируемым скачком напряжения.

  • Основные параметры:
    • Входное напряжение: до 37 В
    • Выходное напряжение: до 40 В
    • Максимальный ток выхода: 650 мА
    • Контрольный ток входа: 25 мА
    • Скорость перехода: до 1 МГц
    • Интегрированный защитный фильтр
  • Плюсы:
    • Высокая скорость перехода
    • Защита от обратного тока
    • Устойчивость к электромагнитному излучению
    • Малый размер и легкость интеграции
  • Минусы:
    • Высокая стоимость по сравнению с аналогичными компонентами
    • Необходимо наличие дополнительных компонентов для полной схемы

Общее назначение: Используется для управления вентиляторами IGBT в различных приложениях, таких как промышленное оборудование, автомобильная электроника, системы управления двигателем и пр.

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Системах управления двигателями
  • Энергосберегающих системах

Выбрано: Показать

Характеристики ADUM4122ARIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    150kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    40ns, 48ns
  • Искажение длительности импульса (Макс)
    30ns
  • Время нарастания / Время затухания (Номинальное)
    17ns, 17ns
  • Ток выхода высокий уровень, низкий уровень
    3A, 3A
  • Повторяющийся импульсный ток
    2A
  • Voltage - Output Supply
    4.5V ~ 35V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    8-SOIC-IC
  • Approval Agency
    CQC, CSA, UL, VDE
  • Base Product Number
    ADUM4122

Техническая документация

ADUM4122ARIZ.pdf
pdf. 0 kb
  • 97 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 640 ₽
  • 10
    1 105 ₽
  • 80
    830 ₽
  • 160
    766 ₽
  • 320
    720 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена ADUM4122ARIZ при покупке от 1 шт 1640.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить ADUM4122ARIZ с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание ADUM4122ARIZ

ADUM4122ARIZ — это IGBT-драйвер от компании Analog Devices Inc., который обеспечивает управление вентилаторами IGBT с контролируемым скачком напряжения.

  • Основные параметры:
    • Входное напряжение: до 37 В
    • Выходное напряжение: до 40 В
    • Максимальный ток выхода: 650 мА
    • Контрольный ток входа: 25 мА
    • Скорость перехода: до 1 МГц
    • Интегрированный защитный фильтр
  • Плюсы:
    • Высокая скорость перехода
    • Защита от обратного тока
    • Устойчивость к электромагнитному излучению
    • Малый размер и легкость интеграции
  • Минусы:
    • Высокая стоимость по сравнению с аналогичными компонентами
    • Необходимо наличие дополнительных компонентов для полной схемы

Общее назначение: Используется для управления вентиляторами IGBT в различных приложениях, таких как промышленное оборудование, автомобильная электроника, системы управления двигателем и пр.

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Системах управления двигателями
  • Энергосберегающих системах

Выбрано: Показать

Характеристики ADUM4122ARIZ

  • Package
    Tube
  • Технология
    Magnetic Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    150kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    40ns, 48ns
  • Искажение длительности импульса (Макс)
    30ns
  • Время нарастания / Время затухания (Номинальное)
    17ns, 17ns
  • Ток выхода высокий уровень, низкий уровень
    3A, 3A
  • Повторяющийся импульсный ток
    2A
  • Voltage - Output Supply
    4.5V ~ 35V
  • Рабочая температура
    -40°C ~ 125°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    8-SOIC-IC
  • Approval Agency
    CQC, CSA, UL, VDE
  • Base Product Number
    ADUM4122

Техническая документация

ADUM4122ARIZ.pdf
pdf. 0 kb
