Каталог
Сенсоры, Датчики
Магнитные датчики - Переключатели (твердотельные)
AH3564Q-P-B
  • В избранное
  • В сравнение

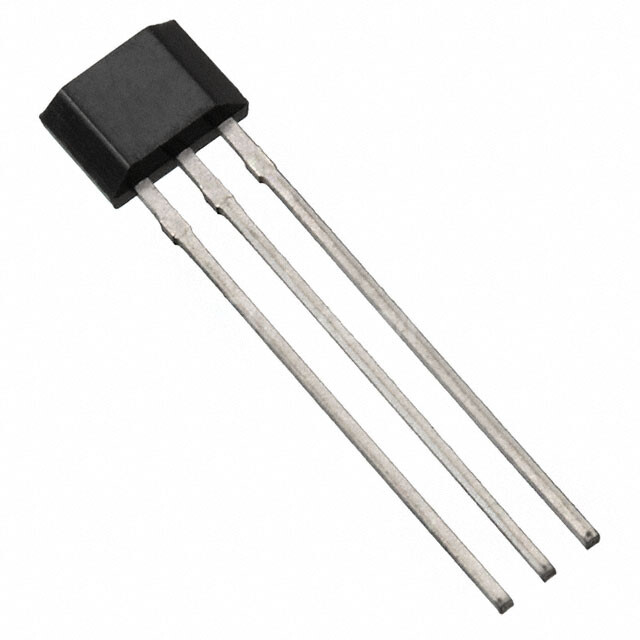

AH3564Q-P-B

AH3564Q-P-B

AH3564Q-P-B
;
AH3564Q-P-B

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Diodes Incorporated
  • Артикул:
    AH3564Q-P-B
  • Описание:
    MAG SWITCH OMNIPOLAR 3SIP BULKВсе характеристики

Минимальная цена AH3564Q-P-B при покупке от 1 шт 124.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AH3564Q-P-B с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AH3564Q-P-B

AH3564Q-P-B Diodes Incorporated MAG SWITCH OMNIPOLAR 3SIP BULK — это магнитный переключатель с напряжением до 25 В и током до 10 А. Он предназначен для применения в электрических цепях с переменным или постоянным током.

  • Основные параметры:
    • Напряжение: до 25 В
    • Ток: до 10 А
    • Количество выводов: 3
    • Форма корпуса: SIP (Surface Mount Package)
    • Вид контактов: Omnipolar (работает при воздействии как прямого, так и обратного магнитных полей)
    • Тип: Bulk (упаковка в больших количествах)
  • Плюсы:
    • Устойчивость к воздействию прямого и обратного магнитных полей
    • Малый размер и легкость установки на печатную плату благодаря SIP-корпусу
    • Высокая надежность и долгий срок службы
  • Минусы:
    • Требует дополнительной обмотки для работы с переменным током
    • Стоимость может быть выше, чем у других типов переключателей
  • Общее назначение:
    • Автоматическое управление электрическими цепями при изменении магнитного поля
    • Защита от перенапряжения и перетока
    • Осуществление удаленного управления
  • Применяется в:
    • Автомобильных системах
    • Электроприводах
    • Устройствах для измерения магнитных полей
    • Системах контроля доступа
Выбрано: Показать

Характеристики AH3564Q-P-B

  • Package
    Bulk
  • Функции
    Omnipolar Switch
  • Технология
    Hall Effect
  • Поляризация
    North Pole, South Pole
  • Диапазон чувствительности
    ±6mT Trip, ±1mT Release
  • Условие испытаний
    -40°C ~ 125°C
  • Напряжение питания
    3V ~ 28V
  • Ток питания (макс)
    4mA
  • Выходной ток (Макс)
    55mA
  • Тип выходного сигнала
    Open Drain
  • Особенности
    Temperature Compensated
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    3-SIP
  • Корпус
    3-SIP
  • Base Product Number
    AH3564

Техническая документация

 AH3564Q-P-B.pdf
pdf. 0 kb
  • 887 шт
    3-6 недель
  • Количество
    Цена
  • 1
    124 ₽
  • 10
    97 ₽
  • 100
    76 ₽
  • 1000
    53 ₽
  • 5000
    47 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Diodes Incorporated
  • Артикул:
    AH3564Q-P-B
  • Описание:
    MAG SWITCH OMNIPOLAR 3SIP BULKВсе характеристики

Минимальная цена AH3564Q-P-B при покупке от 1 шт 124.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить AH3564Q-P-B с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание AH3564Q-P-B

AH3564Q-P-B Diodes Incorporated MAG SWITCH OMNIPOLAR 3SIP BULK — это магнитный переключатель с напряжением до 25 В и током до 10 А. Он предназначен для применения в электрических цепях с переменным или постоянным током.

  • Основные параметры:
    • Напряжение: до 25 В
    • Ток: до 10 А
    • Количество выводов: 3
    • Форма корпуса: SIP (Surface Mount Package)
    • Вид контактов: Omnipolar (работает при воздействии как прямого, так и обратного магнитных полей)
    • Тип: Bulk (упаковка в больших количествах)
  • Плюсы:
    • Устойчивость к воздействию прямого и обратного магнитных полей
    • Малый размер и легкость установки на печатную плату благодаря SIP-корпусу
    • Высокая надежность и долгий срок службы
  • Минусы:
    • Требует дополнительной обмотки для работы с переменным током
    • Стоимость может быть выше, чем у других типов переключателей
  • Общее назначение:
    • Автоматическое управление электрическими цепями при изменении магнитного поля
    • Защита от перенапряжения и перетока
    • Осуществление удаленного управления
  • Применяется в:
    • Автомобильных системах
    • Электроприводах
    • Устройствах для измерения магнитных полей
    • Системах контроля доступа
Выбрано: Показать

Характеристики AH3564Q-P-B

  • Package
    Bulk
  • Функции
    Omnipolar Switch
  • Технология
    Hall Effect
  • Поляризация
    North Pole, South Pole
  • Диапазон чувствительности
    ±6mT Trip, ±1mT Release
  • Условие испытаний
    -40°C ~ 125°C
  • Напряжение питания
    3V ~ 28V
  • Ток питания (макс)
    4mA
  • Выходной ток (Макс)
    55mA
  • Тип выходного сигнала
    Open Drain
  • Особенности
    Temperature Compensated
  • Рабочая температура
    -40°C ~ 125°C (TA)
  • Вид монтажа
    Through Hole
  • Исполнение корпуса
    3-SIP
  • Корпус
    3-SIP
  • Base Product Number
    AH3564

Техническая документация

 AH3564Q-P-B.pdf
pdf. 0 kb
