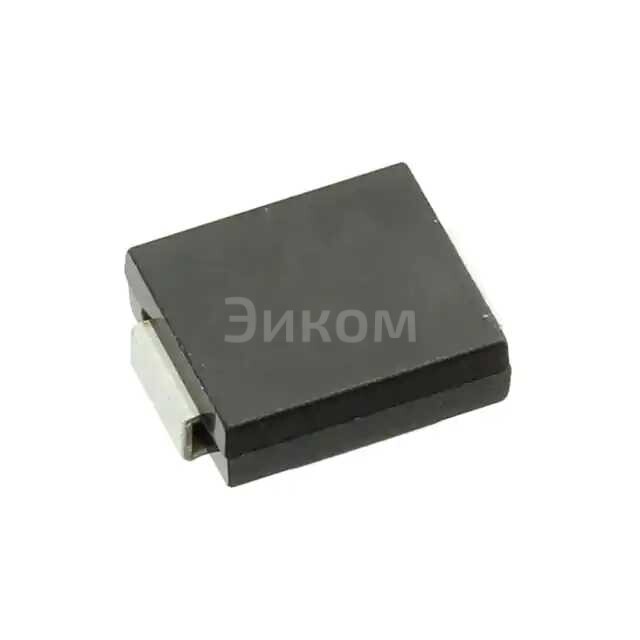

ATV30C260JB-HF

Основные параметры:

• Наименование: ATV30C260JB-HF
• Производитель: Comchip Technology
• Тип компонента: TVS диод (Transient Voltage Suppressor - ограничитель переходных напряжений)
• Напряжение пробоя (VWM - Working Voltage Maximum): 26 В
• Напряжение ограничения (VC - Clamping Voltage): 42.1 В
• Корпус: DO-214AB (SMC)
• Соответствие RoHS: HF (Halogen Free - безгалогенный)
• Тип: Однонаправленный (Unidirectional)
• Мощность рассеяния (импульсная): Вероятно, 3000 Вт (3 кВт) при 10/1000 мкс форме волны, что следует из "30C" в названии, но без прямого указания.

Плюсы:

• Быстрое время отклика: TVS диоды реагируют на выбросы напряжения за пикосекунды, обеспечивая почти мгновенную защиту.
• Высокая импульсная мощность: Способны поглощать значительные импульсы энергии, защищая чувствительную электронику.
• Компактный корпус: DO-214AB (SMC) – это поверхностно монтируемый корпус, что позволяет использовать диод в устройствах с высокой плотностью монтажа.
• Безгалогенный (HF): Соответствует экологическим стандартам.
• Низкое напряжение ограничения (VC): Эффективно ограничивает напряжение до безопасного уровня.
• Надежность: Высокая надежность в работе.

Минусы:

• Однонаправленность: Защищает только от импульсов напряжения одной полярности. Для защиты от импульсов обеих полярностей потребуется два таких диода, включенных встречно-параллельно, или двунаправленный TVS диод.
• Ограниченная мощность: Несмотря на высокую импульсную мощность, TVS диоды не предназначены для защиты от длительных перенапряжений или постоянных высоких токов, для этого используются другие защитные устройства (например, предохранители, варисторы).

Общее назначение:

TVS диод ATV30C260JB-HF предназначен для защиты электронных компонентов от повреждений, вызванных переходными перенапряжениями (импульсами напряжения), такими как электростатический разряд (ESD), наведенные импульсы от молнии, коммутационные помехи в индуктивных цепях и другие быстрые электрические выбросы. Он работает путем шунтирования избыточного тока, когда напряжение на его выводах превышает напряжение пробоя, тем самым ограничивая напряжение до безопасного уровня для защищаемой цепи.

В каких устройствах применяется:

• Промышленная электроника: Системы управления, датчики, контроллеры, интерфейсы ввода/вывода.
• Автомобильная электроника: Защита бортовых систем от скачков напряжения.
• Телекоммуникационное оборудование: Защита портов связи, линий передачи данных.
• Бытовая электроника: Телевизоры, компьютеры, аудио-видео аппаратура, бытовые приборы.
• Медицинское оборудование: Защита чувствительных электронных схем.
• Источники питания: Защита выходных цепей от перенапряжений.
• Интерфейсы данных: RS-232, RS-485, Ethernet, USB, CAN.
