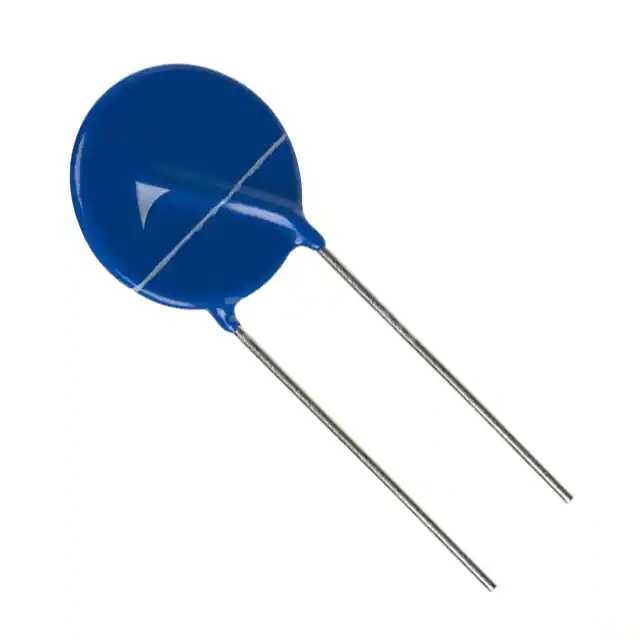

B72220S0200K101

Основные параметры:

• Номинальное напряжение варистора (номинальное напряжение постоянного тока): 33 В. Это напряжение, при котором варистор начинает проводить ток.
• Максимальный импульсный ток: 2 кА (килоампера). Это максимальное значение тока, которое варистор может выдержать при коротком импульсе без повреждения.
• Тип корпуса: Дисковый (Disc). Указывает на физическую форму компонента.
• Размер диска: 20 мм. Диаметр дискового варистора.
• Производитель: EPCOS - TDK Electronics.
• Серия: B72220S.

Плюсы:

• Быстрое время отклика на перенапряжения.
• Высокая способность поглощать импульсную энергию.
• Компактный размер для своей мощности.
• Надежная защита от переходных перенапряжений.
• Относительно невысокая стоимость.

Минусы:

• Ограниченный срок службы при частых срабатываниях на близкие к максимальным значениям импульсов.
• Нелинейная характеристика, что может приводить к небольшим искажениям сигнала в некоторых применениях (хотя для защиты это обычно не критично).
• После многократных срабатываний может наблюдаться деградация характеристик (увеличение тока утечки, снижение напряжения срабатывания).
• Не подходит для защиты от длительных перенапряжений, так как может перегреться и выйти из строя.

Общее назначение:

Варистор B72220S0200K101 предназначен для защиты электронных схем и оборудования от переходных перенапряжений (импульсных помех), возникающих в результате грозовых разрядов, коммутационных процессов в электрических сетях или электростатических разрядов. Он действует как управляемый напряжением резистор, который при нормальном напряжении имеет очень высокое сопротивление, а при превышении определенного порогового напряжения (напряжения варистора) его сопротивление резко уменьшается, шунтируя избыточный ток от защищаемой цепи.

В каких устройствах применяется:

• Источники питания (импульсные блоки питания, адаптеры).
• Бытовая электроника (телевизоры, аудиоаппаратура, компьютеры).
• Промышленное оборудование и автоматика.
• Системы связи и телекоммуникации.
• Осветительные приборы (LED-драйверы).
• Автомобильная электроника.
• Защита линий передачи данных и силовых линий.
• Устройства защиты от импульсных перенапряжений (УЗИП).
