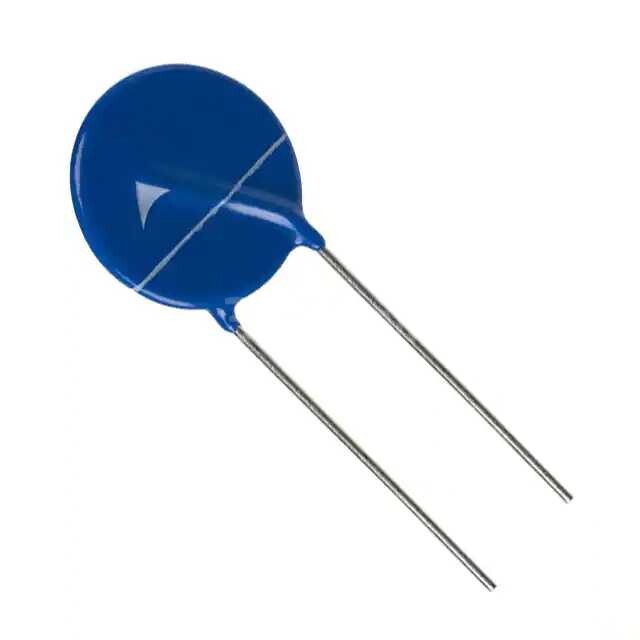

B72220S3151K101

Основные параметры:

• Тип: Варистор (Metal Oxide Varistor - MOV)
• Производитель: EPCOS - TDK Electronics
• Модель/Серия: B72220S3151K101
• Напряжение варистора (VDRM): 240 В (RMS) - это максимальное рабочее напряжение, которое варистор может выдерживать непрерывно без срабатывания.
• Максимальный импульсный ток (Imax): 12 кА (8/20 мкс) - это максимальный ток, который варистор может рассеять при одном импульсе определенной формы (8 мкс фронт, 20 мкс спад) без повреждения.
• Тип корпуса: Дисковый (Disc), диаметр 20 мм.

Плюсы:

• Быстрое время отклика: Варисторы реагируют на перенапряжения за наносекунды, обеспечивая эффективную защиту.
• Высокая способность к рассеиванию энергии: Могут поглощать значительные импульсы тока.
• Компактный размер: Дисковая форма удобна для монтажа в различных устройствах.
• Экономичность: Относительно недорогое решение для защиты от перенапряжений.
• Двунаправленная защита: Защищает от перенапряжений как положительной, так и отрицательной полярности.

Минусы:

• Ограниченный срок службы: При каждом срабатывании варистор немного деградирует (сопротивление уменьшается, ток утечки увеличивается), что со временем может привести к выходу из строя.
• Ограниченная способность рассеивания энергии для повторяющихся импульсов: Не предназначен для частых или длительных перенапряжений.
• Высокий ток утечки: В неактивном состоянии может иметь небольшой ток утечки, который может быть нежелателен в некоторых чувствительных схемах.
• Зависимость характеристик от температуры: Рабочие характеристики могут незначительно меняться с температурой.

Общее назначение:

Варисторы предназначены для защиты электронного оборудования от кратковременных выбросов напряжения (перенапряжений), вызванных, например, ударами молнии, коммутационными процессами в электросети или электростатическими разрядами. Они работают как шунтирующие устройства: при нормальном напряжении имеют очень высокое сопротивление и практически не влияют на работу схемы. При возникновении перенапряжения их сопротивление резко падает, и они отводят избыточный ток от защищаемого оборудования, тем самым ограничивая напряжение на безопасном уровне.

В каких устройствах применяется:

• Источники питания: Защита входных цепей от скачков напряжения.
• Бытовая электроника: Телевизоры, компьютеры, аудио-видео техника, холодильники, стиральные машины.
• Промышленное оборудование: Системы автоматизации, контроллеры, силовая электроника.
• Телекоммуникационное оборудование: Защита линий связи и сетевого оборудования.
• Оборудование для наружного применения: Уличные светильники, камеры видеонаблюдения, базовые станции сотовой связи.
• Автомобильная электроника: Защита электронных блоков управления.
