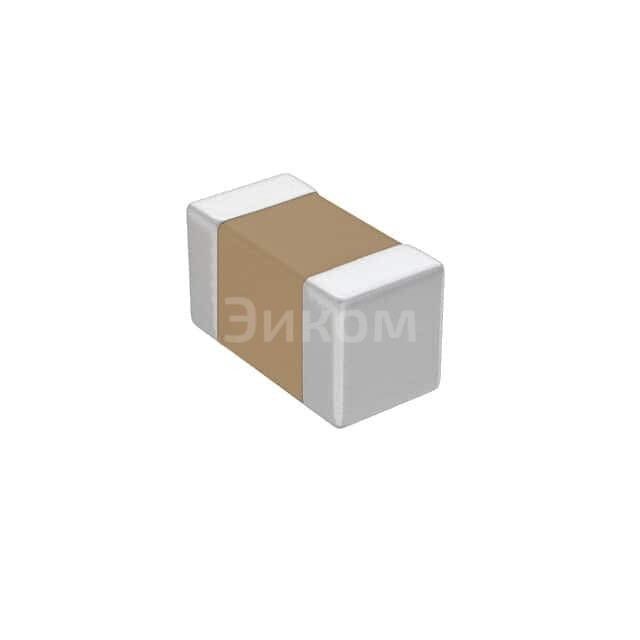

B72590T0140L060

Основные параметры:

• Номинальное напряжение варистора (V_RMS): 23.5 В. Это максимальное рабочее переменное напряжение, которое варистор может выдерживать без повреждения.
• Максимальный импульсный ток (I_peak): 20 А. Это максимальный ток, который варистор может пропустить при кратковременном импульсе, защищая схему.
• Типоразмер: 0402 (метрический 1005). Это стандартный размер компонента для поверхностного монтажа (SMD): 1.0 мм x 0.5 мм.
• Производитель: EPCOS - TDK Electronics.
• Тип компонента: Варистор.

Плюсы:

• Компактность: Малый размер 0402 позволяет использовать его в миниатюрных электронных устройствах с высокой плотностью монтажа.
• Быстрое время отклика: Варисторы реагируют на перенапряжения очень быстро, эффективно защищая чувствительные компоненты.
• Двунаправленная защита: Защищает от перенапряжений как положительной, так и отрицательной полярности.
• Экономичность: Относительно недорогое решение для защиты от перенапряжений.
• Широкий диапазон применения: Подходит для защиты различных электронных схем.

Минусы:

• Ограниченное поглощение энергии: Варисторы могут поглощать ограниченное количество энергии. При частых или мощных перенапряжениях они могут деградировать или выйти из строя.
• Емкость: Варисторы имеют собственную емкость, которая может влиять на высокочастотные цепи. Для 0402 она обычно мала, но может быть значимой в некоторых приложениях.
• Деградация: При каждом срабатывании варистор может немного деградировать, что со временем снижает его защитные свойства.
• Не подходит для защиты от длительных перенапряжений: Предназначен для защиты от кратковременных импульсов, а не от продолжительных превышений напряжения.

Общее назначение:

Варисторы предназначены для защиты электронных схем от кратковременных перенапряжений (импульсных помех, электростатических разрядов - ESD). Они действуют как управляемые напряжением резисторы: при нормальном рабочем напряжении их сопротивление очень велико, и они практически не влияют на цепь. При возникновении перенапряжения их сопротивление резко падает, шунтируя избыточный ток от чувствительных компонентов, тем самым ограничивая напряжение до безопасного уровня.

В каких устройствах применяется:

• Мобильные телефоны и планшеты: Защита портов ввода/вывода (USB, аудио), цепей питания.
• Носимая электроника: Умные часы, фитнес-трекеры.
• Автомобильная электроника: Защита CAN-шин, датчиков, блоков управления.
• Промышленная электроника: Защита интерфейсов, датчиков, микроконтроллеров.
• Потребительская электроника: Защита бытовой техники, аудио/видео оборудования.
• Компьютерная периферия: Защита портов USB, Ethernet, HDMI.
• Светодиодные драйверы и освещение: Защита от импульсных перенапряжений в цепях питания.
