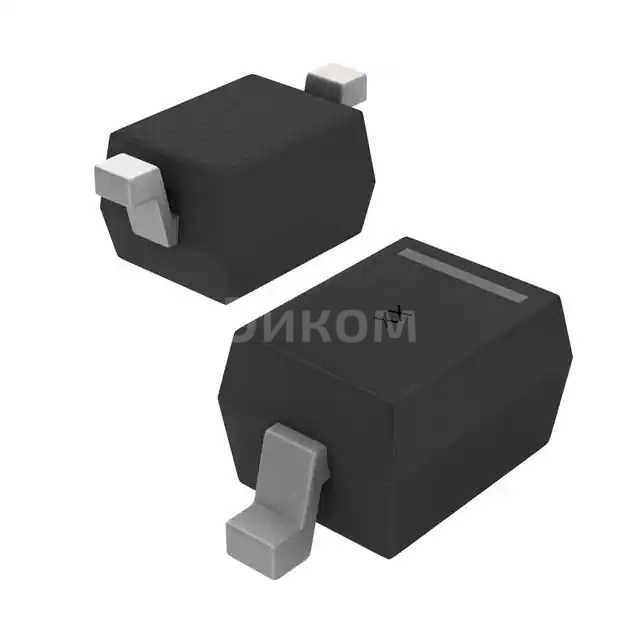

CDSOD323-T05S-Q

Основные параметры диода CDSOD323-T05S-Q Bourns Inc.:

• Тип диода: Диод защиты от электростатического разряда (ESD Protection Diode).
• Корпус: SOD-323. Это очень маленький корпус для поверхностного монтажа.
• Рабочее напряжение (Reverse Standoff Voltage, V_RWM): Обычно 5 Вольт для данного типа диодов (индекс "05" в названии часто указывает на это). Это максимальное напряжение, которое диод может выдерживать в обратном направлении без проводимости.
• Напряжение пробоя (Breakdown Voltage, V_BR): Напряжение, при котором диод начинает проводить ток в обратном направлении.
• Напряжение ограничения (Clamping Voltage, V_C): Максимальное напряжение, которое диод пропускает к защищаемой цепи во время ESD-события. Чем ниже, тем лучше.
• Пиковый импульсный ток (Peak Pulse Current, I_PP): Максимальный ток, который диод может выдержать в течение короткого импульса (например, 8/20 мкс) без повреждения.
• Ёмкость (Capacitance, C_J): Емкость диода, которая может влиять на целостность высокоскоростных сигналов. Для защиты ESD обычно желательна низкая емкость.
• Соответствие стандартам: Часто соответствует IEC 61000-4-2 (ESD), IEC 61000-4-4 (EFT) и IEC 61000-4-5 (Surge).
• Квалификация: "Q" в названии может указывать на соответствие автомобильным стандартам (AEC-Q101).

Плюсы:

• Эффективная защита от электростатического разряда, предотвращающая повреждение чувствительных компонентов.
• Малый размер корпуса SOD-323, что позволяет использовать его в компактных устройствах.
• Низкое напряжение ограничения, что минимизирует воздействие ESD на защищаемую цепь.
• Быстрое время отклика на ESD-события.
• Низкая собственная емкость (для версий с низкой емкостью), что делает его подходящим для защиты высокоскоростных линий передачи данных.
• Возможность использования в автомобильной электронике (если квалифицирован по AEC-Q101).

Минусы:

• Ограниченная способность рассеивать большую мощность по сравнению с другими типами защитных устройств (например, TVS-диодами с большим корпусом), что делает его менее подходящим для защиты от мощных импульсов перенапряжения.
• Может быть недостаточно для защиты от очень сильных и продолжительных импульсов перенапряжения.
• Влияние на высокочастотные сигналы может быть заметным, если емкость диода не оптимизирована для конкретного применения.

Общее назначение:

Диод предназначен для защиты электронных компонентов и цепей от повреждений, вызванных электростатическими разрядами (ESD). Он отводит избыточный ток ESD от чувствительных компонентов, направляя его на "землю" или источник питания, тем самым ограничивая напряжение на защищаемой цепи до безопасного уровня.

В каких устройствах применяется:

• Мобильные телефоны и смартфоны.
• Планшеты и ноутбуки.
• Портативная электроника (MP3-плееры, цифровые камеры).
• Автомобильная электроника (информационно-развлекательные системы, блоки управления).
• Промышленное оборудование и автоматизация.
• Медицинское оборудование.
• Интерфейсы ввода/вывода (USB, HDMI, Ethernet, аудио).
• Кнопки, сенсорные панели и другие пользовательские интерфейсы.
• Микроконтроллеры и процессоры.
