Каталог
Кристаллы, осцилляторы, резонаторы
Кристаллы
CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA
  • В избранное
  • В сравнение

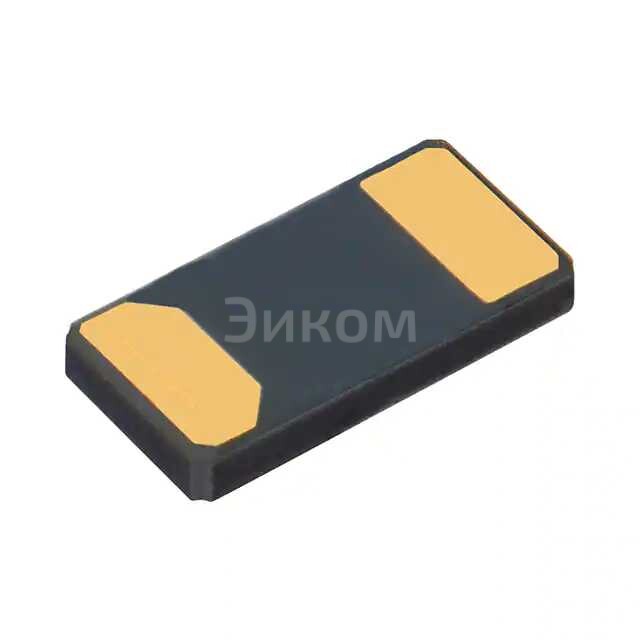

CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA

CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA

CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA
;
CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Micro Crystal AG
  • Артикул:
    CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA
  • Описание:
    Кварц: CRYSTAL 32.7680KHZ 12.5PF SMDВсе характеристики

Минимальная цена CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA при покупке от 1 шт 96.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA

Маркировка CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA:

  • Производитель: Micro Crystal AG
  • Тип: Кварцевый резонатор
  • Частота: 32.768 кГц
  • Объем емкости (Е): 12.5 пФ
  • Отклонение частоты: 20 ppm
  • Тип: SMD (Surface Mount Device)
  • Кодировка: TB (Tight Bounding Box)
  • Контроль качества: QA (Quality Assurance)

Основные параметры:

  • Частота: Кварцевые резонаторы 32.768 кГц часто используются для генерации времени в часах, синхронизации микроконтроллеров и других цифровых устройств.
  • Емкость (Е): 12.5 пФ определяет частоту резонанса кварца.
  • Отклонение частоты (20 ppm): Малое отклонение показывает высокую точность резонатора.
  • SMD (Surface Mount Device): Резонатор устанавливается на печатную плату методом surface mount, что позволяет компактное размещение на плате.
  • Tight Bounding Box (TB): Стандарт обозначения размеров резонатора, обеспечивающий совместимость при замене.
  • Контроль качества (QA): Подтверждает соответствие продукции установленным стандартам качества.

Плюсы:

  • Высокая точность и стабильность частоты.
  • Малые размеры благодаря технологии SMD.
  • Устойчивость к внешним воздействиям, особенно к температурным колебаниям.
  • Надежность и долговечность.

Минусы:

  • Высокая стоимость по сравнению с другими типами резонаторов.
  • Необходимость точного подбора и установки.
  • Отсутствие возможности регулировки частоты после установки.

Общее назначение:

  • Синхронизация цифровых устройств и микроконтроллеров.
  • Генерация времени в часах и других устройствах.
  • Системы управления и автоматики.
  • Различные цифровые приборы и устройства.

В каких устройствах применяется:

  • Часы (кварцевые).
  • Микроконтроллеры и системы программного обеспечения.
  • Радиоэлектронные устройства и системы.
  • Автомобильная электроника.
  • Медицинское оборудование и другие цифровые устройства.
Выбрано: Показать

Характеристики CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Тип
    kHz Crystal (Tuning Fork)
  • Частота
    32.768 kHz
  • Допустимое отклонение частоты
    ±20ppm
  • Ёмкость нагрузки
    12.5pF
  • ESR (эквивалентное последовательное сопротивление)
    70 kOhms
  • Рабочий режим
    Fundamental
  • Рабочая температура
    -40°C ~ 125°C
  • Номинальные данные (классы)
    AEC-Q200
  • Вид монтажа
    Surface Mount
  • Корпус
    2-SMD, No Lead
  • Размеры
    0.126" L x 0.059" W (3.20mm x 1.50mm)
  • Высота (Максимум)
    0.026" (0.65mm)

Техническая документация

 CM7V-T1A-32.768KHZ-12.5PF-20PPM-TB-QA.pdf
pdf. 0 kb
  • 18181 шт
    3-6 недель
  • Количество
    Цена
  • 1
    96 ₽
  • 25
    80 ₽
  • 100
    73 ₽
  • 500
    67 ₽
  • 2000
    67 ₽

Кешбэк 1 балл
