CNY172SVM

CNY172SVM

CNY172SVM
;
CNY172SVM

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CNY172SVM при покупке от 1 шт 126.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY172SVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY172SVM

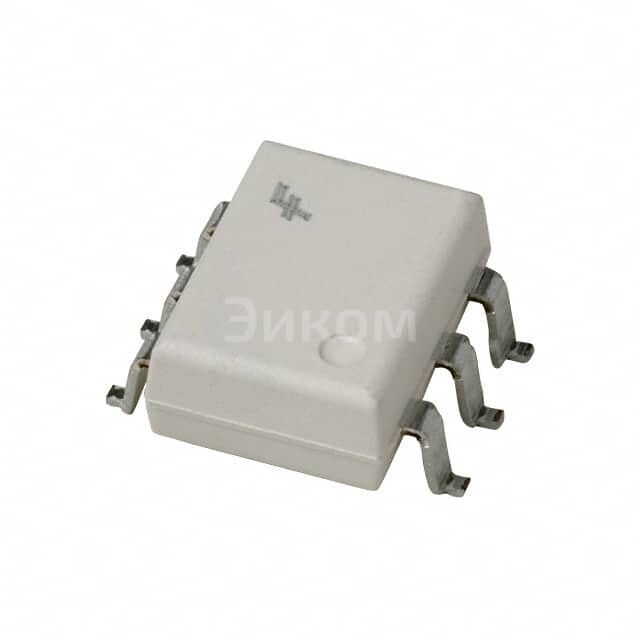

CNY172SVM onsemi / Fairchild TRANSISTOR OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Максимальный ток нагрузки: 500 mA
    • Максимальное напряжение питания: 30 V
    • Тип выхода: Биполярный транзистор
    • Минимальное напряжение включения: 1.2 V
    • Максимальная скорость перехода: 400 ns
  • Плюсы:
    • Высокая скорость передачи сигнала
    • Высокая надежность благодаря изоляции оптоизолированного выхода
    • Устойчивость к электромагнитным помехам
  • Минусы:
    • Высокое потребление энергии по сравнению с другими типами оптоизолированных выходов
    • Требует дополнительных компонентов для управления током
  • Общее назначение:
    • Изолирование цифровых сигналов в электронных устройствах
    • Передача сигналов между разными потенциальными уровнями
    • Защита от вредоносных воздействий и электромагнитных помех
  • В каких устройствах применяется:
    • Автомобильных системах управления двигателем
    • Промышленных контроллерах и системах автоматизации
    • Системах связи и коммуникаций
    • Электронных приборах, требующих изоляции
Выбрано: Показать

Характеристики CNY172SVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    63% @ 10mA
  • Коэффициент усиления по току (Макс)
    125% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    CNY172

Техническая документация

CNY172SVM.pdf
pdf. 0 kb
  • 994 шт
    3-6 недель
  • Количество
    Цена
  • 1
    126 ₽
  • 100
    64 ₽
  • 1000
    49 ₽
  • 5000
    43 ₽
  • 25000
    39 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена CNY172SVM при покупке от 1 шт 126.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY172SVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY172SVM

CNY172SVM onsemi / Fairchild TRANSISTOR OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Максимальный ток нагрузки: 500 mA
    • Максимальное напряжение питания: 30 V
    • Тип выхода: Биполярный транзистор
    • Минимальное напряжение включения: 1.2 V
    • Максимальная скорость перехода: 400 ns
  • Плюсы:
    • Высокая скорость передачи сигнала
    • Высокая надежность благодаря изоляции оптоизолированного выхода
    • Устойчивость к электромагнитным помехам
  • Минусы:
    • Высокое потребление энергии по сравнению с другими типами оптоизолированных выходов
    • Требует дополнительных компонентов для управления током
  • Общее назначение:
    • Изолирование цифровых сигналов в электронных устройствах
    • Передача сигналов между разными потенциальными уровнями
    • Защита от вредоносных воздействий и электромагнитных помех
  • В каких устройствах применяется:
    • Автомобильных системах управления двигателем
    • Промышленных контроллерах и системах автоматизации
    • Системах связи и коммуникаций
    • Электронных приборах, требующих изоляции
Выбрано: Показать

Характеристики CNY172SVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    63% @ 10mA
  • Коэффициент усиления по току (Макс)
    125% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    CNY172

Техническая документация

CNY172SVM.pdf
pdf. 0 kb
