CNY17F2TVM

CNY17F2TVM

CNY17F2TVM
;
CNY17F2TVM

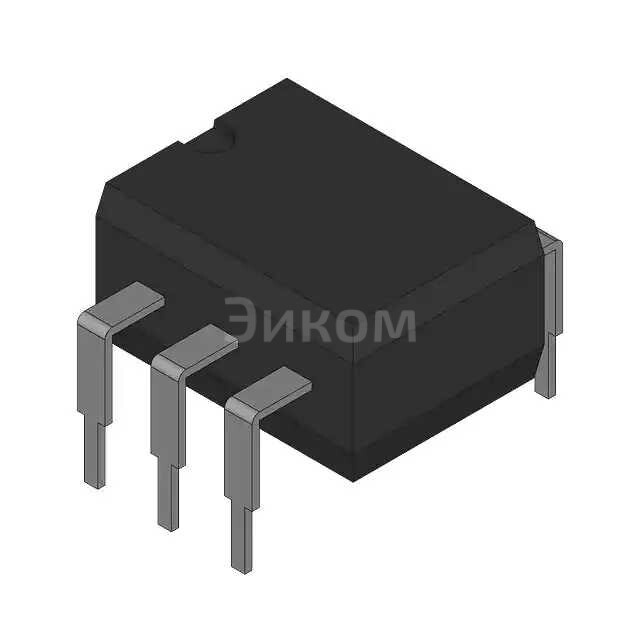

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CNY17F2TVM при покупке от 1 шт 119.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY17F2TVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY17F2TVM

CNY17F2TVM onsemi / Fairchild Оптрон: TRANSISTOR OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Напряжение прямого тока (VDC) — до 50 В
    • Потребляемый ток (ION) — 20 мА
    • Потребляемый ток при отключении (IOFF) — 2 мА
    • Коэффициент передачи — до 90%
    • Время переключения (tON, tOFF) — 100 нс
  • Плюсы:
    • Высокая скорость переключения
    • Устойчивость к электромагнитным помехам
    • Высокий коэффициент передачи
    • Малый потребляемый ток
  • Минусы:
    • Стоимость выше, чем у других типов оптронов
    • Требует дополнительного термического проектирования
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Передача сигналов между различными цепями с разными уровнем напряжений
    • Защита цифровых сигналов от вредных воздействий
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Инверторы и преобразователи
    • Домашняя бытовая техника
Выбрано: Показать

Характеристики CNY17F2TVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    63% @ 10mA
  • Коэффициент усиления по току (Макс)
    125% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    CNY17F2

Техническая документация

CNY17F2TVM.pdf
pdf. 0 kb
  • 1055 шт
    3-6 недель
  • Количество
    Цена
  • 1
    119 ₽
  • 100
    59 ₽
  • 1000
    46 ₽
  • 5000
    40 ₽
  • 25000
    36 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена CNY17F2TVM при покупке от 1 шт 119.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY17F2TVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY17F2TVM

CNY17F2TVM onsemi / Fairchild Оптрон: TRANSISTOR OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Напряжение прямого тока (VDC) — до 50 В
    • Потребляемый ток (ION) — 20 мА
    • Потребляемый ток при отключении (IOFF) — 2 мА
    • Коэффициент передачи — до 90%
    • Время переключения (tON, tOFF) — 100 нс
  • Плюсы:
    • Высокая скорость переключения
    • Устойчивость к электромагнитным помехам
    • Высокий коэффициент передачи
    • Малый потребляемый ток
  • Минусы:
    • Стоимость выше, чем у других типов оптронов
    • Требует дополнительного термического проектирования
  • Общее назначение:
    • Изоляция цифровых сигналов
    • Передача сигналов между различными цепями с разными уровнем напряжений
    • Защита цифровых сигналов от вредных воздействий
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Инверторы и преобразователи
    • Домашняя бытовая техника
Выбрано: Показать

Характеристики CNY17F2TVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    63% @ 10mA
  • Коэффициент усиления по току (Макс)
    125% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    CNY17F2

Техническая документация

CNY17F2TVM.pdf
pdf. 0 kb
