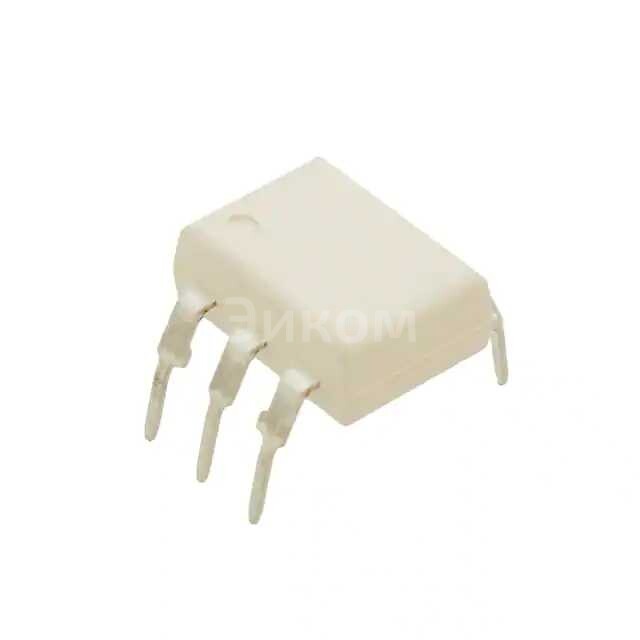

CNY17F3TVM

CNY17F3TVM

CNY17F3TVM
;
CNY17F3TVM

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена CNY17F3TVM при покупке от 1 шт 119.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY17F3TVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY17F3TVM

CNY17F3TVM onsemi OPTOISO 4.17KV TRANS 6DIP — это optocoupler (оптоизолированный трансивер) производства onsemi. Основные параметры и характеристики:

  • Входное напряжение: до 4.17 кВ
  • Тип: optocoupler
  • Количество контактов: 6DIP (двойной интегральный пакет)
  • Тип передачи: транзисторный

Плюсы:

  • Высокая изоляция (до 4.17 кВ)
  • Стабильность работы при различных температурных условиях
  • Малый размер и компактность
  • Долгий срок службы

Минусы:

  • Сложность проектирования схемы из-за необходимости обеспечения правильного подключения
  • Затратность по сравнению с другими типами изолированных трансиверов

Общее назначение:

  • Изоляция сигналов между различными электрическими цепями
  • Защита от межсетевых помех
  • Увеличение уровня безопасности в электронных устройствах

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Энергетических системах
  • Автоматизированных системах управления
Выбрано: Показать

Характеристики CNY17F3TVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Коэффициент усиления по току (Макс)
    200% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    CNY17F3

Техническая документация

CNY17F3TVM.pdf
pdf. 0 kb
  • 576 шт
    3-6 недель
  • Количество
    Цена
  • 1
    119 ₽
  • 100
    60 ₽
  • 1000
    46 ₽
  • 5000
    40 ₽
  • 25000
    36 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена CNY17F3TVM при покупке от 1 шт 119.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CNY17F3TVM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CNY17F3TVM

CNY17F3TVM onsemi OPTOISO 4.17KV TRANS 6DIP — это optocoupler (оптоизолированный трансивер) производства onsemi. Основные параметры и характеристики:

  • Входное напряжение: до 4.17 кВ
  • Тип: optocoupler
  • Количество контактов: 6DIP (двойной интегральный пакет)
  • Тип передачи: транзисторный

Плюсы:

  • Высокая изоляция (до 4.17 кВ)
  • Стабильность работы при различных температурных условиях
  • Малый размер и компактность
  • Долгий срок службы

Минусы:

  • Сложность проектирования схемы из-за необходимости обеспечения правильного подключения
  • Затратность по сравнению с другими типами изолированных трансиверов

Общее назначение:

  • Изоляция сигналов между различными электрическими цепями
  • Защита от межсетевых помех
  • Увеличение уровня безопасности в электронных устройствах

Применяется в:

  • Автомобильной электронике
  • Промышленном оборудовании
  • Энергетических системах
  • Автоматизированных системах управления
Выбрано: Показать

Характеристики CNY17F3TVM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Коэффициент усиления по току (Макс)
    200% @ 10mA
  • Время включения / выключения (номинальное)
    2µs, 3µs
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3.5µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    70V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.35V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    CNY17F3

Техническая документация

CNY17F3TVM.pdf
pdf. 0 kb
