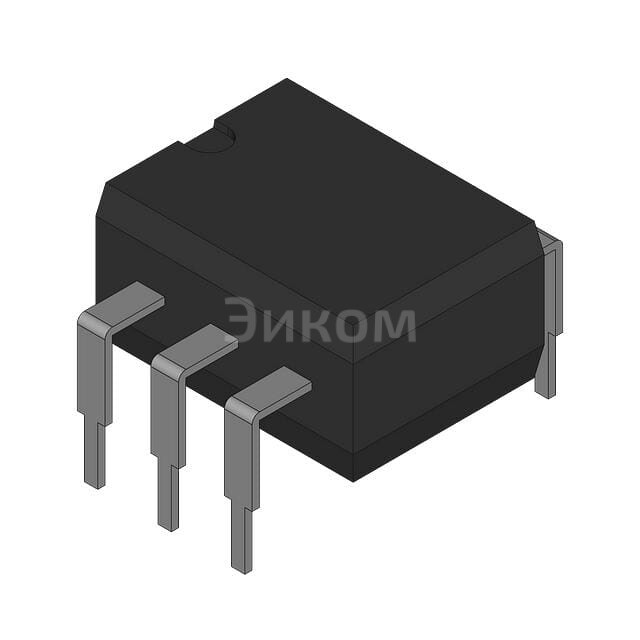

CNY17F3W

CNY17F3W – это оптопара с транзисторным выходным каскадом, произведённая Fairchild Semiconductor (теперь Onsemi). Она используется для гальванической развязки и передачи сигналов между схемами с разными уровнями напряжения.

Основные параметры:

• Тип выходного каскада: NPN транзистор
• Напряжение коллектор-эмиттер: Vceo (max) = 80 В
• Ток коллектора: Ic (max) = 60 мА
• Ток светодиода: If (max) = 60 мА
• Коэффициент тока усиления по току (CTR): Обычно от 50 до 300% (зависит от партии)
• Напряжение прямого тока светодиода: Vf (typ) = 1.2 В при 20 мА
• Скорость нарастания/спада: Δt (typ) = 5 мкс
• Изоляционное напряжение: 5300 Вrms

Плюсы:

• Высокая скорость переключения
• Высокое изоляционное напряжение, обеспечивающее безопасность и надёжность
• Простота использования и подключения
• Широкий диапазон рабочих температур

Минусы:

• Относительно низкая скорость, по сравнению с некоторыми другими типами оптопар (например, на основе ШИМ)
• Зависимость CTR от температуры и партии
• Нелинейность характеристики передачи

Общее назначение:

CNY17F3W используется для гальванической развязки, управления нагрузкой (например, реле, лампы, двигатели) от логических схем, буферизации сигналов, и в схемах управления питанием.

Применение:

• Импульсные источники питания (SMPS)
• Управление двигателями
• Логические схемы управления
• Интерфейсные цепи
• Системы безопасности и промышленной автоматизации
• Входные цепи микроконтроллеров (для защиты от перенапряжений)
