Каталог
Сенсоры, Датчики
Датчики тока
CZ3AG1
  • В избранное
  • В сравнение
CZ3AG1

CZ3AG1

CZ3AG1
;
CZ3AG1

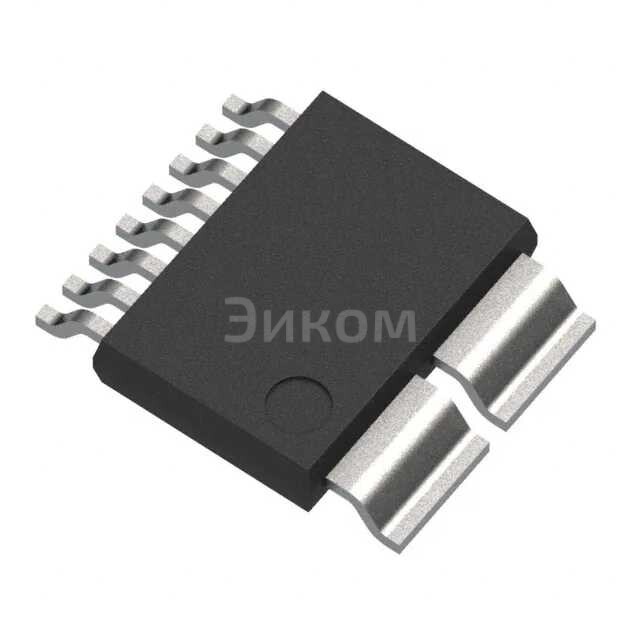

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Asahi Kasei Microdevices
  • Артикул:
    CZ3AG1
  • Описание:
    3V OUTPUT ACCURATE CORELESS CURRВсе характеристики

Минимальная цена CZ3AG1 при покупке от 1 шт 1102.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить CZ3AG1 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание CZ3AG1

CZ3AG1 — это интегральный сенсорный датчик тока, выпущенный компанией Asahi Kasei Microdevices (AKM). Данный датчик предназначен для измерения тока с высокой точностью.

  • Основные параметры:
    • Выходное напряжение: 3 В
    • Точность: до ±0.5% от полного диапазона
    • Диапазон измерений: до ±20 А
    • Тип: без ядра (coreless)
  • Плюсы:
    • Высокая точность измерений
    • Безопасность использования без магнитного ядра
    • Устойчивость к помехам
    • Малый размер и легкость интеграции
  • Минусы:
    • Выходное напряжение 3 В может потребовать дополнительной обработки сигнала
    • Необходимо наличие стабильного источника питания

Общее назначение: Датчик используется для измерения тока в различных приложениях, требующих высокую точность и надежность. Он широко применяется в:

  • Автомобильной электронике
  • Промышленных системах управления
  • Системах энергосбережения
  • Электрических приборах и устройствах
Выбрано: Показать

Характеристики CZ3AG1

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Для измерения
    AC/DC
  • Тип сенсора
    Hall Effect, Open Loop
  • Чувствительность по току
    11.6A
  • Количество каналов
    1
  • Выход
    Voltage
  • Чуствительность
    120mV/A
  • Линейная зависимость
    ±0.6%
  • Точность
    ±2.1%
  • Напряжение питания
    4.5V ~ 5.5V
  • Время отклика
    3.6µs
  • Ток питания (макс)
    17mA (Typ)
  • Рабочая температура
    -40°C ~ 85°C (TA)
  • Поляризация
    Bidirectional
  • Вид монтажа
    Surface Mount
  • Корпус
    16-PowerSOIC (0.303", 7.70mm Width), 10 Leads
  • Исполнение корпуса
    10-SMD
  • Base Product Number
    CZ3AG

Техническая документация

 CZ3AG1.pdf
pdf. 0 kb
  • 946 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 102 ₽
  • 5
    993 ₽
  • 10
    952 ₽
  • 25
    902 ₽
  • 50
    869 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
