Каталог
Переключатели
DIP-переключатели

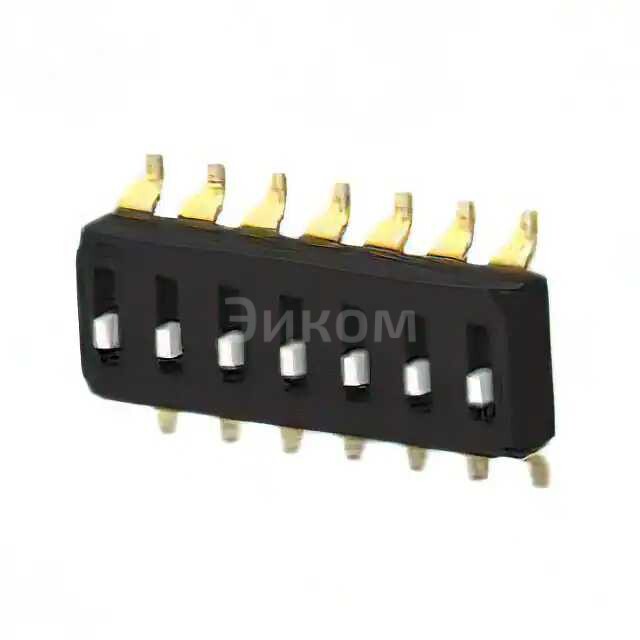

EDS07SGNNTR04Q
  • В избранное
  • В сравнение
EDS07SGNNTR04Q

EDS07SGNNTR04Q

EDS07SGNNTR04Q
;
EDS07SGNNTR04Q

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    TE Connectivity ALCOSWITCH Switches
  • Артикул:
    EDS07SGNNTR04Q
  • Описание:
    END STACK DIP 7P G RAISED T&RВсе характеристики

Минимальная цена EDS07SGNNTR04Q при покупке от 1 шт 472.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EDS07SGNNTR04Q с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EDS07SGNNTR04Q

EDS07SGNNTR04Q TE Connectivity ALCOSWITCH Switches END STACK DIP 7P G RAISED T&R

  • Основные параметры:
    • Количество контактов: 7
    • Тип контакта: DIP (Dual In-line Package)
    • Монтаж:Raised T&R (Raised Terminal & Ring Terminals)
    • Производитель: TE Connectivity
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к механическим нагрузкам
    • Простота установки и подключения
    • Поддержка высоких температурных условий
  • Минусы:
    • Цена выше по сравнению с другими типами контактов
    • Необходимо использование специальных инструментов для установки
  • Общее назначение:
    • Передача электрического тока между различными компонентами электронной сборки
    • Защита электрических цепей от перегрузок и скачков напряжения
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Медицинское оборудование
    • Промышленное оборудование
    • Измерительные приборы
    • Авиа- и космическая техника
Выбрано: Показать

Характеристики EDS07SGNNTR04Q

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Схема
    SPST
  • Количество позиций
    7
  • Current Rating (Amps)
    25mA
  • Номинальное напряжение
    24VDC
  • Тип актуатора
    Slide (Standard)
  • Совместимые серии
    Raised
  • Материал контактов
    Copper Alloy
  • Покрытие контактов
    Gold
  • Высота над платой
    0.150" (3.80mm)
  • Вид монтажа
    Surface Mount
  • Тип выводов
    Gull Wing
  • Шаг
    0.100" (2.54mm), Full
  • Поддающийся очистке водой
    No
  • Рабочая температура
    -20°C ~ 85°C
  • Материал корпуса
    Polyamide (PA), Nylon
  • Длина
    0.696" (17.68mm)
  • Mechanical Life
    2,000 Cycles
  • Electrical Life
    2,000 Cycles
  • Base Product Number
    EDS07

Техническая документация

 EDS07SGNNTR04Q.pdf
pdf. 0 kb
  • 724 шт
    3-6 недель
  • Количество
    Цена
  • 1
    472 ₽
  • 10
    397 ₽
  • 25
    368 ₽
  • 100
    328 ₽
  • 250
    304 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    TE Connectivity ALCOSWITCH Switches
  • Артикул:
    EDS07SGNNTR04Q
  • Описание:
    END STACK DIP 7P G RAISED T&RВсе характеристики

Минимальная цена EDS07SGNNTR04Q при покупке от 1 шт 472.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EDS07SGNNTR04Q с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EDS07SGNNTR04Q

EDS07SGNNTR04Q TE Connectivity ALCOSWITCH Switches END STACK DIP 7P G RAISED T&R

  • Основные параметры:
    • Количество контактов: 7
    • Тип контакта: DIP (Dual In-line Package)
    • Монтаж:Raised T&R (Raised Terminal & Ring Terminals)
    • Производитель: TE Connectivity
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к механическим нагрузкам
    • Простота установки и подключения
    • Поддержка высоких температурных условий
  • Минусы:
    • Цена выше по сравнению с другими типами контактов
    • Необходимо использование специальных инструментов для установки
  • Общее назначение:
    • Передача электрического тока между различными компонентами электронной сборки
    • Защита электрических цепей от перегрузок и скачков напряжения
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Медицинское оборудование
    • Промышленное оборудование
    • Измерительные приборы
    • Авиа- и космическая техника
Выбрано: Показать

Характеристики EDS07SGNNTR04Q

  • Package
    Tape & Reel (TR)
  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Схема
    SPST
  • Количество позиций
    7
  • Current Rating (Amps)
    25mA
  • Номинальное напряжение
    24VDC
  • Тип актуатора
    Slide (Standard)
  • Совместимые серии
    Raised
  • Материал контактов
    Copper Alloy
  • Покрытие контактов
    Gold
  • Высота над платой
    0.150" (3.80mm)
  • Вид монтажа
    Surface Mount
  • Тип выводов
    Gull Wing
  • Шаг
    0.100" (2.54mm), Full
  • Поддающийся очистке водой
    No
  • Рабочая температура
    -20°C ~ 85°C
  • Материал корпуса
    Polyamide (PA), Nylon
  • Длина
    0.696" (17.68mm)
  • Mechanical Life
    2,000 Cycles
  • Electrical Life
    2,000 Cycles
  • Base Product Number
    EDS07

Техническая документация

 EDS07SGNNTR04Q.pdf
pdf. 0 kb
