Каталог
Магнитные компоненты - Катушки трансформатора, Катушки индуктивности
Ферритовые сердечники
EFD15/8/5-3F36-S
  • В избранное
  • В сравнение

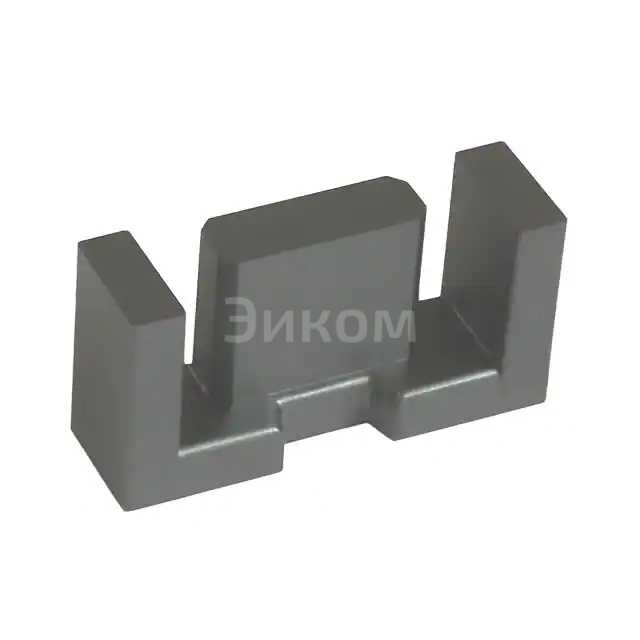

EFD15/8/5-3F36-S

EFD15/8/5-3F36-S

Loading...

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Ferroxcube
  • Артикул:
    EFD15/8/5-3F36-S
  • Описание:
    FERRITE CORE 2PC SETВсе характеристики

Минимальная цена EFD15/8/5-3F36-S при покупке от 1 шт 421.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EFD15/8/5-3F36-S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EFD15/8/5-3F36-S

EFD15/8/5-3F36-S Ferroxcube FERRITE CORE 2PC SET

  • Основные параметры:
    • Форма: FERRITE CORE
    • Количество: 2PC SET
    • Маркировка: EFD15/8/5-3F36-S
  • Плюсы:
    • Высокая стабильность магнитных характеристик
    • Долговечность при работе в различных условиях
    • Экономичность в использовании материала
    • Устойчивость к температурным изменениям
  • Минусы:
    • Низкая магнитная проницаемость по сравнению с другими типами магнитных материалов
    • Требует более сложной обработки
  • Общее назначение:
    • Использование в датчиках и преобразователях тока
    • Работа в системах измерения электрических параметров
    • Применение в управляющих устройствах
  • В каких устройствах применяется:
    • Аналоговые и цифровые трансформаторы
    • Передатчики и приемники радиосигналов
    • Магнитные реле и другие управляющие устройства
Выбрано: Показать

Характеристики EFD15/8/5-3F36-S

  • Тип сердечника
    EFD
  • Исполнение корпуса
    EFD 15 x 8 x 5
  • Материал
    3F36
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Effective Permeability (µe)
    1170
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    2.27
  • Эффективная длина (le) mm
    34
  • Effective Area (Ae) mm&#178;
    15
  • Minimum Core Cross Section (Amin) mm&#178;
    12.2
  • Effective Magnetic Volume (Ve) mm&#179;
    510
  • Покрытие
    Uncoated
  • Высота
    0.295" (7.50mm)
  • Длина
    0.591" (15.00mm)
  • Ширина
    0.183" (4.65mm)

Техническая документация

 EFD15/8/5-3F36-S.pdf
pdf. 0 kb
  • 1114 шт
    3-6 недель
  • Количество
    Цена
  • 1
    421 ₽
  • 10
    290 ₽
  • 25
    248 ₽
  • 50
    219 ₽
  • 100
    191 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • В избранное
  • В сравнение
  • Производитель:
    Ferroxcube
  • Артикул:
    EFD15/8/5-3F36-S
  • Описание:
    FERRITE CORE 2PC SETВсе характеристики

Минимальная цена EFD15/8/5-3F36-S при покупке от 1 шт 421.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EFD15/8/5-3F36-S с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EFD15/8/5-3F36-S

EFD15/8/5-3F36-S Ferroxcube FERRITE CORE 2PC SET

  • Основные параметры:
    • Форма: FERRITE CORE
    • Количество: 2PC SET
    • Маркировка: EFD15/8/5-3F36-S
  • Плюсы:
    • Высокая стабильность магнитных характеристик
    • Долговечность при работе в различных условиях
    • Экономичность в использовании материала
    • Устойчивость к температурным изменениям
  • Минусы:
    • Низкая магнитная проницаемость по сравнению с другими типами магнитных материалов
    • Требует более сложной обработки
  • Общее назначение:
    • Использование в датчиках и преобразователях тока
    • Работа в системах измерения электрических параметров
    • Применение в управляющих устройствах
  • В каких устройствах применяется:
    • Аналоговые и цифровые трансформаторы
    • Передатчики и приемники радиосигналов
    • Магнитные реле и другие управляющие устройства
Выбрано: Показать

Характеристики EFD15/8/5-3F36-S

  • Тип сердечника
    EFD
  • Исполнение корпуса
    EFD 15 x 8 x 5
  • Материал
    3F36
  • Допуск
    ±25%
  • Зазор
    Ungapped
  • Effective Permeability (&#181;e)
    1170
  • Core Factor (&#931;I/A) mm<sup>-1</sup>
    2.27
  • Эффективная длина (le) mm
    34
  • Effective Area (Ae) mm&#178;
    15
  • Minimum Core Cross Section (Amin) mm&#178;
    12.2
  • Effective Magnetic Volume (Ve) mm&#179;
    510
  • Покрытие
    Uncoated
  • Высота
    0.295" (7.50mm)
  • Длина
    0.591" (15.00mm)
  • Ширина
    0.183" (4.65mm)

Техническая документация

 EFD15/8/5-3F36-S.pdf
pdf. 0 kb
