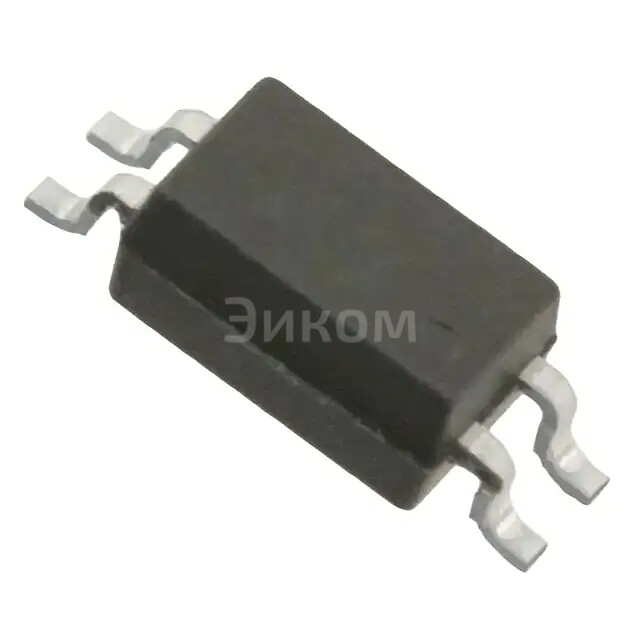

EL3H7(TA)-VG

EL3H7(TA)-VG

EL3H7(TA)-VG
;
EL3H7(TA)-VG

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Everlight Electronics Co Ltd
  • Артикул:
    EL3H7(TA)-VG
  • Описание:
    Оптрон: OPTOISOLATOR 3.75KV TRANS 4-SSOPВсе характеристики

Минимальная цена EL3H7(TA)-VG при покупке от 1 шт 74.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EL3H7(TA)-VG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EL3H7(TA)-VG

EL3H7(TA)-VG EVERLIGHT Оптрон: OPTOISOLATOR 3.75KV TRANS 4-SSOP

  • Основные параметры:
    • Рейтинговый изолирующий напряжение: 3.75 кВ
    • Тип корпуса: 4-SSOP (4-Pin Small-Scale Outline Package)
    • Количество каналов: 1
    • Транзисторный тип: 4-канальный
    • Ток ввода: 16 мА
    • Ток выхода: 100 мА
  • Плюсы:
    • Высокое изолирующее напряжение (3.75 кВ), обеспечивающее надежную защиту от вольтовых скачков и перенапряжений.
    • Малый размер корпуса (4-SSOP), что позволяет экономить место на печатной плате.
    • Надежность и стабильность работы благодаря использованию оптического каскадирования.
  • Минусы:
    • Высокая стоимость по сравнению с менее изолированными аналогами.
    • Ограниченная мощность выходного тока (100 мА).
  • Общее назначение:
    • Изоляция сигналов между различными цепями электронных устройств.
    • Защита от вольтовых скачков и перенапряжений.
    • Передача данных между разными логическими уровнями.
  • Применение в устройствах:
    • Автомобильных системах.
    • Электронных приборах для промышленного применения.
    • Медицинских аппаратах.
    • Устройствах, требующих высокого уровня изоляции.
Выбрано: Показать

Характеристики EL3H7(TA)-VG

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    5µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    4-SSOP
  • Base Product Number
    EL3H7

Техническая документация

EL3H7(TA)-VG.pdf
pdf. 0 kb
  • 179974 шт
    3-6 недель
  • Количество
    Цена
  • 1
    74 ₽
  • 100
    36 ₽
  • 1000
    27 ₽
  • 5000
    23 ₽
  • 15000
    21.3 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

  • Производитель:
    Everlight Electronics Co Ltd
  • Артикул:
    EL3H7(TA)-VG
  • Описание:
    Оптрон: OPTOISOLATOR 3.75KV TRANS 4-SSOPВсе характеристики

Минимальная цена EL3H7(TA)-VG при покупке от 1 шт 74.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить EL3H7(TA)-VG с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание EL3H7(TA)-VG

EL3H7(TA)-VG EVERLIGHT Оптрон: OPTOISOLATOR 3.75KV TRANS 4-SSOP

  • Основные параметры:
    • Рейтинговый изолирующий напряжение: 3.75 кВ
    • Тип корпуса: 4-SSOP (4-Pin Small-Scale Outline Package)
    • Количество каналов: 1
    • Транзисторный тип: 4-канальный
    • Ток ввода: 16 мА
    • Ток выхода: 100 мА
  • Плюсы:
    • Высокое изолирующее напряжение (3.75 кВ), обеспечивающее надежную защиту от вольтовых скачков и перенапряжений.
    • Малый размер корпуса (4-SSOP), что позволяет экономить место на печатной плате.
    • Надежность и стабильность работы благодаря использованию оптического каскадирования.
  • Минусы:
    • Высокая стоимость по сравнению с менее изолированными аналогами.
    • Ограниченная мощность выходного тока (100 мА).
  • Общее назначение:
    • Изоляция сигналов между различными цепями электронных устройств.
    • Защита от вольтовых скачков и перенапряжений.
    • Передача данных между разными логическими уровнями.
  • Применение в устройствах:
    • Автомобильных системах.
    • Электронных приборах для промышленного применения.
    • Медицинских аппаратах.
    • Устройствах, требующих высокого уровня изоляции.
Выбрано: Показать

Характеристики EL3H7(TA)-VG

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    600% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    5µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    80V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.2V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -55°C ~ 110°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SOIC (0.173", 4.40mm Width)
  • Исполнение корпуса
    4-SSOP
  • Base Product Number
    EL3H7

Техническая документация

EL3H7(TA)-VG.pdf
pdf. 0 kb
