EVAL-ADN4680EEBZ

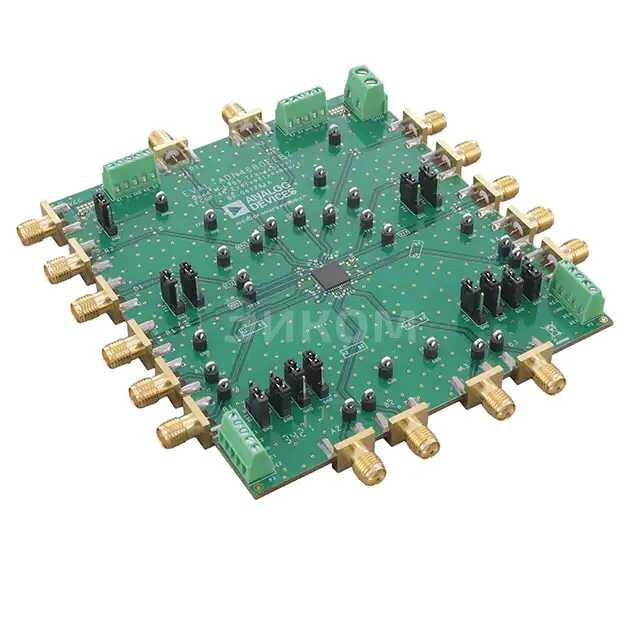

EVAL-ADN4680EEBZ – это оценочная плата (evaluation board) от Analog Devices Inc., предназначенная для тестирования и разработки с использованием высокоскоростного LVDS-изолятора ADN4680E. Она позволяет инженерам быстро оценить производительность и функциональность микросхемы ADN4680E в различных приложениях.

Основные параметры (для микросхемы ADN4680E, которую оценивает плата):

• Тип: Четырехканальный, высокоскоростной LVDS-изолятор.
• Скорость передачи данных: До 600 Мбит/с на канал.
• Количество каналов: 4 (3 вперед, 1 назад или 4 вперед).
• Напряжение изоляции: Высокое, типично 2500V RMS (зависит от конкретной версии, но для ADN4680E это стандарт).
• Тип изоляции: iCoupler (собственная технология Analog Devices на основе трансформаторной изоляции).
• Напряжение питания: Широкий диапазон, обычно от 2.5 В до 5.5 В.
• Задержка распространения: Низкая, типично 2.5 нс.
• Джиттер: Низкий.
• Диапазон рабочих температур: Промышленный (от -40°C до +125°C).

Плюсы:

• Позволяет быстро и легко оценить производительность ADN4680E без необходимости проектирования собственной печатной платы.
• Обеспечивает доступ ко всем выводам микросхемы для измерения и отладки.
• Имеет разъемы для удобного подключения к тестовому оборудованию и внешним системам.
• Поддерживает различные режимы работы ADN4680E.
• Высокая скорость передачи данных с сохранением целостности сигнала благодаря LVDS.
• Надежная гальваническая изоляция, защищающая от земляных петель и перепадов напряжения.
• Низкая задержка и джиттер для критически важных по времени приложений.

Минусы:

• Является оценочной платой, а не готовым продуктом, поэтому может не подходить для конечного использования без дальнейшей интеграции.
• Может быть относительно дорогой для одноразового использования, если требуется только одна или две микросхемы.
• Требует внешнего источника питания и тестового оборудования для полноценной работы.

Общее назначение:

Основное назначение EVAL-ADN4680EEBZ – это предоставление инженерам-разработчикам платформы для оценки, прототипирования и отладки приложений, требующих высокоскоростной гальванической изоляции сигналов LVDS. Она используется для проверки функциональности ADN4680E, измерения его характеристик, а также для разработки и тестирования программного обеспечения и аппаратных интерфейсов, взаимодействующих с изолированным каналом LVDS.

В каких устройствах применяется (микросхема ADN4680E, которую оценивает плата):

• Промышленная автоматизация: Изоляция между контроллерами и приводами, датчиками, исполнительными механизмами.
• Медицинское оборудование: Изоляция между пациентом и аппаратурой для безопасности.
• Системы связи: Изоляция между различными секциями телекоммуникационного оборудования.
• Тестовое и измерительное оборудование: Изоляция для защиты чувствительных схем.
• Системы управления двигателями: Изоляция сигналов обратной связи и управления.
• Источники питания: Изоляция цепей управления от высоковольтных шин.
• Приложения с распределенными системами и потенциальными разностями земляных потенциалов.
• Высокоскоростные интерфейсы данных, требующие гальванической изоляции.
