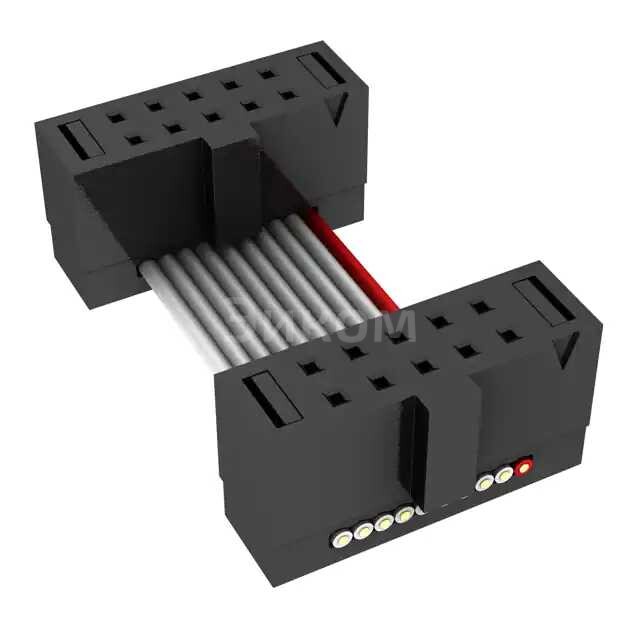

FFSD-05-D-03.50-01-N

FFSD-05-D-03.50-01-N от Samtec Inc. представляет собой гнездовой IDC-разъем (Insulation Displacement Connector) с шагом 0.050 x 0.050 дюйма (1.27 x 1.27 мм).

• Основные параметры:
• Тип разъема: Гнездовой IDC (Female IDC Assy)
• Шаг контактов (расстояние между центрами контактов): 0.050 x 0.050 дюйма (1.27 x 1.27 мм)
• Количество контактов: 10 (поскольку "05" в FFSD-05 обычно указывает на 5 пар контактов, что дает 10 контактов для однорядного или 2x5 для двухрядного, а "D" в FFSD-05-D указывает на двухрядное исполнение, то это 2x5 = 10 контактов)
• Длина кабеля (или длина контакта): 0.03.50 дюйма (не совсем стандартное обозначение для длины кабеля, скорее всего, относится к длине контакта или другой геометрической характеристике, но без дополнительной информации сложно определить точно).
• Покрытие контактов: "N" обычно означает олово (Tin) на никелевом подслое.
• Серия: FFSD (Samtec Inc. High-Reliability IDC Cable Assemblies)
• Общее назначение:
• Предназначен для быстрого и надежного соединения плоских ленточных кабелей с печатными платами или другими электронными компонентами. Технология IDC позволяет устанавливать контакты путем смещения изоляции кабеля, без необходимости зачистки проводов.
• Плюсы:
• Быстрая и легкая сборка без пайки, что снижает трудозатраты и время производства.
• Высокая плотность контактов благодаря малому шагу.
• Надежное газонепроницаемое соединение.
• Экономичное решение для массового производства.
• Подходит для приложений, требующих многоконтактных соединений в ограниченном пространстве.
• Минусы:
• Требуется специальный инструмент для обжима (хотя есть и ручные инструменты).
• Соединение неразъемное без повреждения кабеля (хотя существуют и съемные варианты).
• Чувствительность к качеству кабеля и точности обжима для обеспечения надежности.
• Может быть менее устойчив к вибрациям и механическим нагрузкам по сравнению с паяными соединениями в некоторых случаях.
• Применяется в устройствах:
• Внутренние соединения в компьютерах и периферийных устройствах (например, подключение жестких дисков, оптических приводов, фронтальных панелей).
• Промышленная автоматизация и управление.
• Телекоммуникационное оборудование.
• Измерительное оборудование.
• Медицинская электроника.
• Автомобильная электроника (в некоторых некритических приложениях).
• Различные встраиваемые системы и электронные модули, где требуется компактное и надежное соединение.
