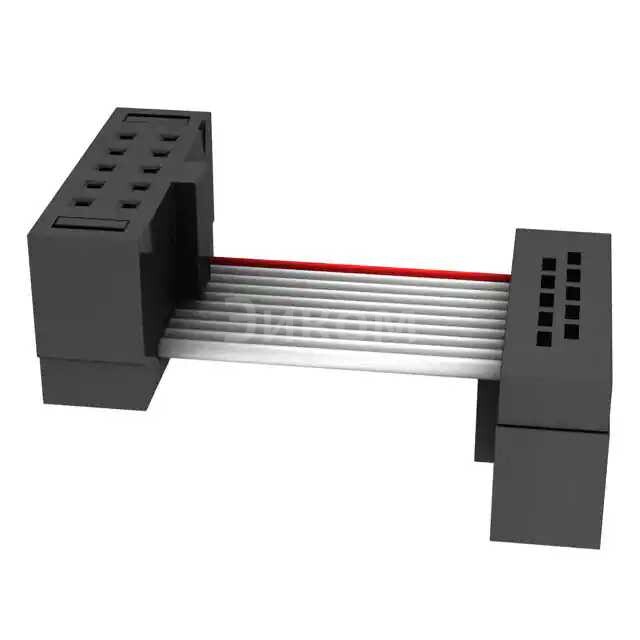

FFSD-05-D-04.00-01-N-R

Основные параметры:

• Наименование: FFSD-05-D-04.00-01-N-R
• Производитель: Samtec Inc.
• Тип разъема: Женский IDC (Insulation Displacement Connector)
• Шаг контактов: 0.050 дюйма (1.27 мм) по ширине и 0.050 дюйма (1.27 мм) по высоте (квадратная сетка)
• Количество контактов: 10 (05 соответствует количеству пар контактов, D означает двухрядный, соответственно 05 * 2 = 10 контактов)
• Длина кабеля (ориентировочно): 4.00 дюйма (около 10.16 см) - "04.00" в партномере часто указывает на длину кабеля для готовых решений IDC.
• Покрытие контактов: "N" обычно означает никелевое покрытие, но для IDC чаще всего это олово или золото поверх никеля на самих контактах для соединения с платой, а для IDC-части - олово.
• Ориентация: "R" может указывать на прямой (Right-angle) или обратный (Reverse) вариант, но для кабельных сборок IDC чаще всего это стандартная прямая ориентация.
• Тип кабеля: Плоский ленточный кабель (Ribbon Cable)
• Механизм соединения: Прокалывание изоляции (IDC)

Плюсы:

• Простота и скорость монтажа: IDC-соединение позволяет быстро и без пайки подключать плоский ленточный кабель.
• Надежность соединения: Многократное прокалывание изоляции обеспечивает газонепроницаемое и надежное электрическое соединение.
• Компактность: Малый шаг контактов (0.050 дюйма) позволяет создавать компактные соединения.
• Экономичность: Снижает затраты на сборку по сравнению с пайкой отдельных проводов.
• Стандартизация: Широко распространенный стандарт для подключения ленточных кабелей.

Минусы:

• Ограниченная ремонтопригодность: IDC-соединение не предназначено для частых переподключений или ремонта отдельных жил.
• Чувствительность к механическим нагрузкам: При сильных вибрациях или натяжениях возможно нарушение контакта.
• Требования к кабелю: Требуется специальный плоский ленточный кабель с определенной толщиной изоляции.
