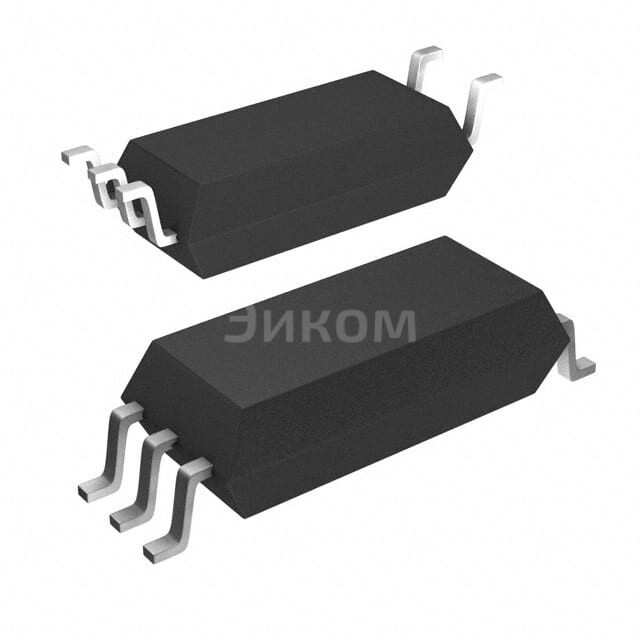

FOD8160

FOD8160

FOD8160
;
FOD8160

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена FOD8160 при покупке от 1 шт 649.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8160 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8160

FOD8160 onsemi OPTOISO 5KV OPEN COLLECTOR 5SOP — это оптоизолированный транзисторный ключ с отрицательным выводом (open collector) для цифровых сигналов. Он предназначен для обеспечения изоляции между двумя различными цепями.

  • Основные параметры:
    • Рейтинг напряжения: 5 кВ
    • Тип выхода: open collector
    • Количество пинов: 5
    • Форм-фактор: 5SOP (пакетная оболочка)
  • Плюсы:
    • Высокий уровень изоляции (5 кВ), что обеспечивает безопасность в электрических цепях
    • Отсутствие внутреннего резистора на выходе, что позволяет использовать его для подключения к общему источнику питания
    • Устойчивость к разрядам электростатического поля
  • Минусы:
    • Необходимо внешнее питание для обеспечения работы устройства
    • Невозможность прямого подключения к нагрузке без дополнительных компонентов

Общее назначение: Оно используется для обеспечения изоляции между цифровыми и аналоговыми цепями, защиты от электрических помех и обеспечения безопасности в различных приборах и системах.

  • В каких устройствах применяется:
    • Автомобильной электронике
    • Промышленном оборудовании
    • Электропитании и преобразовании энергии
    • Системах управления двигателем
Выбрано: Показать

Характеристики FOD8160

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    20kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    90ns, 80ns
  • Время нарастания / Время затухания (Номинальное)
    22ns, 9ns
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25mA
  • Напряжение питания
    3V ~ 5.5V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.362", 9.20mm Width), 5 Leads
  • Исполнение корпуса
    5-SOP
  • Base Product Number
    FOD816

Техническая документация

FOD8160.pdf
pdf. 0 kb
  • 1522 шт
    3-6 недель
  • Количество
    Цена
  • 1
    649 ₽
  • 10
    478 ₽
  • 100
    378 ₽
  • 500
    334 ₽
  • 1000
    319 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена FOD8160 при покупке от 1 шт 649.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8160 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8160

FOD8160 onsemi OPTOISO 5KV OPEN COLLECTOR 5SOP — это оптоизолированный транзисторный ключ с отрицательным выводом (open collector) для цифровых сигналов. Он предназначен для обеспечения изоляции между двумя различными цепями.

  • Основные параметры:
    • Рейтинг напряжения: 5 кВ
    • Тип выхода: open collector
    • Количество пинов: 5
    • Форм-фактор: 5SOP (пакетная оболочка)
  • Плюсы:
    • Высокий уровень изоляции (5 кВ), что обеспечивает безопасность в электрических цепях
    • Отсутствие внутреннего резистора на выходе, что позволяет использовать его для подключения к общему источнику питания
    • Устойчивость к разрядам электростатического поля
  • Минусы:
    • Необходимо внешнее питание для обеспечения работы устройства
    • Невозможность прямого подключения к нагрузке без дополнительных компонентов

Общее назначение: Оно используется для обеспечения изоляции между цифровыми и аналоговыми цепями, защиты от электрических помех и обеспечения безопасности в различных приборах и системах.

  • В каких устройствах применяется:
    • Автомобильной электронике
    • Промышленном оборудовании
    • Электропитании и преобразовании энергии
    • Системах управления двигателем
Выбрано: Показать

Характеристики FOD8160

  • Количество каналов
    1
  • Входы - Сторона 1/Сторона 2
    1/1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    20kV/µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Open Collector, Schottky Clamped
  • Выходной ток на канал
    50 mA
  • Скорость передачи данных
    10Mbps
  • Задержка распространения tpLH / tpHL (Макс)
    90ns, 80ns
  • Время нарастания / Время затухания (Номинальное)
    22ns, 9ns
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25mA
  • Напряжение питания
    3V ~ 5.5V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.362", 9.20mm Width), 5 Leads
  • Исполнение корпуса
    5-SOP
  • Base Product Number
    FOD816

Техническая документация

FOD8160.pdf
pdf. 0 kb
