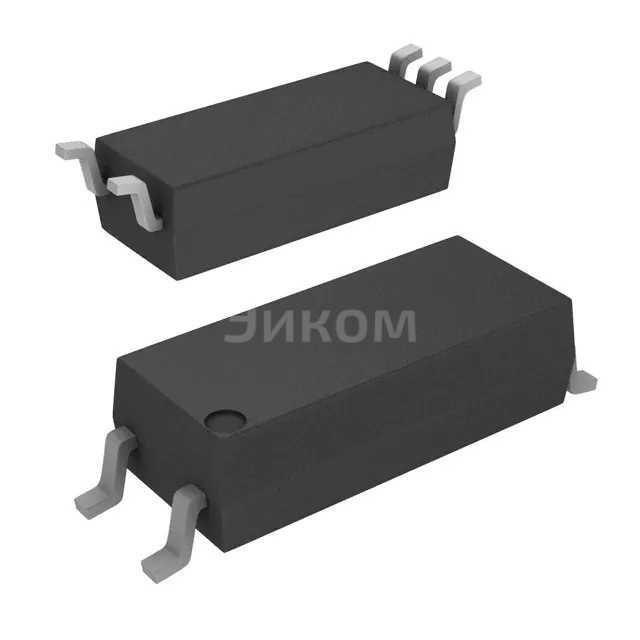

FOD8320R2

FOD8320R2

FOD8320R2
;
FOD8320R2

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена FOD8320R2 при покупке от 1 шт 1065.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8320R2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8320R2

FOD8320R2 onsemi OPTOISO 5KV 1CH GATE DRIVER 5SOP — это интегральный схема управления для полупроводниковых транзисторов.

  • Основные параметры:
    • Входное напряжение: до 5 кВ
    • Число каналов: 1
    • Пакет: 5-пиновый SOIC
    • Тип: оптоизолированный гейт-драйвер
  • Плюсы:
    • Высокая изоляция (5 кВ)
    • Защита от перенапряжений
    • Упрощение дизайна благодаря компактному размеру
    • Минимизация электромагнитных помех
  • Минусы:
    • Высокая стоимость по сравнению с неизолированными драйверами
    • Ограничения скорости передачи сигнала из-за оптического канала

Общее назначение: Использование в системах управления мощными полупроводниковыми транзисторами, например, MOSFET или IGBT, для обеспечения надежной изоляции между контролируемой частью системы и управляемой.

Применяется в:

  • Автомобильных системах
  • Промышленном оборудовании
  • Системах управления двигателей
  • Энергосберегающих приборах
Выбрано: Показать

Характеристики FOD8320R2

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    400ns, 400ns
  • Искажение длительности импульса (Макс)
    100ns
  • Время нарастания / Время затухания (Номинальное)
    60ns, 60ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    16V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.362", 9.20mm Width), 5 Leads
  • Исполнение корпуса
    5-SOP
  • Approval Agency
    UL
  • Base Product Number
    FOD8320

Техническая документация

FOD8320R2.pdf
pdf. 0 kb
  • 2100 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 065 ₽
  • 10
    798 ₽
  • 100
    640 ₽
  • 500
    579 ₽
  • 1000
    549 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена FOD8320R2 при покупке от 1 шт 1065.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8320R2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8320R2

FOD8320R2 onsemi OPTOISO 5KV 1CH GATE DRIVER 5SOP — это интегральный схема управления для полупроводниковых транзисторов.

  • Основные параметры:
    • Входное напряжение: до 5 кВ
    • Число каналов: 1
    • Пакет: 5-пиновый SOIC
    • Тип: оптоизолированный гейт-драйвер
  • Плюсы:
    • Высокая изоляция (5 кВ)
    • Защита от перенапряжений
    • Упрощение дизайна благодаря компактному размеру
    • Минимизация электромагнитных помех
  • Минусы:
    • Высокая стоимость по сравнению с неизолированными драйверами
    • Ограничения скорости передачи сигнала из-за оптического канала

Общее назначение: Использование в системах управления мощными полупроводниковыми транзисторами, например, MOSFET или IGBT, для обеспечения надежной изоляции между контролируемой частью системы и управляемой.

Применяется в:

  • Автомобильных системах
  • Промышленном оборудовании
  • Системах управления двигателей
  • Энергосберегающих приборах
Выбрано: Показать

Характеристики FOD8320R2

  • Package
    Cut Tape (CT)
  • Package
    Digi-Reel®
  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    400ns, 400ns
  • Искажение длительности импульса (Макс)
    100ns
  • Время нарастания / Время затухания (Номинальное)
    60ns, 60ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    16V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.362", 9.20mm Width), 5 Leads
  • Исполнение корпуса
    5-SOP
  • Approval Agency
    UL
  • Base Product Number
    FOD8320

Техническая документация

FOD8320R2.pdf
pdf. 0 kb
