FOD8321

FOD8321

FOD8321
;
FOD8321

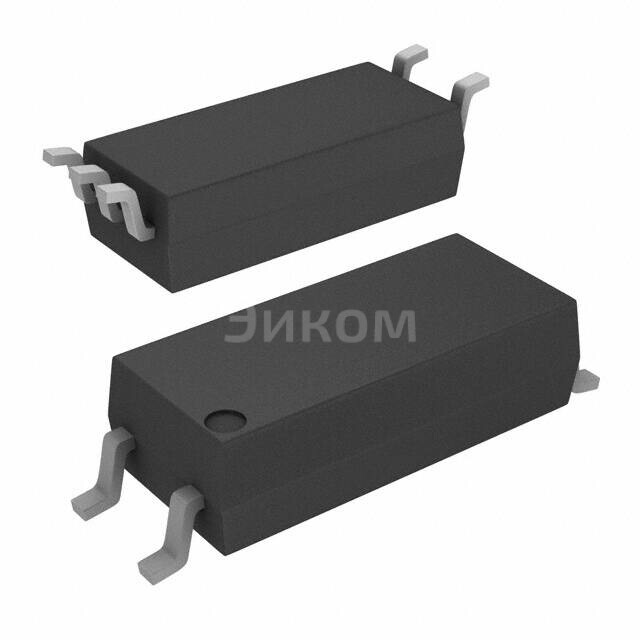

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена FOD8321 при покупке от 1 шт 1097.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8321 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8321

FOD8321 onsemi OPTOISO 5KV 1CH GATE DRIVER 5SOP — это интегральный оптоизолированный гейт-драйвер, предназначенный для управления MOSFET или IGBT транзисторами.

  • Основные параметры:
    • Входное напряжение: до 50 В
    • Максимальная выходная мощность: 75 В·А
    • Изолирующее напряжение: 5 кВ
    • Частота работы: до 1 МГц
    • Количество каналов: 1
    • Пакет: 5-SOP (5-пиновый стеклянный корпус)
  • Плюсы:
    • Высокая изоляция от 5 кВ, обеспечивает безопасность при работе с высокими напряжениями
    • Малый размер и легкость интеграции в разнообразные системы
    • Стабильная работа на больших частотах
    • Простота использования и надежность
  • Минусы:
    • Высокая стоимость по сравнению с обычными драйверами
    • Требует дополнительного пространства для установки компонентов из-за стеклянного корпуса

Общее назначение: Используется для защиты и управления полупроводниковых транзисторов, таких как MOSFET или IGBT, в различных электронных устройствах и системах, где требуется высокая изоляция и надежность.

  • В каких устройствах применяется:
    • Автомобильные системы управления двигателем
    • Системы привода двигателей
    • Устройства питания
    • Системы управления энергопотреблением
    • Производственное оборудование
Выбрано: Показать

Характеристики FOD8321

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    20kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    300ns
  • Время нарастания / Время затухания (Номинальное)
    60ns, 60ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    16V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.346", 8.80mm Width), 5 Leads
  • Исполнение корпуса
    5-SOP
  • Approval Agency
    UL
  • Base Product Number
    FOD832

Техническая документация

FOD8321.pdf
pdf. 0 kb
  • 100 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 097 ₽
  • 10
    822 ₽
  • 100
    661 ₽
  • 500
    590 ₽
  • 1000
    567 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
