FOD8333

FOD8333

FOD8333
;
FOD8333

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена FOD8333 при покупке от 1 шт 1154.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8333 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание FOD8333

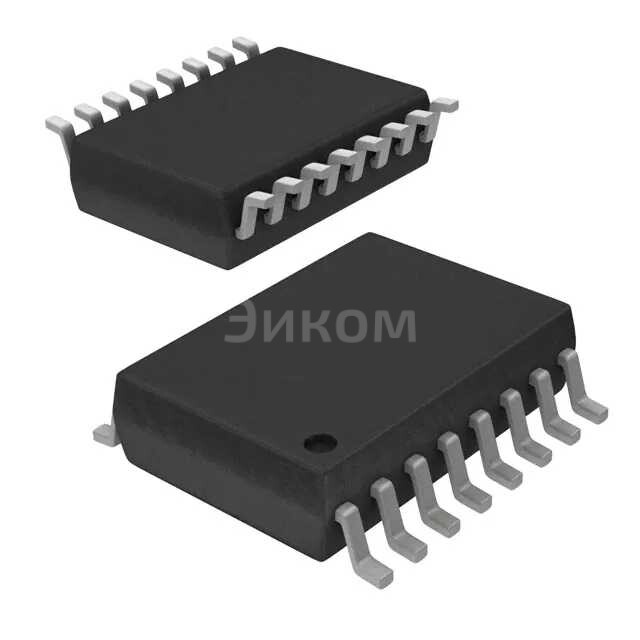

FOD8333 onsemi OPTOISO 4.243KV GATE DRVR 16SO — это оптоизолированный усилитель сигнала для управления полупроводниковой техникой. Основные характеристики и параметры:

  • Изолирующее напряжение: 4.243 кВ
  • Количество выводов: 16
  • Тип: Усилитель сигнала
  • Изолированный вход: 5 В
  • Изолированный выход: 30 В
  • Диапазон частот: до 500 кГц

Плюсы:

  • Высокий уровень изоляции
  • Устойчивость к электрическим помехам
  • Уменьшение шумов и ошибок в системе
  • Упрощение схемы разработки за счет изоляции

Минусы:

  • Затратность по сравнению с незащищенными решениями
  • Затруднения при настройке и подключении из-за сложности конструкции

Общее назначение: Используется для обеспечения надежного управления полупроводниковыми устройствами, таких как MOSFET или IGBT, за счет изоляции между контролируемым сигналом и контролирующим устройством.

Применяется в:

  • Автомобильных системах
  • Промышленной автоматизации
  • Электропитании и преобразовании энергии
  • Аппаратура связи и радиоэлектроника
Выбрано: Показать

Характеристики FOD8333

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    4243Vrms
  • Помехоустойчивость (Мин)
    35kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    250ns, 250ns
  • Искажение длительности импульса (Макс)
    100ns
  • Время нарастания / Время затухания (Номинальное)
    50ns, 50ns
  • Ток выхода высокий уровень, низкий уровень
    2.5A, 2.5A
  • Повторяющийся импульсный ток
    3A
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    3V ~ 15V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    16-SOIC (0.295", 7.50mm Width)
  • Исполнение корпуса
    16-SO
  • Approval Agency
    UL
  • Base Product Number
    FOD833

Техническая документация

FOD8333.pdf
pdf. 0 kb
  • 896 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 154 ₽
  • 50
    740 ₽
  • 100
    698 ₽
  • 500
    625 ₽
  • 1000
    601 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена FOD8333 при покупке от 1 шт 1154.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить FOD8333 с бесплатной доставкой можно картой онлайн или по безналичному расчету.
