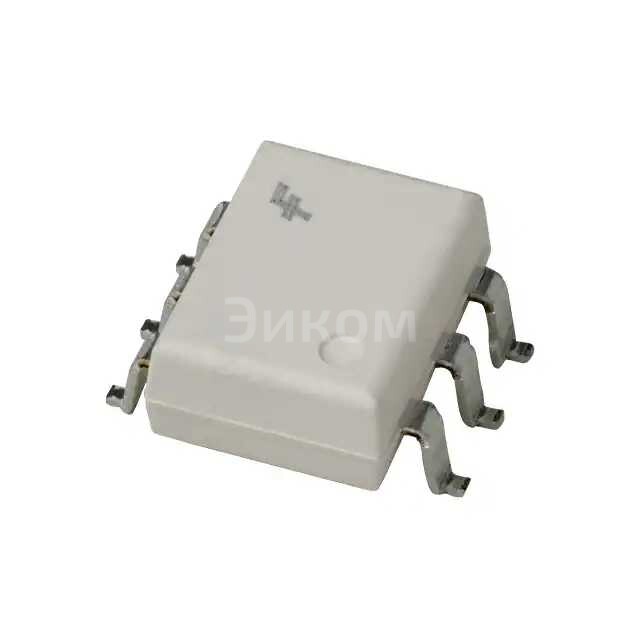

H11AG1SM

H11AG1SM

H11AG1SM
;
H11AG1SM

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена H11AG1SM при покупке от 1 шт 359.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11AG1SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11AG1SM

H11AG1SM на семикомпанийских / Фаирчайлдах — оптоизолированный транзисторный выходной коплер:

  • Основные параметры:
    • Диодная часть: H11A
    • Транзисторная часть: G1SM
    • Рабочий напряжение: до 50 В
    • Напряжение срабатывания: 2.4 В
    • Максимальный ток нагрузки: 200 мА
    • Частота отклика: до 100 кГц
  • Плюсы:
    • Электрическая изоляция между входом и выходом
    • Высокая надежность и долговечность
    • Устойчивость к электромагнитному шуму
    • Малый размер и легкость интеграции в дизайн
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолированными устройствами
    • Необходимость дополнительного питания для транзистора
  • Общее назначение:
    • Изоляция сигналов между различными цепями
    • Защита от повреждений в результате короткого замыкания или перегрузки
    • Передача цифровых сигналов между разными уровнями напряжения
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Пультах дистанционного управления
    • Промышленных контроллерах и системах автоматизации
    • Электронных блоках питания
    • Видеонаблюдении и системах безопасности
Выбрано: Показать

Характеристики H11AG1SM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 1mA
  • Время включения / выключения (номинальное)
    5µs, 5µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    30V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    H11AG
  • 525 шт
    3-6 недель
  • Количество
    Цена
  • 1
    359 ₽
  • 10
    246 ₽
  • 100
    185 ₽
  • 500
    159 ₽
  • 2000
    119 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена H11AG1SM при покупке от 1 шт 359.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11AG1SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11AG1SM

H11AG1SM на семикомпанийских / Фаирчайлдах — оптоизолированный транзисторный выходной коплер:

  • Основные параметры:
    • Диодная часть: H11A
    • Транзисторная часть: G1SM
    • Рабочий напряжение: до 50 В
    • Напряжение срабатывания: 2.4 В
    • Максимальный ток нагрузки: 200 мА
    • Частота отклика: до 100 кГц
  • Плюсы:
    • Электрическая изоляция между входом и выходом
    • Высокая надежность и долговечность
    • Устойчивость к электромагнитному шуму
    • Малый размер и легкость интеграции в дизайн
  • Минусы:
    • Высокая стоимость по сравнению с обычными оптоизолированными устройствами
    • Необходимость дополнительного питания для транзистора
  • Общее назначение:
    • Изоляция сигналов между различными цепями
    • Защита от повреждений в результате короткого замыкания или перегрузки
    • Передача цифровых сигналов между разными уровнями напряжения
  • В каких устройствах применяется:
    • Автомобильных системах управления
    • Пультах дистанционного управления
    • Промышленных контроллерах и системах автоматизации
    • Электронных блоках питания
    • Видеонаблюдении и системах безопасности
Выбрано: Показать

Характеристики H11AG1SM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 1mA
  • Время включения / выключения (номинальное)
    5µs, 5µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    30V
  • Выходной ток на канал
    50mA
  • Прямое напряжение (Vf)
    1.25V
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    H11AG
