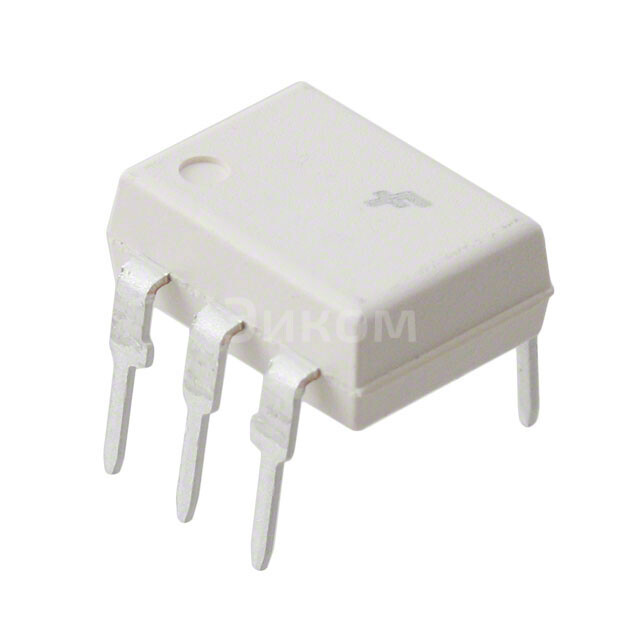

H11AV1AM

H11AV1AM

H11AV1AM
;
H11AV1AM

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена H11AV1AM при покупке от 1 шт 100.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11AV1AM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11AV1AM

H11AV1AM от On Semiconductor / Fairchild — это оптоизолированный ключ с напряжением изоляции 4.17 кВ, установленный на дип-модуле 6DIP.

  • Основные параметры:
    • Напряжение изоляции: 4.17 кВ
    • Номинальное напряжение питания: 5 В
    • Потребляемая мощность: 20 мВт
    • Ток пропускания: 16 мА
    • Частота работы: до 1 МГц
  • Плюсы:
    • Высокий уровень изоляции
    • Малый потребляемый ток
    • Высокая скорость переключения
    • Малый размер и легкость интеграции
  • Минусы:
    • Стоимость выше, чем у аналогичных неизолированных устройств
    • Необходимо учитывать влияние изоляционного сопротивления на работу
  • Общее назначение:
    • Изоляция цифровых и аналоговых сигналов в электронных системах
    • Защита от электрических разрядов и помех
    • Увеличение надежности и безопасности системы
  • Применяется в:
    • Автомобильной электронике
    • Коммуникационных системах
    • Промышленном оборудовании
    • Инверторах и преобразователях
    • Медицинской аппаратуре
Выбрано: Показать

Характеристики H11AV1AM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Коэффициент усиления по току (Макс)
    300% @ 10mA
  • Время включения / выключения (номинальное)
    15µs, 15µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    70V
  • Прямое напряжение (Vf)
    1.18V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    H11AV

Техническая документация

H11AV1AM.pdf
pdf. 0 kb
  • 1667 шт
    3-6 недель
  • Количество
    Цена
  • 1
    100 ₽
  • 10
    71 ₽
  • 50
    59 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена H11AV1AM при покупке от 1 шт 100.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11AV1AM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11AV1AM

H11AV1AM от On Semiconductor / Fairchild — это оптоизолированный ключ с напряжением изоляции 4.17 кВ, установленный на дип-модуле 6DIP.

  • Основные параметры:
    • Напряжение изоляции: 4.17 кВ
    • Номинальное напряжение питания: 5 В
    • Потребляемая мощность: 20 мВт
    • Ток пропускания: 16 мА
    • Частота работы: до 1 МГц
  • Плюсы:
    • Высокий уровень изоляции
    • Малый потребляемый ток
    • Высокая скорость переключения
    • Малый размер и легкость интеграции
  • Минусы:
    • Стоимость выше, чем у аналогичных неизолированных устройств
    • Необходимо учитывать влияние изоляционного сопротивления на работу
  • Общее назначение:
    • Изоляция цифровых и аналоговых сигналов в электронных системах
    • Защита от электрических разрядов и помех
    • Увеличение надежности и безопасности системы
  • Применяется в:
    • Автомобильной электронике
    • Коммуникационных системах
    • Промышленном оборудовании
    • Инверторах и преобразователях
    • Медицинской аппаратуре
Выбрано: Показать

Характеристики H11AV1AM

  • Количество каналов
    1
  • Изоляционное напряжение
    4170Vrms
  • Коэффициент усиления по току (Мин)
    100% @ 10mA
  • Коэффициент усиления по току (Макс)
    300% @ 10mA
  • Время включения / выключения (номинальное)
    15µs, 15µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor with Base
  • Выходное напряжение (Макс)
    70V
  • Прямое напряжение (Vf)
    1.18V
  • Прямой ток (If) (Max)
    60 mA
  • Напряжение насыщения (Макс)
    400mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    6-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    6-DIP
  • Base Product Number
    H11AV

Техническая документация

H11AV1AM.pdf
pdf. 0 kb
