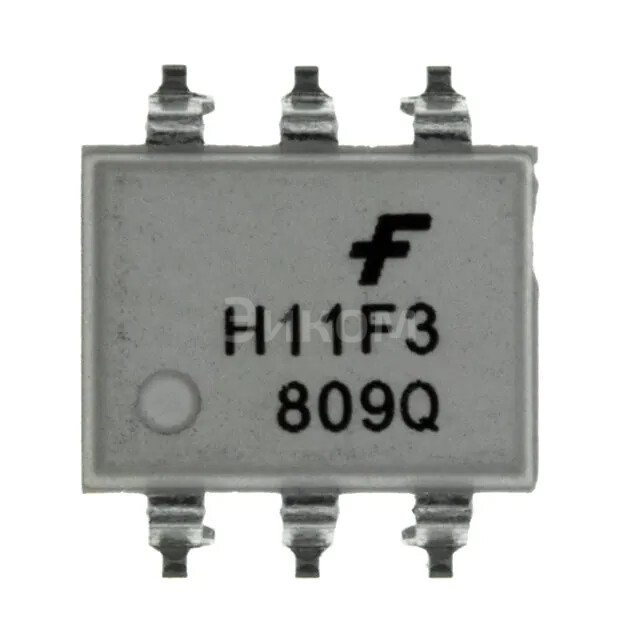

H11F3SM

H11F3SM

H11F3SM
;
H11F3SM

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена H11F3SM при покупке от 1 шт 276.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить H11F3SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание H11F3SM

H11F3SM onsemi OPTOISOLTR 7.5KV PHOTO FET 6-SMD — это optocoupler (оптоизолирующий преобразователь), который используется для передачи сигналов между разными электрическими цепями, изолированными друг от друга.

  • Основные параметры:
    • Конструкция: 6-пиновый SMD (Surface Mount Device) корпус
    • Изолирующее напряжение: 7.5 кВ
    • Ток включения: 20 мА
    • Скорость перехода: 850 нс
    • Диодная площадь: 1.5 мм2
  • Плюсы:
    • Высокий уровень изоляции, предотвращающий короткие замыкания между изолированными цепями
    • Малый размер и легкость интеграции в печатные платы благодаря SMD-конструкции
    • Надежность работы даже при воздействии электромагнитных полей
  • Минусы:
    • Затратность на производство по сравнению с традиционными optocouplers
    • Потенциальная потеря точности из-за влияния температуры на характеристики
  • Общее назначение:
    • Передача сигналов между высоковольтными и низковольтными цепями в различных приборах и устройствах
    • Защита от электромагнитного шума
    • Изоляция между различными блоками управления в промышленном оборудовании
  • Применение:
    • Автомобильные системы управления двигателем
    • Промышленное оборудование и автоматизация
    • Электронные блоки питания
    • Устройства с высоким уровнем требований к надежности и безопасности
Выбрано: Показать

Характеристики H11F3SM

  • Количество каналов
    1
  • Изоляционное напряжение
    7500Vpk
  • Время включения / выключения (номинальное)
    45µs, 45µs (Max)
  • Тип входа
    DC
  • Тип выходного сигнала
    MOSFET
  • Выходное напряжение (Макс)
    15V
  • Прямое напряжение (Vf)
    1.3V
  • Прямой ток (If) (Max)
    60 mA
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SMD, Gull Wing
  • Исполнение корпуса
    6-SMD
  • Base Product Number
    H11F3

Техническая документация

H11F3SM.pdf
pdf. 0 kb
  • 271 шт
    3-6 недель
  • Количество
    Цена
  • 1
    276 ₽
  • 10
    159 ₽
  • 500
    126 ₽
  • 2000
    103 ₽
  • 10000
    96 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
