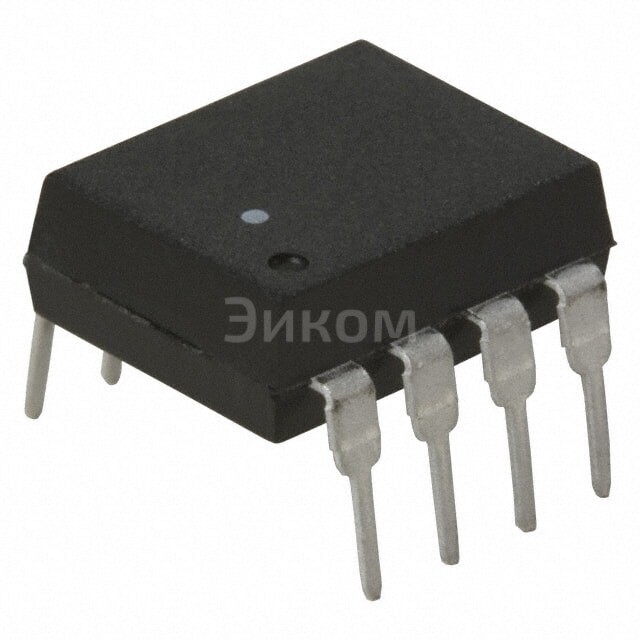

HCNW3120

HCNW3120

HCNW3120
;
HCNW3120

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCNW3120 при покупке от 1 шт 1299.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCNW3120 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCNW3120

HCNW3120 Broadcom / Avago OPTOISO 5KV 1CH GATE DRIVER 8DIP — это оптоизолированный гейт-драйвер для управления полупроводниковой транзисторной нагрузкой.

  • Основные параметры:
    • Изолирующее напряжение: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8DIP
    • Максимальное напряжение питания: 40 В
    • Максимальный ток нагрузки: 5 А
    • Минимальное время отклика: 10 нс
  • Плюсы:
    • Высокий уровень изоляции (5 кВ)
    • Стабильность работы при больших скачках напряжения
    • Устойчивость к электромагнитному шуму
    • Малый размер и компактность
  • Минусы:
    • Высокая стоимость по сравнению с неизолированными драйверами
    • Затраты на монтаж из-за необходимости использования дополнительных компонентов для изоляции
  • Общее назначение:

    • Драйвер используется для безопасного управления высоковольтными нагрузками в различных приложениях, где требуется высокий уровень изоляции.

  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления приводами
    • Электронные системы управления силовыми транзисторами
Выбрано: Показать

Характеристики HCNW3120

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    300ns
  • Время нарастания / Время затухания (Номинальное)
    100ns, 100ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.6V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    8-DIP
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    HCNW3120

Техническая документация

HCNW3120.pdf
pdf. 0 kb
  • 428 шт
    3-6 недель
  • Количество
    Цена
  • 1
    1 299 ₽
  • 10
    980 ₽
  • 84
    782 ₽
  • 504
    685 ₽
  • 1008
    671 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCNW3120 при покупке от 1 шт 1299.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCNW3120 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCNW3120

HCNW3120 Broadcom / Avago OPTOISO 5KV 1CH GATE DRIVER 8DIP — это оптоизолированный гейт-драйвер для управления полупроводниковой транзисторной нагрузкой.

  • Основные параметры:
    • Изолирующее напряжение: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8DIP
    • Максимальное напряжение питания: 40 В
    • Максимальный ток нагрузки: 5 А
    • Минимальное время отклика: 10 нс
  • Плюсы:
    • Высокий уровень изоляции (5 кВ)
    • Стабильность работы при больших скачках напряжения
    • Устойчивость к электромагнитному шуму
    • Малый размер и компактность
  • Минусы:
    • Высокая стоимость по сравнению с неизолированными драйверами
    • Затраты на монтаж из-за необходимости использования дополнительных компонентов для изоляции
  • Общее назначение:

    • Драйвер используется для безопасного управления высоковольтными нагрузками в различных приложениях, где требуется высокий уровень изоляции.

  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления приводами
    • Электронные системы управления силовыми транзисторами
Выбрано: Показать

Характеристики HCNW3120

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    300ns
  • Время нарастания / Время затухания (Номинальное)
    100ns, 100ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.6V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    8-DIP
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    HCNW3120

Техническая документация

HCNW3120.pdf
pdf. 0 kb
