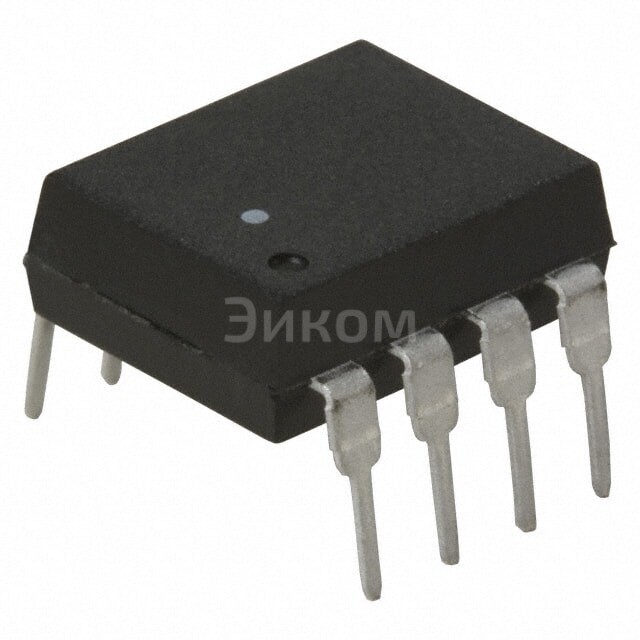

HCNW3120-000E

HCNW3120-000E

HCNW3120-000E
;
HCNW3120-000E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCNW3120-000E при покупке от 1 шт 639.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCNW3120-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCNW3120-000E

HCNW3120-000E BROADCOM (AVAGO) OPTOISO 5KV 1CH GATE DRIVER 8DIP

  • Основные параметры:
    • Изолированный гейт-драйвер
    • Рабочее напряжение входа: 5 кВ
    • Количество каналов: 1
    • Форм-фактор: 8 DIP
  • Плюсы:
    • Высокий уровень изоляции (5 кВ)
    • Защита от повреждений обратного разряда
    • Устойчивость к электрическим шумам
    • Простота интеграции в схему
  • Минусы:
    • Более высокая стоимость по сравнению с неизолированными драйверами
    • Объемное потребление при работе
  • Общее назначение:
    • Управление силовыми транзисторами
    • Защита микросхем от электрических импульсов
    • Снижение уровня шума в электронных схемах
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Питание и регулировка напряжения
    • Индустриальные контроллеры
    • Телекоммуникационное оборудование
Выбрано: Показать

Характеристики HCNW3120-000E

  • Технология
    Optical Coupling
  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Помехоустойчивость (Мин)
    25kV/µs
  • Задержка распространения tpLH / tpHL (Макс)
    500ns, 500ns
  • Искажение длительности импульса (Макс)
    300ns
  • Время нарастания / Время затухания (Номинальное)
    100ns, 100ns
  • Ток выхода высокий уровень, низкий уровень
    2A, 2A
  • Повторяющийся импульсный ток
    2.5A
  • Прямое напряжение (Vf)
    1.6V
  • Прямой ток (If) (Max)
    25 mA
  • Voltage - Output Supply
    15V ~ 30V
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    8-DIP (0.400", 10.16mm)
  • Исполнение корпуса
    8-DIP
  • Approval Agency
    CSA, IEC/EN/DIN, UR
  • Base Product Number
    HCNW3120

Техническая документация

HCNW3120-000E.pdf
pdf. 0 kb
  • 96 шт
    3-6 недель
  • Количество
    Цена
  • 1
    639 ₽
  • 5
    550 ₽
  • 10
    504 ₽
  • 25
    450 ₽
  • 42
    437 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену
