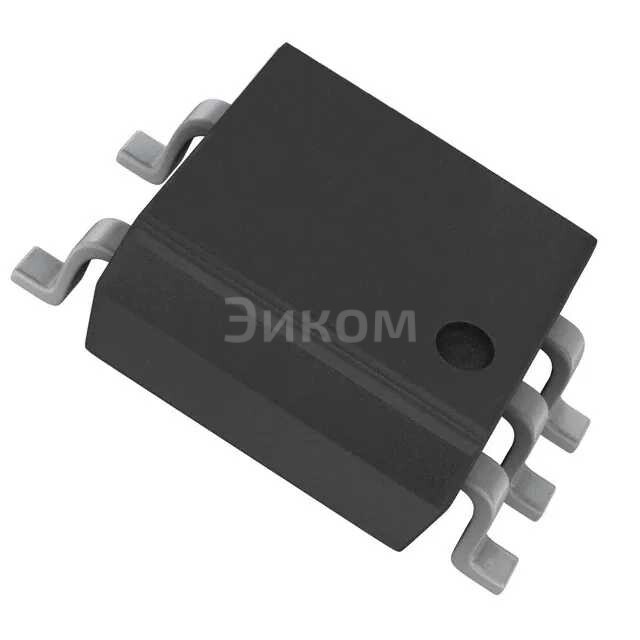

HCPL-M453#500

HCPL-M453#500

HCPL-M453#500
;
HCPL-M453#500

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL-M453#500 при покупке от 1 шт 750.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL-M453#500 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL-M453#500

HCPL-M453500 Broadcom / Avago OPTOISO 3.75KV TRANSISTOR 6SOIC

  • Основные параметры:
    • Размеры пакета: 6SOIC
    • Гарантированное значение развязки: 3.75 кВ
    • Ток передачи: до 120 мА
    • Частота передачи: до 1 МГц
    • Диодная пара сопротивления: ≤ 15 Ом
    • Сопротивление нагрузки: ≤ 50 Ом
  • Плюсы:
    • Высокая надежность из-за высокого значения развязки
    • Малый размер пакета для удобства монтажа
    • Высокая скорость передачи данных
    • Защита от обратного подключения
  • Минусы:
    • Высокая стоимость по сравнению с обычными opto-isolators
    • Требует дополнительных компонентов для работы
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых цепей
    • Защита от электрических помех и импульсов
    • Передача данных между различными блоками питания или системами
  • В каких устройствах применяется:
    • Автомобильной электронике
    • Производственной автоматизации
    • Коммуникационных системах
    • Электронных устройствах с высоким уровнем изоляции
Выбрано: Показать

Характеристики HCPL-M453#500

  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    20% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    200ns, 600ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Base Product Number
    HCPL-M453

Техническая документация

HCPL-M453#500.pdf
pdf. 0 kb
  • 2052 шт
    3-6 недель
  • Количество
    Цена
  • 1
    750 ₽
  • 10
    532 ₽
  • 25
    482 ₽
  • 100
    435 ₽
  • 250
    406 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL-M453#500 при покупке от 1 шт 750.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL-M453#500 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL-M453#500

HCPL-M453500 Broadcom / Avago OPTOISO 3.75KV TRANSISTOR 6SOIC

  • Основные параметры:
    • Размеры пакета: 6SOIC
    • Гарантированное значение развязки: 3.75 кВ
    • Ток передачи: до 120 мА
    • Частота передачи: до 1 МГц
    • Диодная пара сопротивления: ≤ 15 Ом
    • Сопротивление нагрузки: ≤ 50 Ом
  • Плюсы:
    • Высокая надежность из-за высокого значения развязки
    • Малый размер пакета для удобства монтажа
    • Высокая скорость передачи данных
    • Защита от обратного подключения
  • Минусы:
    • Высокая стоимость по сравнению с обычными opto-isolators
    • Требует дополнительных компонентов для работы
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых цепей
    • Защита от электрических помех и импульсов
    • Передача данных между различными блоками питания или системами
  • В каких устройствах применяется:
    • Автомобильной электронике
    • Производственной автоматизации
    • Коммуникационных системах
    • Электронных устройствах с высоким уровнем изоляции
Выбрано: Показать

Характеристики HCPL-M453#500

  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    20% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    200ns, 600ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.5V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Base Product Number
    HCPL-M453

Техническая документация

HCPL-M453#500.pdf
pdf. 0 kb
