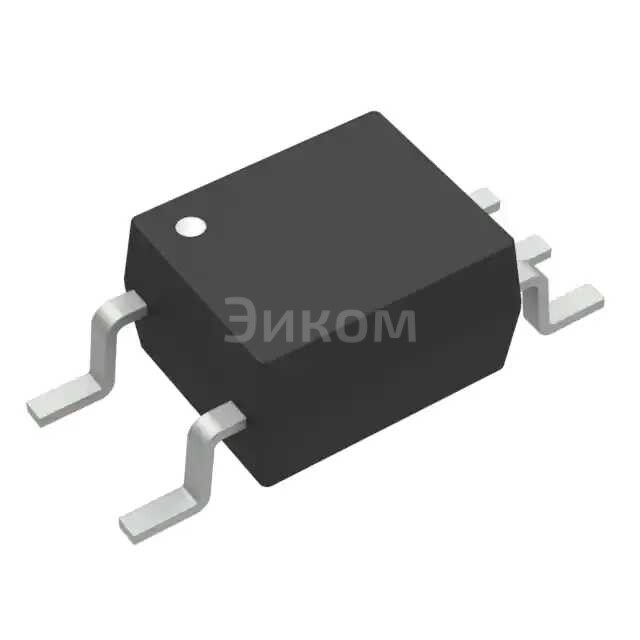

HCPL-M701-000E

HCPL-M701-000E

HCPL-M701-000E
;
HCPL-M701-000E

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL-M701-000E при покупке от 1 шт 619.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL-M701-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL-M701-000E

HCPL-M701-000E Broadcom Limited OPTOISO 3.75KV DARLINGTON 6SOIC

  • Основные параметры:
    • Тип устройства: оптоизолированный усилитель Darlington
    • Размеры пакета: 6SOIC (6-полосный SOIC)
    • Изолирующее напряжение: 3.75 кВ
    • Количество входов/выходов: 2 входа и 1 выход
    • Частота работы: до 50 МГц
  • Плюсы:
    • Высокое изоляционное напряжение (3.75 кВ), что важно для предотвращения повреждений в цепях
    • Дарлингтон-структура обеспечивает высокий коэффициент усиления
    • Малый размер пакета (6SOIC) для экономии места на плате
    • Высокая скорость передачи данных до 50 МГц
  • Минусы:
    • Высокая стоимость по сравнению с менее изолированными аналогами
    • Затраты на производство из-за использования специальных технологий для обеспечения изоляции
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых или высоковольтных цепей
    • Защита микроконтроллеров и других чипов от повреждений при работе с высоким напряжением
    • Использование в промышленной автоматизации, медицинской технике и других областях, где требуются высокие уровни изоляции
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Медицинское оборудование
    • Системы контроля доступа
    • Инверторы и преобразователи напряжения
Выбрано: Показать

Характеристики HCPL-M701-000E

  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    500% @ 1.6mA
  • Коэффициент усиления по току (Макс)
    2600% @ 1.6mA
  • Время включения / выключения (номинальное)
    500ns, 1µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Darlington
  • Выходное напряжение (Макс)
    18V
  • Выходной ток на канал
    60mA
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    20 mA
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    HCPL-M701

Техническая документация

HCPL-M701-000E.pdf
pdf. 0 kb
  • 2082 шт
    3-6 недель
  • Количество
    Цена
  • 1
    619 ₽
  • 10
    454 ₽
  • 100
    352 ₽
  • 500
    309 ₽
  • 1000
    283 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL-M701-000E при покупке от 1 шт 619.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL-M701-000E с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL-M701-000E

HCPL-M701-000E Broadcom Limited OPTOISO 3.75KV DARLINGTON 6SOIC

  • Основные параметры:
    • Тип устройства: оптоизолированный усилитель Darlington
    • Размеры пакета: 6SOIC (6-полосный SOIC)
    • Изолирующее напряжение: 3.75 кВ
    • Количество входов/выходов: 2 входа и 1 выход
    • Частота работы: до 50 МГц
  • Плюсы:
    • Высокое изоляционное напряжение (3.75 кВ), что важно для предотвращения повреждений в цепях
    • Дарлингтон-структура обеспечивает высокий коэффициент усиления
    • Малый размер пакета (6SOIC) для экономии места на плате
    • Высокая скорость передачи данных до 50 МГц
  • Минусы:
    • Высокая стоимость по сравнению с менее изолированными аналогами
    • Затраты на производство из-за использования специальных технологий для обеспечения изоляции
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых или высоковольтных цепей
    • Защита микроконтроллеров и других чипов от повреждений при работе с высоким напряжением
    • Использование в промышленной автоматизации, медицинской технике и других областях, где требуются высокие уровни изоляции
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Медицинское оборудование
    • Системы контроля доступа
    • Инверторы и преобразователи напряжения
Выбрано: Показать

Характеристики HCPL-M701-000E

  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    500% @ 1.6mA
  • Коэффициент усиления по току (Макс)
    2600% @ 1.6mA
  • Время включения / выключения (номинальное)
    500ns, 1µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Darlington
  • Выходное напряжение (Макс)
    18V
  • Выходной ток на канал
    60mA
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    20 mA
  • Рабочая температура
    -40°C ~ 85°C
  • Вид монтажа
    Surface Mount
  • Корпус
    6-SOIC (0.173", 4.40mm Width), 5 Leads
  • Исполнение корпуса
    5-SO
  • Base Product Number
    HCPL-M701

Техническая документация

HCPL-M701-000E.pdf
pdf. 0 kb
