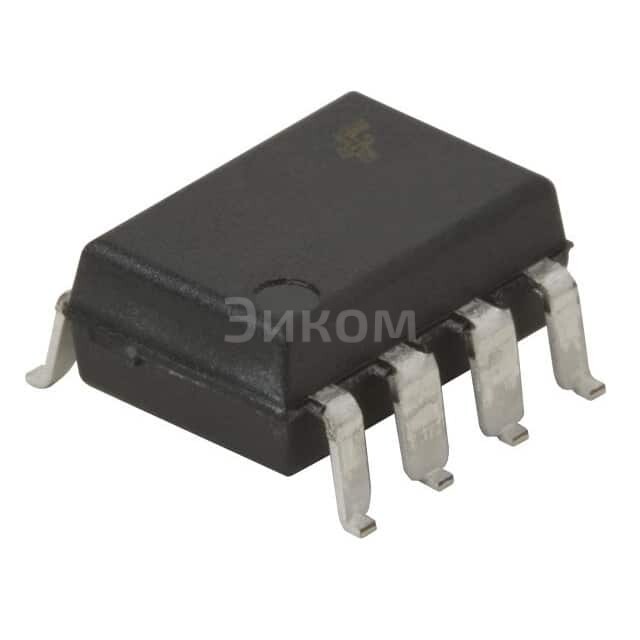

HCPL2530SDV

HCPL2530SDV

HCPL2530SDV
;
HCPL2530SDV

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL2530SDV при покупке от 189 шт 295.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2530SDV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2530SDV

HCPL2530SDV Fairchild Semiconductor LOGIC IC OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Тип: Оптоизолированный логический IC выходной оптодиодный каскад
    • Количество каналов: 1
    • Входное напряжение: до 40 В
    • Выходное напряжение: до 36 В
    • Скорость передачи данных: до 10 Мбит/с
    • Рабочая температура: -40°C до +125°C
    • Ток входного оптодиода: 10 мА
    • Ток выходного транзистора: 500 мА
  • Плюсы:
    • Электроизоляция входа и выхода для предотвращения короткого замыкания
    • Высокая скорость передачи данных
    • Устойчивость к электромагнитным помехам
    • Малый размер и легкий монтаж
  • Минусы:
    • Высокие затраты на производство по сравнению с традиционными логическими IC
    • Необходимость дополнительного питания для оптодиода
  • Общее назначение:
    • Передача данных между разными электрическими системами с различными уровнем напряжений
    • Защита от короткого замыкания между логическими цепями
    • Изоляция высоковольтных цепей
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Интерфейсы для коммуникационных сетей
    • Коммутационное оборудование
    • Энергетические системы
Выбрано: Показать

Характеристики HCPL2530SDV

  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Коэффициент усиления по току (Мин)
    7% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    450ns, 500ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Base Product Number
    HCPL25
  • 1955 шт
    3-6 недель
Минимально и кратно 189 шт
  • Количество
    Цена
  • 189
    295 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL2530SDV при покупке от 189 шт 295.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2530SDV с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2530SDV

HCPL2530SDV Fairchild Semiconductor LOGIC IC OUTPUT OPTOCOUPLER

  • Основные параметры:
    • Тип: Оптоизолированный логический IC выходной оптодиодный каскад
    • Количество каналов: 1
    • Входное напряжение: до 40 В
    • Выходное напряжение: до 36 В
    • Скорость передачи данных: до 10 Мбит/с
    • Рабочая температура: -40°C до +125°C
    • Ток входного оптодиода: 10 мА
    • Ток выходного транзистора: 500 мА
  • Плюсы:
    • Электроизоляция входа и выхода для предотвращения короткого замыкания
    • Высокая скорость передачи данных
    • Устойчивость к электромагнитным помехам
    • Малый размер и легкий монтаж
  • Минусы:
    • Высокие затраты на производство по сравнению с традиционными логическими IC
    • Необходимость дополнительного питания для оптодиода
  • Общее назначение:
    • Передача данных между разными электрическими системами с различными уровнем напряжений
    • Защита от короткого замыкания между логическими цепями
    • Изоляция высоковольтных цепей
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Интерфейсы для коммуникационных сетей
    • Коммутационное оборудование
    • Энергетические системы
Выбрано: Показать

Характеристики HCPL2530SDV

  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Коэффициент усиления по току (Мин)
    7% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    450ns, 500ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Base Product Number
    HCPL25
