HCPL2530SM

HCPL2530SM

HCPL2530SM
;
HCPL2530SM

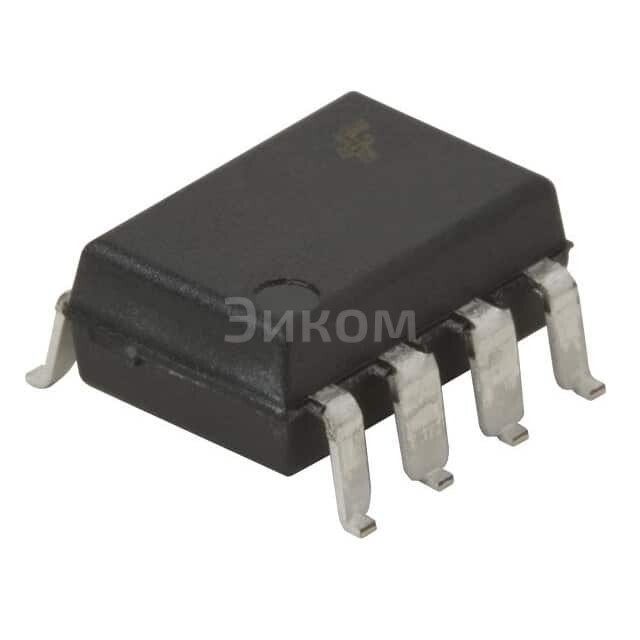

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HCPL2530SM при покупке от 1 шт 404.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2530SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2530SM

HCPL2530SM от ON Semiconductor - оптоизолированный логический IC с двумя выходами

  • Основные параметры:
    • Двухканальный оптоизолированный логический вход
    • Двухканальный оптоизолированный логический выход
    • Рабочее напряжение входа: 3,0 В - 36 В
    • Рабочее напряжение выхода: 4,5 В - 36 В
    • Скорость передачи данных: до 10 Мбит/с
    • Информационный коэффициент передачи: 15 мкА
  • Плюсы:
    • Высокая степень изоляции между входом и выходом (до 2 кВ)
    • Высокая надежность и долговечность
    • Устойчивость к электромагнитным помехам
    • Малый размер и легкий монтаж
  • Минусы:
    • Высокая стоимость по сравнению с непрерывными оптоизолированными датчиками
    • Требует дополнительного питания для работы логических выходов
  • Общее назначение:
    • Изоляция логического сигнала в цифровых системах
    • Передача данных между разными рабочими напряжениями
    • Защита цифровых сигналов от внешних воздействий
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Электронные системы безопасности
    • Медицинское оборудование
Выбрано: Показать

Характеристики HCPL2530SM

  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Коэффициент усиления по току (Мин)
    7% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    450ns, 300ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Base Product Number
    HCPL2530

Техническая документация

HCPL2530SM.pdf
pdf. 0 kb
  • 766 шт
    3-6 недель
  • Количество
    Цена
  • 1
    404 ₽
  • 10
    291 ₽
  • 100
    223 ₽
  • 500
    193 ₽
  • 1000
    183 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HCPL2530SM при покупке от 1 шт 404.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HCPL2530SM с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HCPL2530SM

HCPL2530SM от ON Semiconductor - оптоизолированный логический IC с двумя выходами

  • Основные параметры:
    • Двухканальный оптоизолированный логический вход
    • Двухканальный оптоизолированный логический выход
    • Рабочее напряжение входа: 3,0 В - 36 В
    • Рабочее напряжение выхода: 4,5 В - 36 В
    • Скорость передачи данных: до 10 Мбит/с
    • Информационный коэффициент передачи: 15 мкА
  • Плюсы:
    • Высокая степень изоляции между входом и выходом (до 2 кВ)
    • Высокая надежность и долговечность
    • Устойчивость к электромагнитным помехам
    • Малый размер и легкий монтаж
  • Минусы:
    • Высокая стоимость по сравнению с непрерывными оптоизолированными датчиками
    • Требует дополнительного питания для работы логических выходов
  • Общее назначение:
    • Изоляция логического сигнала в цифровых системах
    • Передача данных между разными рабочими напряжениями
    • Защита цифровых сигналов от внешних воздействий
  • Применение:
    • Автомобильные системы управления
    • Промышленное оборудование
    • Электронные системы безопасности
    • Медицинское оборудование
Выбрано: Показать

Характеристики HCPL2530SM

  • Количество каналов
    2
  • Изоляционное напряжение
    2500Vrms
  • Коэффициент усиления по току (Мин)
    7% @ 16mA
  • Коэффициент усиления по току (Макс)
    50% @ 16mA
  • Время включения / выключения (номинальное)
    450ns, 300ns
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    20V
  • Выходной ток на канал
    8mA
  • Прямое напряжение (Vf)
    1.45V
  • Прямой ток (If) (Max)
    25 mA
  • Рабочая температура
    -55°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    8-SMD, Gull Wing
  • Исполнение корпуса
    8-SMD
  • Base Product Number
    HCPL2530

Техническая документация

HCPL2530SM.pdf
pdf. 0 kb
