HMA2701R2

HMA2701R2

HMA2701R2
;
HMA2701R2

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена HMA2701R2 при покупке от 35 шт 133.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HMA2701R2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание HMA2701R2

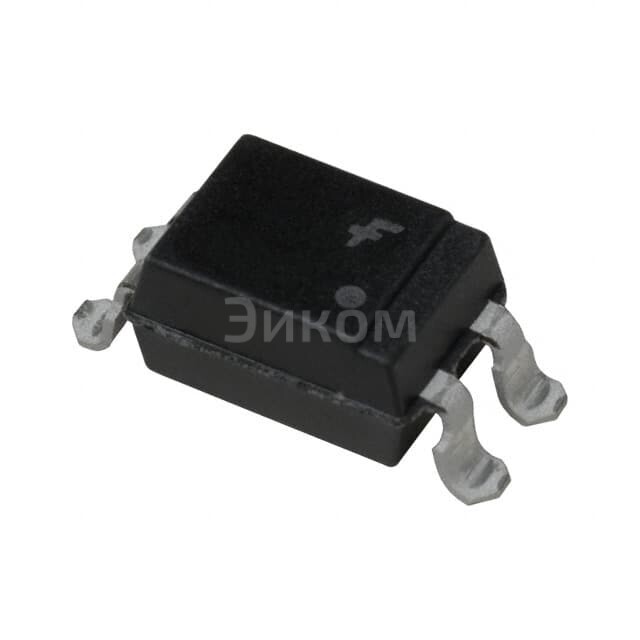

HMA2701R2 Fairchild Semiconductor Corp OPTOISO 3.75KV TRANSISTOR 4SMD — это оптоизолированный транзистор, используемый для безопасного переключения высоковольтных сигналов с низковольтными контролирующими сигналами. Основные характеристики и особенности:

  • OPTOISO 3.75KV — оптическая изоляция, обеспечивающая разрыв до 3,75 кВ между входом и выходом.
  • 4SMD — четырехпиновый surface-mount device (поверхностножидкий элемент).

Основные параметры:

  • Рабочий ток входа: 30 мА
  • Рабочее напряжение выхода: 60 В
  • Частота работы: до 1 МГц
  • Коэффициент усиления: 50

Плюсы:

  • Высокая степень изоляции, предотвращающая короткое замыкание между входом и выходом
  • Устойчивость к электрическим шумам и помехам
  • Малый размер и легкость интеграции в PCB
  • Долговечность и надежность

Минусы:

  • Высокие затраты на производство по сравнению с обычными транзисторами
  • Наличие оптической связи может уменьшить общую скорость передачи сигнала

Общее назначение:

  • Передача данных и сигналов между различными цепями с разными напряжениями
  • Защита от электрических шумов и помех
  • Изоляция между высоковольтными и низковольтными частями электронных устройств

Применение:

  • Автомобильные системы управления двигателем
  • Промышленное оборудование
  • Системы контроля доступа
  • Автоматические системы
Выбрано: Показать

Характеристики HMA2701R2

  • Количество каналов
    1
  • Изоляционное напряжение
    3750Vrms
  • Коэффициент усиления по току (Мин)
    50% @ 5mA
  • Коэффициент усиления по току (Макс)
    300% @ 5mA
  • Время нарастания / Время затухания (Номинальное)
    3µs, 3µs
  • Тип входа
    DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    40V
  • Выходной ток на канал
    80mA
  • Прямое напряжение (Vf)
    1.3V (Max)
  • Прямой ток (If) (Max)
    50 mA
  • Напряжение насыщения (Макс)
    300mV
  • Рабочая температура
    -40°C ~ 100°C
  • Вид монтажа
    Surface Mount
  • Корпус
    4-SMD, Gull Wing
  • Исполнение корпуса
    4-SMD
  • Base Product Number
    HMA270

Техническая документация

HMA2701R2.pdf
pdf. 0 kb
  • 2197 шт
    3-6 недель
Минимально и кратно 35 шт
  • Количество
    Цена
  • 35
    133 ₽
  • 84
    111 ₽
  • 334
    89 ₽
  • 1668
    78 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена HMA2701R2 при покупке от 35 шт 133.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить HMA2701R2 с бесплатной доставкой можно картой онлайн или по безналичному расчету.
