LEG-12

LEG-12

LEG-12
;
LEG-12

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.
  • Производитель:
    Recoy/RAYEX ELECTRONICS
  • Артикул:
    LEG-12
  • Описание:
    Реле: электромагнитное; SPDT; Uобмотки: 12ВDC; Iконтакт.макс: 10АВсе характеристики

Минимальная цена LEG-12 при покупке от 1 шт 104.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить LEG-12 с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание LEG-12

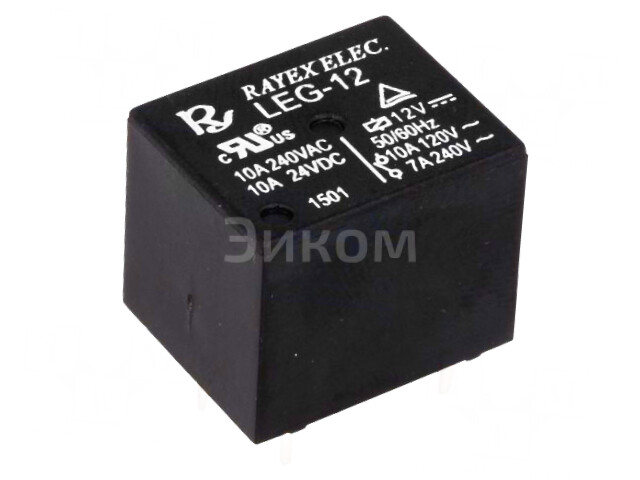

Реле LEG-12 производства Recoy/RAYEX ELECTRONICS

  • Основные параметры:
    • Тип: Электромагнитное
    • Конфигурация: SPDT (Single Pole Double Throw)
    • Напряжение обмотки: 12ВDC
    • Максимальный ток контакта: 10А
  • Плюсы:
    • Высокая надежность и долговечность
    • Устойчивость к вибрациям и механическим нагрузкам
    • Управление большим током с низким напряжением
    • Простота в установке и подключении
  • Минусы:
    • Необходимость постоянного питания для поддержания состояния контактов
    • Могут создавать шум при работе
  • Общее назначение:
    • Переключение цепей с высоким током
    • Автоматизация различных систем
    • Защита от перегрузок и аварийных ситуаций
  • В каких устройствах применяется:
    • Автомобильная электроника
    • Промышленное оборудование
    • Электропитание и распределение энергии
    • Системы безопасности и охраны
    • Автоматические системы управления
Выбрано: Показать

Характеристики LEG-12

  • Нагрузка контакта AC @R
    10A / 120В AC
  • Нагрузка контакта DC @R
    10A / 24В DC
  • Ток контактов макс.
    10А
  • Коммутируемое напряжение
    макс. 100В DC
  • Коммутируемое напряжение
    макс. 240В AC
  • Монтаж
    PCB
  • Сопротивление обмотки макс.
    400Ом
  • Внешние размеры
    19,5x15,8x15мм
  • Рабочая температура
    -25...80°C
  • Серия реле
    LEG
  • Сопротивление контактов
    100мОм
  • Шаг выводов
    2мм
  • Ток обмотки
    30мА
  • Мощность, потребляемая обмоткой
    360мВт
  • Время срабатывания
    8мс
  • Время отпускания
    8мс

Техническая документация

 LEG-12.pdf
pdf. 0 kb
