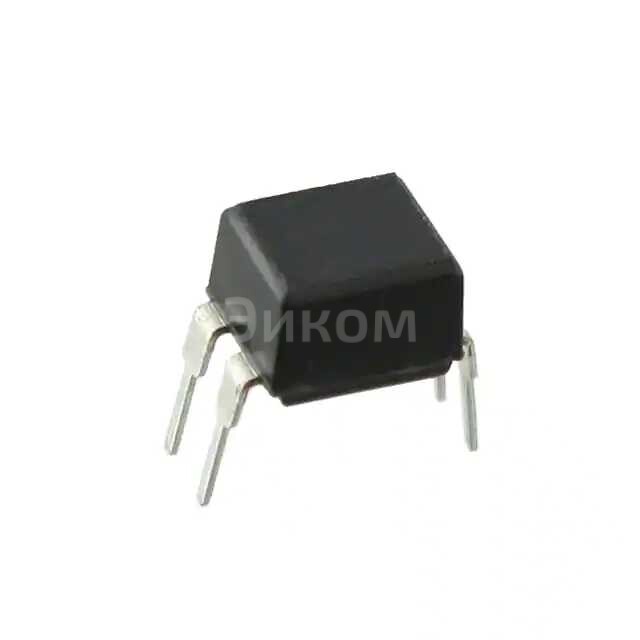

LTV-814H

LTV-814H

LTV-814H
;
LTV-814H

* Изображение является ознакомительным. Точные технические характеристики следует изучить в техническом паспорте изделия.

Минимальная цена LTV-814H при покупке от 1 шт 93.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить LTV-814H с бесплатной доставкой можно картой онлайн или по безналичному расчету.

Описание LTV-814H

LTV-814H Lite-On OPTOISOLATR 5KV TRANSISTOR 4-DIP — это оптоизолированный транзисторный модуль, используемый для обеспечения электрической изоляции между двумя цепями.

  • Основные параметры:
    • Рабочий напряжение (VCEO): 50 В
    • Максимальная токовая нагрузка (IC): 150 мА
    • Максимальное напряжение на входе (VBE(on)): 1,7 В
    • Максимальное напряжение на выходе (VCE(off)): 0,3 В
    • Электрическая изоляция: 5 кВ
    • Форм-фактор: 4-DIP (двойной интегральный пакет)
  • Плюсы:
    • Высокая степень электрической изоляции
    • Стабильность работы при различных условиях
    • Устойчивость к шумам и помехам
    • Простота использования благодаря оптоизоляции
  • Минусы:
    • Высокая стоимость по сравнению с незащищенными транзисторами
    • Увеличенный размер по сравнению с обычными транзисторами
    • Небольшой ток нагрузки
  • Общее назначение:
    • Изоляция цифровых сигналов от аналоговых
    • Защита от вредоносных импульсов и скачков напряжений
    • Передача данных между разными уровнями напряжений
  • Применение:
    • Автомобильная электроника
    • Промышленное оборудование
    • Системы управления двигателем
    • Медицинское оборудование
    • Коммуникационные системы
Выбрано: Показать

Характеристики LTV-814H

  • Количество каналов
    1
  • Изоляционное напряжение
    5000Vrms
  • Коэффициент усиления по току (Мин)
    20% @ 100mA
  • Коэффициент усиления по току (Макс)
    80% @ 100mA
  • Время нарастания / Время затухания (Номинальное)
    4µs, 3µs
  • Тип входа
    AC, DC
  • Тип выходного сигнала
    Transistor
  • Выходное напряжение (Макс)
    35V
  • Выходной ток на канал
    80mA
  • Прямое напряжение (Vf)
    1.4V
  • Прямой ток (If) (Max)
    150 mA
  • Напряжение насыщения (Макс)
    200mV
  • Рабочая температура
    -30°C ~ 100°C
  • Вид монтажа
    Through Hole
  • Корпус
    4-DIP (0.300", 7.62mm)
  • Исполнение корпуса
    4-DIP
  • Base Product Number
    LTV-814

Техническая документация

LTV-814H.pdf
pdf. 0 kb
  • 1262 шт
    3-6 недель
  • Количество
    Цена
  • 1
    93 ₽
  • 100
    47 ₽
  • 1000
    36 ₽
  • 5000
    31.7 ₽
  • 25000
    28 ₽

Кешбэк 1 балл

Авторизируйтесь, чтобы
снизить цену

Минимальная цена LTV-814H при покупке от 1 шт 93.00 ₽/шт. Стоимость зависит от количества электронных компонентов. Купить LTV-814H с бесплатной доставкой можно картой онлайн или по безналичному расчету.
